机器人竞技用内置六角槽轮状结构件

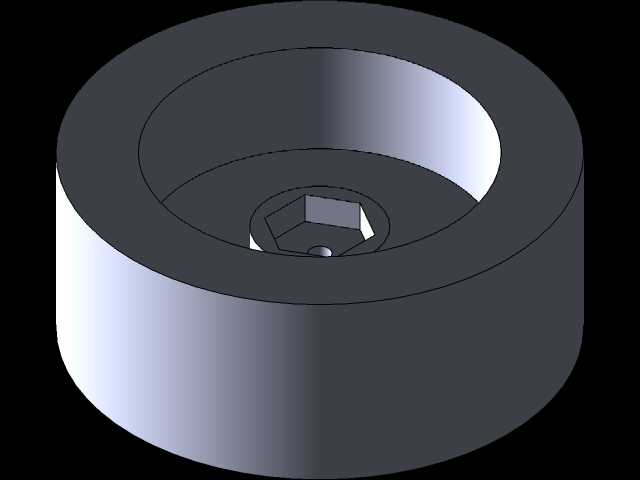

　　在竞技类机器人的结构搭建场景中，这类带内嵌六角安装槽的轮状构件，是行走机构与动力输出端衔接的核心适配零件，区别于常规标准轮件，它的结构完全围绕小型竞技机器人的紧凑安装空间做适配，没有多余的外凸结构，整体为同轴回转体构型，外圆柱面做了等壁厚设计，既保证回转过程中的动平衡余量，也能在有限的重量配额内留出足够的结构强度。从实际使用场景来看，这类构件主要适配小型格斗机器人、任务类竞技机器人的行走轮或者末端传动轮使用，内嵌的六角槽直接与六角输出轴配合，不需要额外加装键槽或者顶丝固定结构，装配时直接将轴插入槽内即可完成周向固定，能大幅减少装配环节的零件数量，在竞技机器人严格的重量限制要求下，这种集成式的固定结构能省去紧固件的重量占比，

　　把重量配额留给防护结构或者动力模块。设计思路上，整体采用等外径的圆柱轮廓，外圆表面没有做额外的防滑纹理预留，是因为实际使用时可以根据场地类型在外圆包覆不同摩擦系数的防滑套，比如光滑PVC场地用高摩擦系数的橡胶套，木质场地用中等摩擦的聚氨酯套，光滑金属竞技台则可以直接使用本体金属面接触，预留了足够的后期改装空间。内部的环形空腔不是随意挖除的减重结构，空腔的壁厚经过受力核算，在承受机器人整机重量带来的径向载荷，以及碰撞时产生的侧向冲击力时，不会出现薄壁失稳变形的情况，空腔的深度刚好覆盖六角槽的轴向长度，六角槽的对边尺寸与常用的3mm、4mm竞技机器人标准六角输出轴做公差适配，槽底预留的小圆孔是轴端避让孔，

　　当输出轴长度略大于轮体安装深度时，多余的轴段可以伸入这个孔内，不会出现轮体无法安装到位的情况。安装边界方面，轮体的轴向宽度控制在常规竞技机器人底盘安装间隙的适配范围内，安装后不会超出底盘侧方的防护边界，外圆直径的选择兼顾了行走速度与扭矩输出的平衡，相同电机转速下更大的直径能获得更快的行走速度，但会降低输出扭矩，这个尺寸的轮体刚好适配12V直流减速电机在竞技场景下的常用扭矩区间，不会出现起步打滑或者越障动力不足的问题。从结构受力的角度看，六角槽的棱角处做了微小的圆角过渡，避免应力集中导致的槽口崩裂，毕竟竞技场景下机器人经常会发生碰撞、急停急走的情况，动力输出端的瞬时冲击载荷远大于常规匀速运转的工况，圆角过渡能大幅提升槽口的抗冲击寿命。

　　轮体的两个端面都做了平面度处理，安装时与轴承或者轴套的贴合面没有翘曲，保证回转时不会出现端面跳动，减少行走过程中的震动，避免震动影响机器人上搭载的传感器精度，比如巡线传感器、距离传感器如果因为轮体跳动产生持续震动，会大幅降低检测准确率，端面的平面度控制就是为了规避这类问题。另外，内部环形空腔的台阶面是轴向定位面，当轮体推到轴上的定位台阶时，刚好贴合这个面，不需要额外加装轴套做轴向定位，进一步简化装配流程，在赛前快速检修、更换零件的时候，能大幅缩短拆装时间，适配竞技赛事中紧张的检修调整节奏。这类构件没有多余的装饰性结构，所有结构特征都服务于装配、受力、改装的实际需求，没有为了外观增加不必要的凸起或者凹槽，避免在碰撞中出现结构勾挂，导致零件被扯落或者卡死的情况，外圆柱面的光滑轮廓在发生侧面碰撞时，能让对手的武器或者结构件顺着圆弧面滑开，减少冲击力直接传递到轴系的概率，保护内部的电机与传动结构。
