轻型战斗级机器人3mm轴径专用轮毂结构

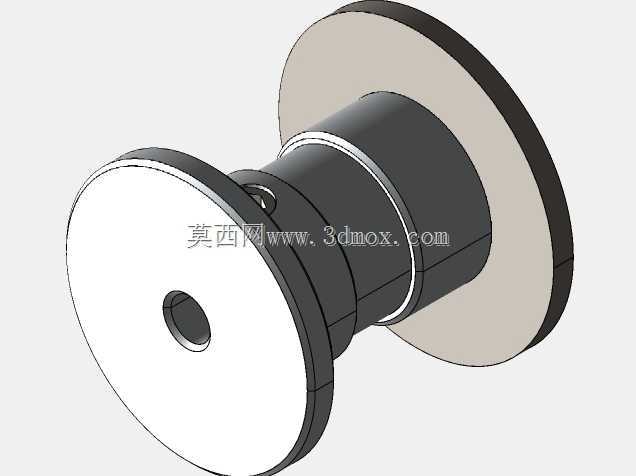

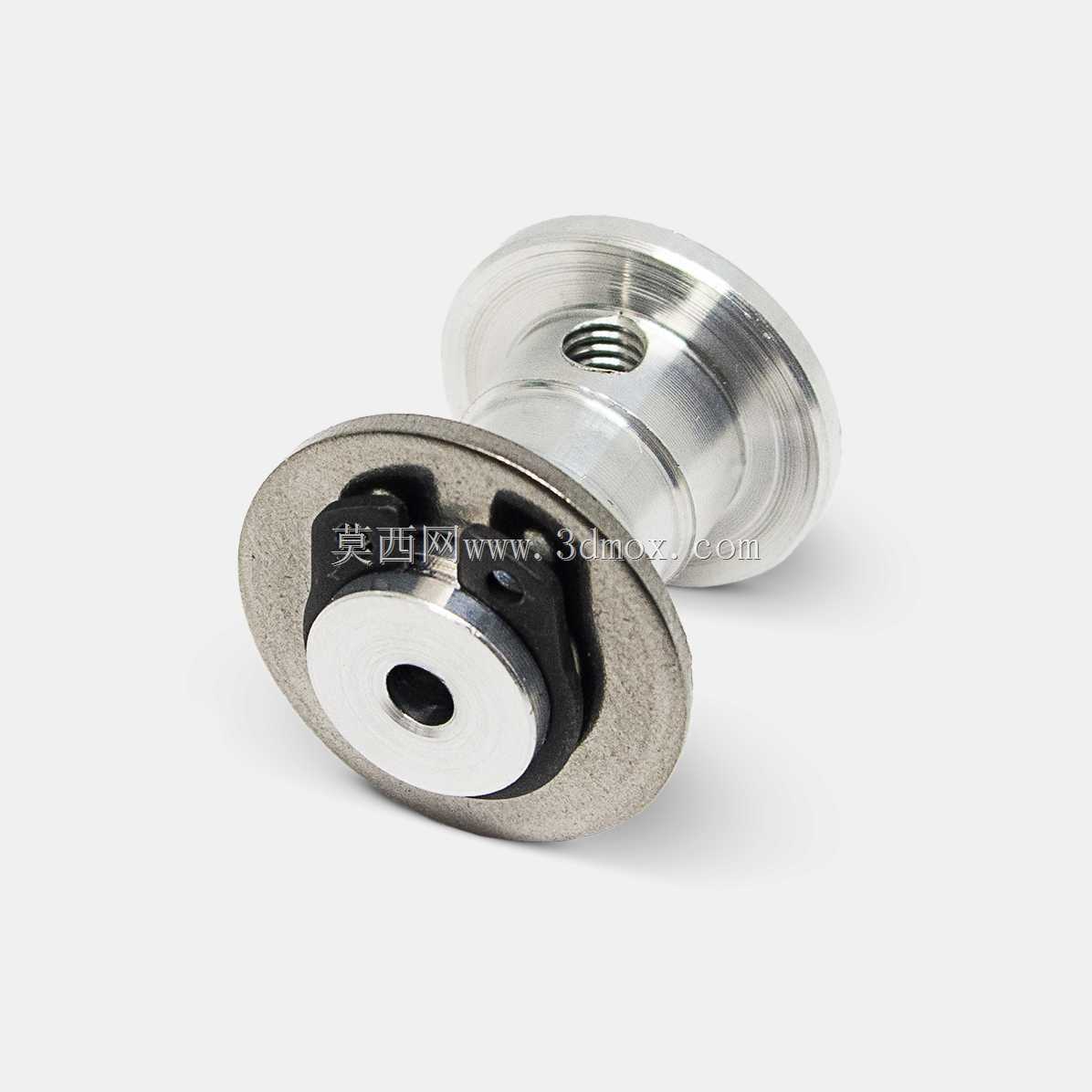

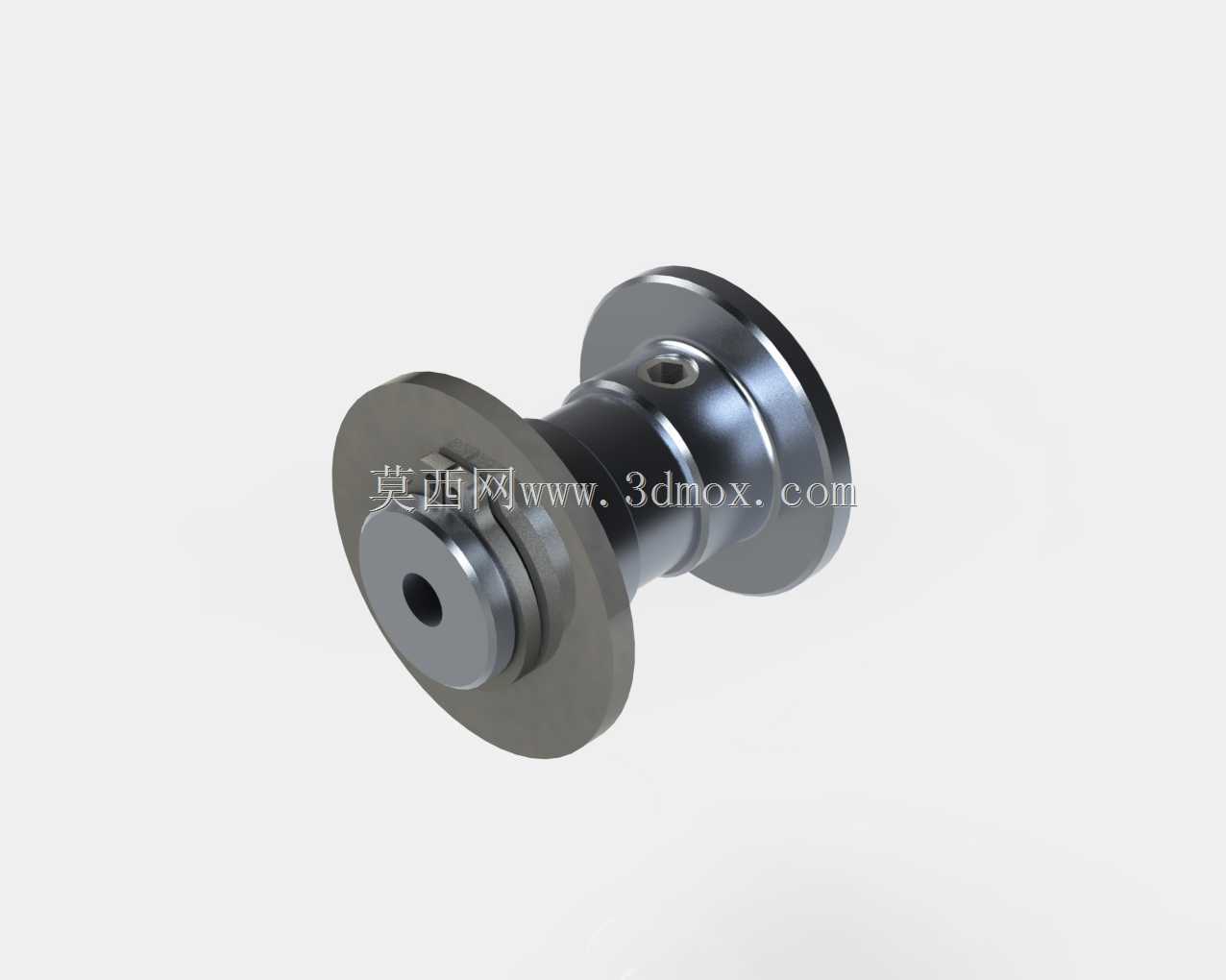

　　这款轮毂结构的设计初衷，是服务于Antweight、Beetleweight这类轻型格斗机器人的行走轮系需求，这类量级的格斗机器人对自重控制有着近乎苛刻的要求，每减少1g的非必要结构重量，都能为武器系统、防护结构留出更多重量配额，因此在结构设计阶段，减重是核心优先级之一。从结构布局来看，这款轮毂采用双侧法兰限位的整体式轴套结构，中心孔适配3mm直径的传动轴，轴孔侧部预留了紧定螺钉安装位，安装时可通过紧定螺钉实现轮毂与传动轴的周向固定，避免轮系在机器人急停、变向、撞击过程中出现相对滑动，保证动力传输的可靠性。双侧的法兰盘一方面用于限位轮体的安装位置，防止行走轮在高速运转或侧向受撞击时发生轴向窜动，另一方面法兰盘的厚度经过反复校核，

　　在保证侧向抗冲击强度的前提下，尽可能削减了非受力区域的材料厚度，相比同规格的前代轮毂结构，整体自重降低了30%，完全匹配轻型格斗机器人的重量控制要求。从实际应用场景来看，这类轻型格斗机器人的比赛场地多为封闭的硬质格斗舱，轮系需要频繁承受正反转切换、急加速急停的载荷，同时还要应对对抗过程中来自对手武器的侧向撞击、剐蹭，因此轮毂的结构刚性不能因为减重而出现明显短板。设计过程中，轮毂的主体轴段采用了等强度的变径设计，轴段与法兰盘的衔接位置做了圆弧过渡处理，避免应力集中导致的结构断裂，经过实际装机测试，在3mm钢轴配套使用的情况下，该轮毂可以承受常规格斗对抗中的侧向冲击载荷，不会出现法兰盘断裂、轴孔变形的问题。在安装边界上，

　　这款轮毂的轴向总长度经过严格控制，适配轻型格斗机器人紧凑的底盘安装空间，双侧法兰的外圆直径经过匹配计算，既能够覆盖常用的小型橡胶行走轮、硅胶行走轮的安装内孔，又不会因为法兰直径过大占用底盘内的布线、电池安装空间。中心轴孔的公差选用了基孔制的间隙配合公差，既可以保证与3mm传动轴的顺畅装配，又不会因为配合间隙过大导致轮系运转时出现同轴度偏差，减少行走过程中的抖动问题。紧定螺钉的安装位置设置在轴段的中部区域，锁紧时紧定螺钉的顶紧力直接作用在传动轴的圆柱面上，相比设置在轴端的顶丝结构，这种布局可以避免顶丝位置与轴端的轴承、联轴器结构发生干涉，同时顶丝孔的深度经过控制，不会因为孔深过深削弱轴段的整体结构强度。从材料选型的适配性来看，

　　这款轮毂的结构既可以采用6061铝合金进行机加工制作，也可以采用高强度树脂材料进行3D打印制作，两种加工方式都能满足使用强度要求，结构设计时预留了统一的加工余量，不管是采用车削加工还是增材制造，都不需要额外调整结构尺寸，能够降低小批量制作时的加工成本。在轮系配套上，这款轮毂可以直接适配市面上常见的3mm轴径微型轴承，轮毂的轴段端面预留了轴承安装的定位台阶，装配时轴承内圈可以抵靠在台阶面上，保证轮系的转动同轴度，减少运转过程中的摩擦阻力，提升行走动力的传输效率。对于格斗机器人的设计者来说，这类标准化的轻量化轮毂结构，可以直接套用在不同布局的轻型格斗机器人底盘上，不需要单独进行轮系连接结构的设计，能够缩短整机的研发周期，同时经过实战验证的结构强度，也能减少比赛过程中轮系故障的概率，避免因为结构失效导致的比赛失利。不同于普通民用模型的轮毂结构，这款轮毂的所有尺寸设计都围绕格斗机器人的实际对抗需求展开，没有多余的装饰性结构，所有的结构特征都服务于强度、减重、安装便利性三个核心目标，轴段的外圆表面做了粗糙度控制，当需要配套铜套作为滑动轴承使用时，也能保证配合面的顺滑，减少转动过程中的卡滞问题。法兰盘的端面做了平面度处理，安装行走轮时轮体端面可以与法兰端面完全贴合，避免轮体安装倾斜导致的行走跑偏问题，即使在机器人高速移动的状态下，也能保证行走轨迹的可控性，提升操控的精准度。
