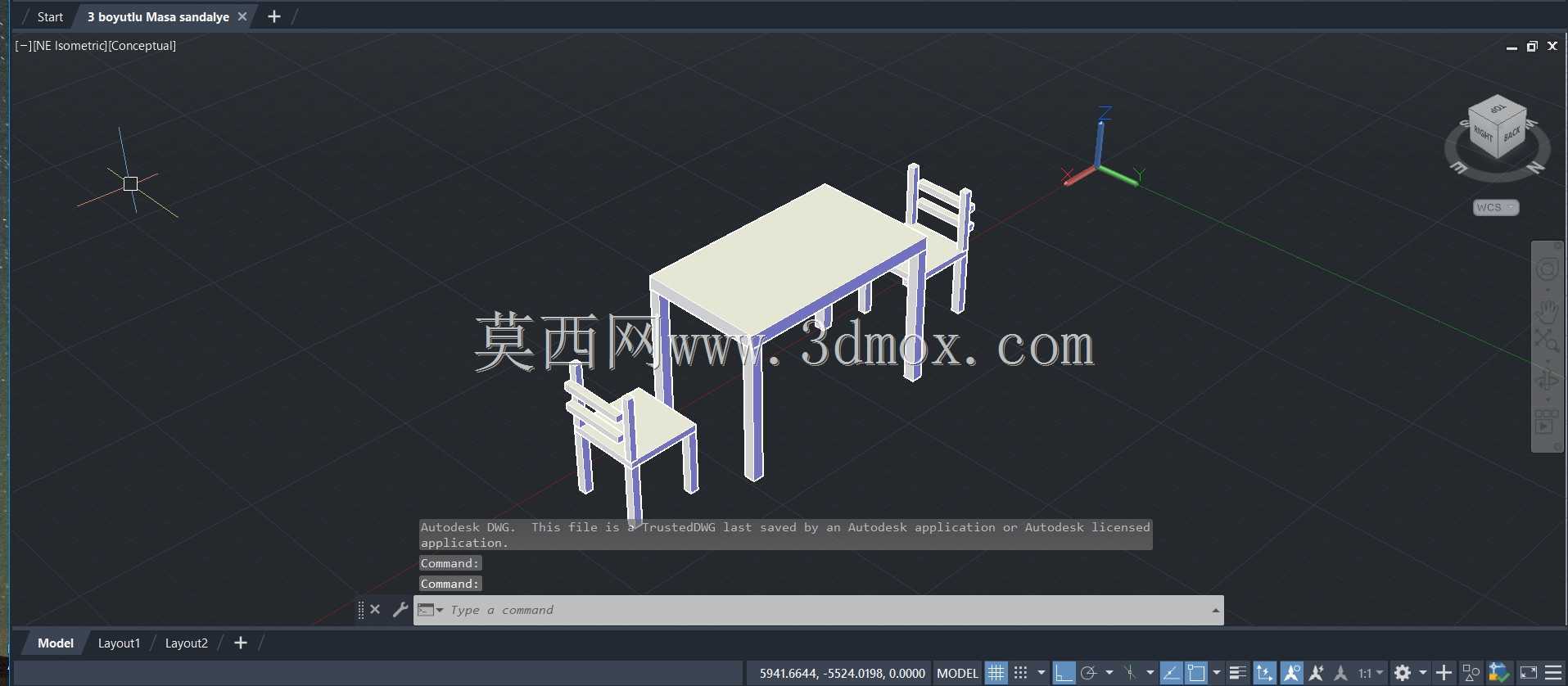

AutoCAD三维桌椅组合结构设计方案

　　日常民用场景里的桌椅组合，是室内空间承载就餐、临时办公、休闲落座功能的核心载体，这套三维结构在建模阶段就充分考虑了小户型空间的适配性，没有做冗余的外凸结构，所有棱边都做了R3的圆角过渡，既避免日常使用过程中磕碰受伤，也能在批量生产时减少封边、打磨工序的加工余量。从实际使用的受力逻辑出发，桌体采用四条方管支腿垂直落地的结构，支腿与桌面框架的连接位置预留了标准角码安装位，不需要额外做复杂的榫卯或者焊接定位，普通五金配件就能完成组装，桌面采用整板结构，边缘做15度向下斜切处理，视觉上降低整板的厚重感，同时手臂搭放在桌面边缘时不会有生硬的硌触感，桌下净空高度控制在720mm，适配绝大多数常规高度的餐椅，

　　成年人落座后腿部不会出现顶到桌架的情况，横向支腿间的连接杆设置在距离地面120mm的位置，既可以强化四条支腿的结构稳定性，避免长期使用出现支腿外张变形，也不会干扰脚的自然放置空间。配套的两把座椅采用和桌体一致的支腿结构，座面高度设置为450mm，和桌下净空预留270mm的腿部活动空间，座面做了2度的向后倾斜角度，靠背设置10度的后倾角度，靠背板采用整板铣型的结构，中间位置做了轻微的内凹弧度，贴合人体坐姿状态下的腰背曲线，长时间落座不会出现腰背悬空的疲劳感，座椅的四条支腿同样设置了横向连接杆，位置在座面下方100mm处，既强化椅身整体抗扭强度，也不会勾扯日常穿着的衣物。建模过程中所有配合位置都预留了0.2mm的装配间隙，

　　不管是采用木质板材裁切组装，还是采用金属管材焊接成型，亦或是采用塑料注塑生产，都能直接基于这个三维模型导出加工图纸，不需要二次调整配合公差。从安装边界来看，整套桌椅组合的占地投影尺寸为1200mm700mm，常规2.4m2.4m的小型餐厅区域就能完成摆放，落座时座椅拉出的活动距离预留了300mm，不会出现起身时座椅磕碰后方墙体或者其他家具的情况，桌体和座椅的支腿底部都预留了可调脚钉的安装孔位，地面存在轻微不平整的情况时，可以通过调整脚钉高度保证整体放置平稳，不会出现晃动异响的问题。结构受力校核阶段，桌面按照均匀承载50kg的载荷做了结构强化，支腿壁厚设置为25mm，即使放置较重的餐具、小家电或者临时堆放书籍物品，

　　也不会出现桌面弯曲变形的问题，座椅座面按照120kg的单点承载做了结构优化，靠背按照50kg的向后倚靠载荷做了强度校核，正常成人使用过程中不会出现结构断裂、变形的风险。这套模型的结构没有采用复杂的异形曲面，所有加工面都是平面或者规则圆弧面，不管是采用数控裁板机做木质板材加工，还是采用弯管机做金属管材加工，都能快速完成零件生产，零件总数控制在22件，组装时只需要普通的十字螺丝刀就能完成全部装配流程，不需要特殊的专用安装工具，普通用户参照装配示意图就能在15分钟内完成整套桌椅的组装，后期维护更换零件也非常方便，所有连接五金件都是市场上通用的标准件，不需要单独开模定制配件，能有效降低生产和后期维护的综合成本。
