内六角圆柱头M10螺栓结构设计

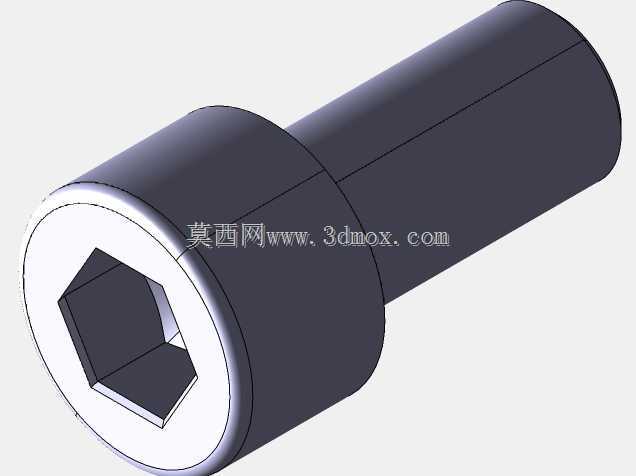

　　在机床装配、工装夹具搭建、自动化设备模组拼接这类需要频繁拆装、对连接强度有稳定要求的场景里，内六角圆柱头螺栓是出现频率极高的紧固件，这次呈现的M10规格内六角螺栓，就是针对CA6140这类普通车床的附属连接件、工装定位压紧场景做的结构还原。做这类紧固件建模的时候，首先要考虑的是实际安装的边界约束：圆柱头的外径要匹配对应沉孔的加工尺寸，不能出现头径过大无法沉入沉孔、或是头径过小导致压紧面压强超标的问题，内六角的对边尺寸要严格适配标准内六角扳手的插入间隙，既不能间隙过大导致扳手打滑拧花内角，也不能间隙过小导致扳手无法顺利插入，尤其是在设备维护空间狭窄、扳手只能小角度往复转动的场景下，内角与扳手的配合公差直接影响拆装效率。从功能特性上看，

　　这类螺栓的头部采用圆柱头设计，相比外六角螺栓，它能在更小的安装空间内完成拧紧操作，不需要给套筒预留头部周向的转动空间，只需要在头部上方留出扳手插入的垂直空间即可，这在机床的溜板箱内部、主轴旁的紧凑安装位里优势非常明显，很多外六角螺栓无法布置的位置，换成同规格内六角圆柱头螺栓就能解决安装干涉问题。螺纹部分的建模要还原普通粗牙螺纹的牙型轮廓，实际选型时要根据被连接件的材质确定拧入深度：如果是拧入铸铁类基座，拧入深度要达到螺纹公称直径的1.25到1.5倍，如果是拧入钢制的螺纹孔，拧入深度达到公称直径的0.8到1倍就能满足常规的抗拉、抗剪连接要求，建模时预留的螺杆光杆部分长度，要匹配被连接件的叠层总厚度，

　　不能出现光杆过短导致螺纹部分承受剪切力的情况——工程里都清楚，螺纹副的抗剪能力远不如整根光杆的抗剪性能，一旦连接位置承受横向交变载荷，让螺纹牙承受剪切力很容易出现滑牙、断裂的故障。设计思路上，这个螺栓的头部与光杆衔接处做了微小的圆角过渡，不要小看这个圆角，很多新手建模时会直接做直角衔接，实际热处理和受力的时候，直角位置会产生严重的应力集中，在设备长期振动的工况下，很容易在头杆衔接的位置出现疲劳断裂，这个过渡圆角的尺寸不需要太大，只要符合紧固件的标准规范，就能大幅降低应力集中系数，提升螺栓的疲劳寿命。头部下端的压紧面要做平面度的约束，实际加工时这个面和螺杆轴线的垂直度必须控制在公差范围内，不然拧紧的时候会出现压紧面偏斜，

　　导致螺栓承受附加的弯曲应力，本来只需要承受轴向拉力的螺栓，附加弯曲应力后很容易在额定载荷下断裂，很多现场出现的螺栓断裂故障，追根溯源不是螺栓强度不够，而是压紧面垂直度超差导致的偏载。从安装边界来看，M10规格的螺栓对应的沉孔深度要比头部厚度多出0.5到1mm的间隙，避免被连接件的尺寸公差累积导致螺栓头沉不到位、压紧失效，沉孔的直径要比螺栓头外径大1mm左右，给安装时的位置微调留出余量，毕竟现场装配的时候，螺纹孔和过孔的位置不可能完全零偏差，留出合理的安装间隙能大幅降低装配难度。这类螺栓在机床场景里常用来压紧导轨压块、固定伺服电机的安装座、连接工装夹具的定位基板，因为内六角的拧紧方式可以施加更大的预紧力，不容易出现打滑，在设备长期运行的振动环境下，配合弹簧垫圈或是螺纹胶使用，能有效降低松脱的概率。建模的时候还要注意，螺杆末端的倒角是必不可少的结构，这个倒角一是方便装配时顺利对准螺纹孔，不会刮伤螺纹孔的入口牙型，二是在热处理的时候，末端的锐边不会因为应力集中产生淬火裂纹，很多人觉得这个倒角无关紧要，实际装配的时候没有末端倒角的螺栓，对准盲孔螺纹的时候很容易把第一牙螺纹顶变形，后续拆装就会出现卡滞的问题。另外，圆柱头的厚度也要符合标准，不能为了省材料随意减薄头部厚度，不然拧紧的时候扳手的扭矩会对头部产生过大的撑开力，导致头部内角开裂，尤其是在需要大预紧力的连接位置，头部厚度直接决定了能承受的最大拧紧扭矩。
