六角法兰钻尾不锈钢自攻螺钉结构设计

　　在钢结构围护系统安装、光伏支架现场拼装、彩钢瓦屋面固定这类现场施工场景里，这类带钻尾的不锈钢自攻螺钉是一线安装班组最常接触的连接件，不需要提前在基材上预钻底孔，也不用额外套丝，配合电动起子就能一次性完成钻孔、攻丝、锁紧的全套工序，能大幅压缩现场安装的作业时长，尤其适合高空作业这类不便于携带多类工具的施工场景。

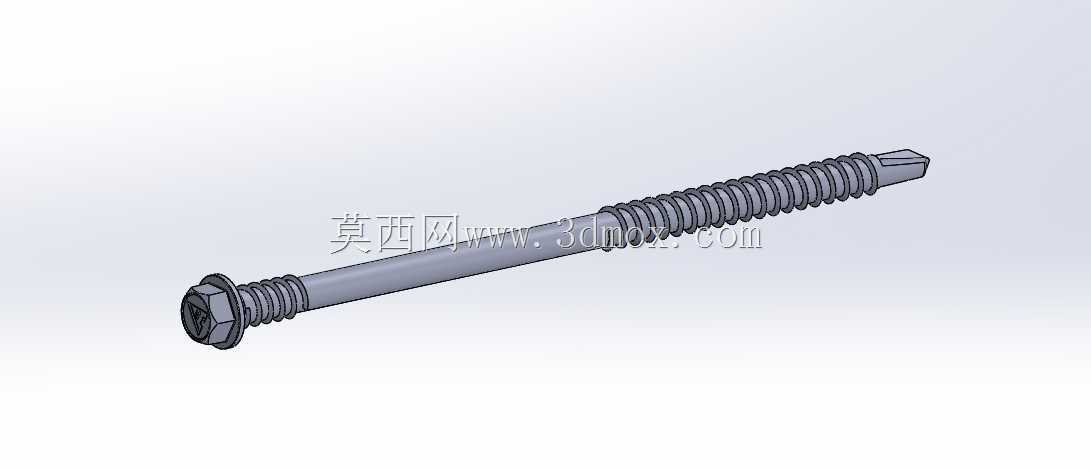

　　从结构设计逻辑来看，这款螺钉的头部采用六角法兰面结构，法兰盘的承压面比普通外六角螺钉大出不少，锁紧时法兰面能和被连接件表面形成更大的接触面积，一方面可以分散锁紧时的压应力，避免彩钢瓦、薄型钢这类低刚度基材被压溃变形，另一方面也能在一定程度上起到防松的辅助作用，配合配套的EPDM密封垫圈使用时，还能封堵钉孔位置的缝隙，避免雨水顺着钉孔渗入围护结构内部造成锈蚀隐患。头部的六角驱动结构相比十字槽、一字槽的驱动形式，能承受更大的锁紧扭矩，现场施工时不容易出现滑牙、拧秃的问题，即便是使用大扭矩的冲击起子作业，也能保证驱动端的受力可靠性。

　　螺杆部分的螺纹采用大螺距自攻螺纹设计，牙型角经过优化，在攻入金属基材时能快速切削出匹配的内螺纹，螺纹的牙顶和牙底都做了圆滑过渡处理，减少应力集中的同时，也能降低攻入过程中的阻力，避免螺钉在攻入过程中出现扭断的情况。螺杆靠近头部的位置设置了一段无螺纹的光杆段，这段光杆的直径略小于螺纹大径，在锁紧时，光杆段会穿过上层被连接件，让螺纹段完全咬合在下层的承重基材里，避免上层板材和螺纹咬合导致锁紧不牢，同时也能让两块被连接件的贴合面更紧密，减少连接间隙。

　　末端的钻尾是这类螺钉最核心的功能结构，钻尾的切削刃角度经过反复调试，针对1.5mm到6mm厚度的碳钢、不锈钢薄板基材都能实现快速钻孔，不需要额外的钻头辅助，钻尾的排屑槽设计能及时排出钻孔产生的金属切屑，避免切屑卡在孔内影响攻入效率，也能减少切屑刮伤被连接件表面涂层的问题。

　　从安装边界来看，这款螺钉有120mm和135mm两种长度规格，选型时需要提前核算被连接件的总厚度，加上钻尾攻入基材的深度，预留出3到5牙的螺纹咬合余量，避免出现螺钉长度不足咬合不够、或者长度过长穿透基材背面影响其他结构的问题。安装时需要匹配对应规格的六角套筒，锁紧扭矩需要控制在合理区间，扭矩过大会导致螺钉扭断或者法兰面压坏被连接件，扭矩过小则会出现连接松动、密封失效的问题。

　　材质选用不锈钢，主要是考虑到户外使用场景下的耐腐蚀需求，沿海高盐雾区域、化工厂房周边这类腐蚀环境下，不锈钢材质的螺钉相比普通镀锌碳钢螺钉的使用寿命要长出数倍，不需要频繁做防腐维护，也能避免因为螺钉锈蚀导致的围护板脱落、支架失稳这类安全隐患。在做三维建模的时候，需要重点还原螺纹的牙型参数、钻尾的切削角度、法兰面的直径和厚度这些关键尺寸，因为这些参数直接关系到后续做装配仿真、干涉检查时的准确性，如果建模时简化了螺纹结构或者钻尾结构，在模拟安装过程、校核连接强度的时候就会出现和实际工况偏差较大的结果，给后续的结构设计选型带来误导。实际工程应用中，这类螺钉的选型不能只看长度参数，还要结合基材的厚度、材质、使用环境的腐蚀等级、风荷载雪荷载的受力要求来综合确定，不同工况下需要匹配的螺钉长度、钻尾形式、表面处理方式都有差异，建模时把这些细节结构还原到位，才能给后续的工程选型、装配模拟提供准确的三维模型支撑。
