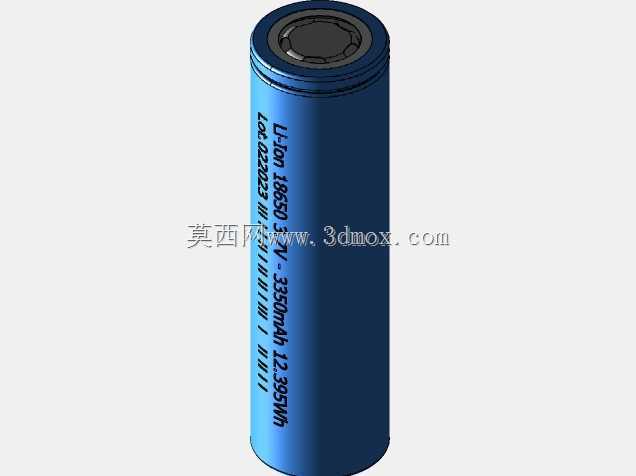

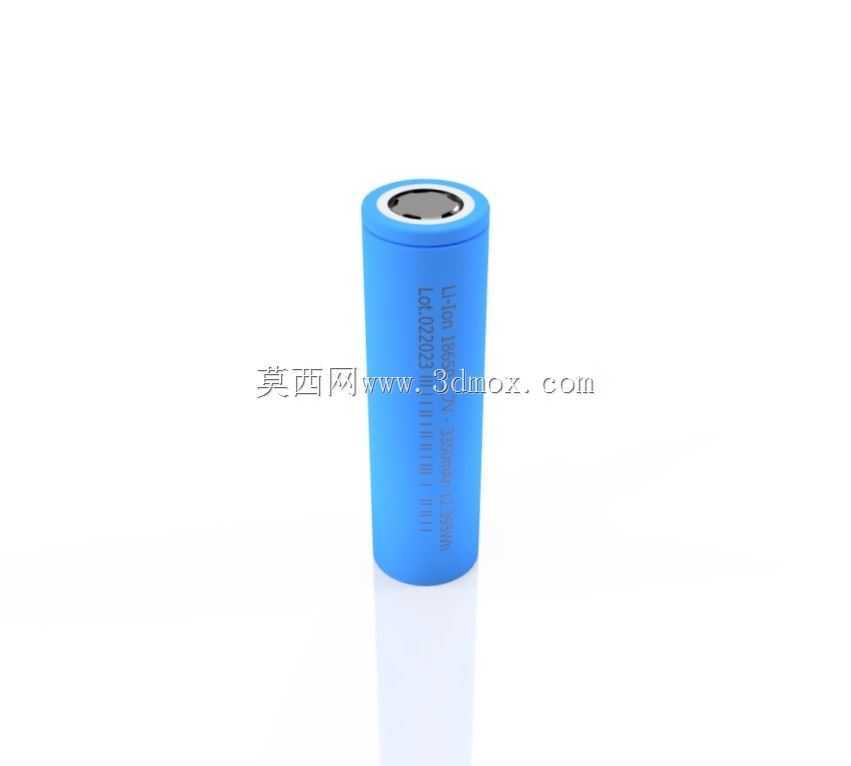

18650锂离子电池完整结构三维数模

　　在消费电子、小型储能设备、电动工具、便携检测仪器的结构设计工作中，18650规格圆柱锂离子电池是应用频次极高的供能部件，很多刚入行的结构工程师在做电池仓适配设计时，往往只参考厂商给出的外形标称尺寸建模，忽略了电池本体的结构细节，导致后续开模后出现装配干涉、极片对位偏差、绝缘间隙不足的问题，这套完整的18650锂离子电池三维数模，就是为了解决这类选型适配阶段的建模误差问题而搭建的。从实际工程应用场景来看，18650圆柱电池的适配场景覆盖极广，小到手持测温仪、强光手电、便携充电宝，大到电动自行车的电池组模组、工业巡检机器人的备用电源、户外储能电源的电芯单元，都需要用到这个规格的电芯，不同应用场景下对电池的安装固定方式、极耳连接位置、

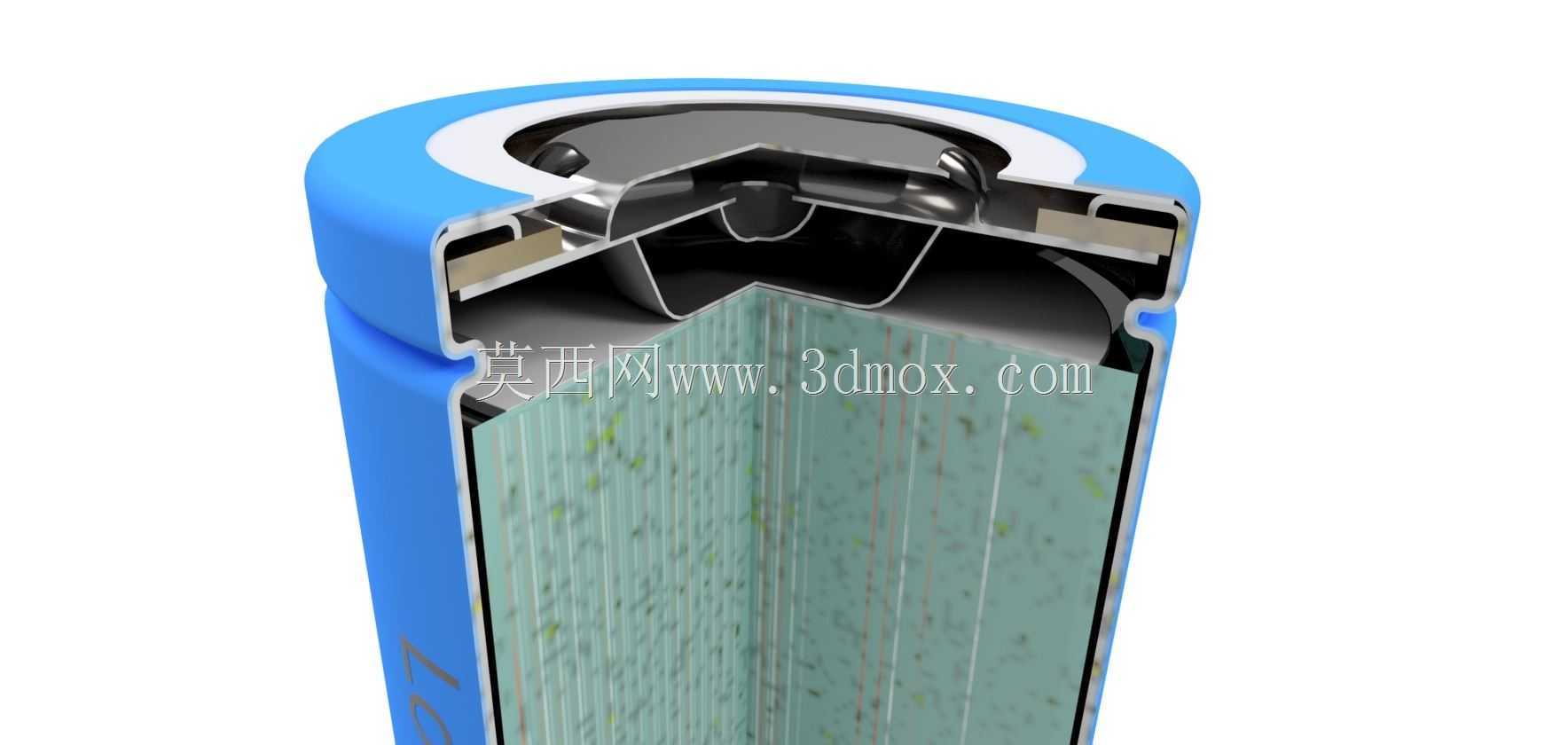

　　外壳绝缘距离的要求都有差异，比如做强光手电的筒身内腔设计时，需要精准匹配电池正极帽的凸起高度、负极端面的平面度，避免筒身尾部弹簧压缩量过大顶坏电池负极封装；做多串多并电池组的支架设计时，需要精准卡合电池外壳的滚槽位置，保证每颗电芯的固定间距一致，避免充放电过程中电芯移位导致的连接片脱焊。这套数模完整还原了18650电池的全结构细节，没有做简化处理，从外部的钢壳外壳、正极泄压帽、绝缘密封圈、外壳滚槽结构，到内部的卷绕电芯、正负极极片、隔膜层、负极底盖的连接结构都做了等比例还原，建模过程中参考了量产18650电芯的实际测绘尺寸，外壳直径严格控制在18mm的标称公差范围内，总长度控制在65mm的标准尺寸，正极帽的凸起高度、滚槽距离正极端面的距离、负极底盖的凹陷深度都按照实际量产件的公差带做了还原，能够直接用于电池仓的干涉检查、安装边界确认。在设计思路上，这套数模没有采用外观曲面的简化建模方式，而是按照真实电池的生产装配顺序搭建结构层级：首先是钢壳拉伸成型的外壳主体，外壳壁厚按照量产0.3mm左右的厚度做了实体建模，滚槽位置的凹陷深度、槽宽都参考了实际封装工艺的尺寸，滚槽的作用是卡住内部的卷绕电芯和绝缘密封圈，防止电芯在壳体内窜动，同时为正极帽的封装提供支撑定位；然后是内部的卷绕电芯部分，按照正负极极片、隔膜的层叠卷绕结构做了分层建模，能够清晰看到极耳的引出位置，这部分结构对于做电池组连接片的焊接位置设计非常重要，

　　很多工程师在设计连接片时随意选择焊接位置，刚好压在内部极耳的引出点上，容易导致焊接时击穿隔膜引发内部短路；正极部分的泄压结构也做了完整还原，包括正极帽上的泄压孔、下方的防爆阀片、绝缘密封垫，这部分结构的尺寸还原能够帮助结构设计师在做电池仓正极接触片设计时，避开泄压阀的位置，避免接触片长期挤压泄压阀导致防爆功能失效。从安装边界的角度来说，这套数模可以直接导入到整机装配环境中做静态干涉检查，比如在设计手持设备的电池仓时，可以直接用这个数模模拟电池装入的过程，检查仓体内壁的加强筋是否会刮擦电池外壳的绝缘涂层，电池正负极和接触弹片的压缩量是否在合理范围内，电池仓盖的卡扣闭合后是否会挤压到电池的正极帽；在做多电芯电池包的设计时，

　　可以用这个数模阵列排布，检查电芯之间的绝缘间隙是否满足安规要求，电芯支架的卡槽尺寸是否和电池外壳的直径匹配，连接镍片的弯折角度是否能够刚好对齐每颗电芯的极耳焊接位置。很多工程师在做电池相关结构设计时，习惯用简单的圆柱体代替18650电池做布局，往往会忽略正极帽的凸起、负极底的圆角、滚槽位置的直径变化这些细节，导致后续打样时出现电池装不进去、接触不良的问题，比如曾经遇到过有设计师做电动工具的电池包，用直径18mm的纯圆柱做布局，结果实际采购的电芯滚槽位置直径比壳体略大一点，支架卡槽开的刚好18mm，导致电芯无法卡入卡槽，只能临时修改支架模具，耽误了项目进度，而用这套完整结构的数模做前期设计验证，就能提前发现这类尺寸匹配问题。另外，这套数模的内部结构还原，也能帮助刚接触锂电结构的工程师理解圆柱锂电池的封装逻辑，明白钢壳滚槽、密封圈压缩、防爆阀泄压这些结构的实际作用，而不是只停留在对外形尺寸的认知层面，在做绝缘设计、安规距离校核的时候，能够更清晰的判断哪些位置是带电体，哪些位置是绝缘结构，避免出现安规设计漏洞。比如在做带金属外壳的设备时，需要保证电池外壳和设备金属外壳之间的绝缘距离，这时候如果用简化圆柱建模，就容易忽略电池钢壳本身是负极带电体的特性，导致绝缘间隙设计不足，出现漏电风险，而完整的结构数模能够清晰区分不同部件的材质和导电属性，帮助设计师更准确的做安规校核。
