亿纬LF50K磷酸铁锂方形储能单体电池结构

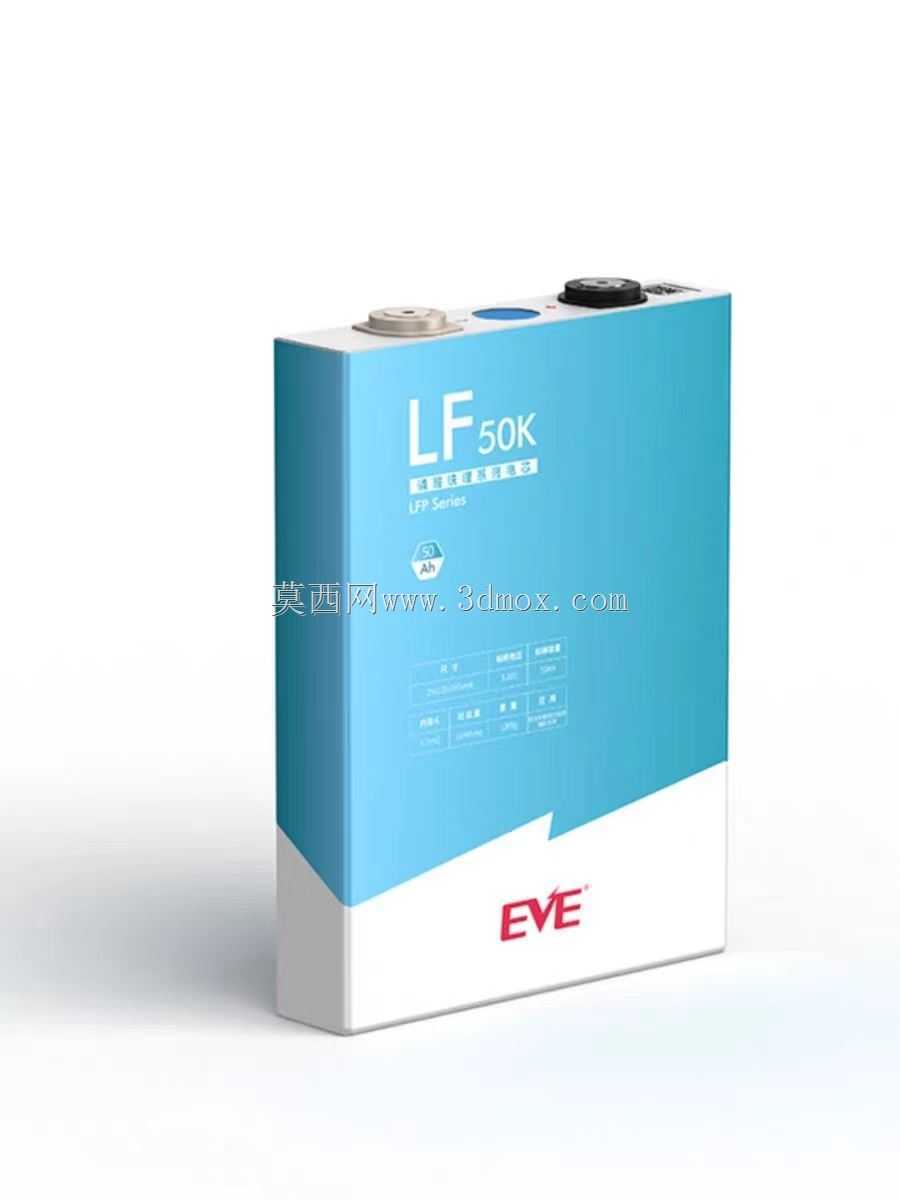

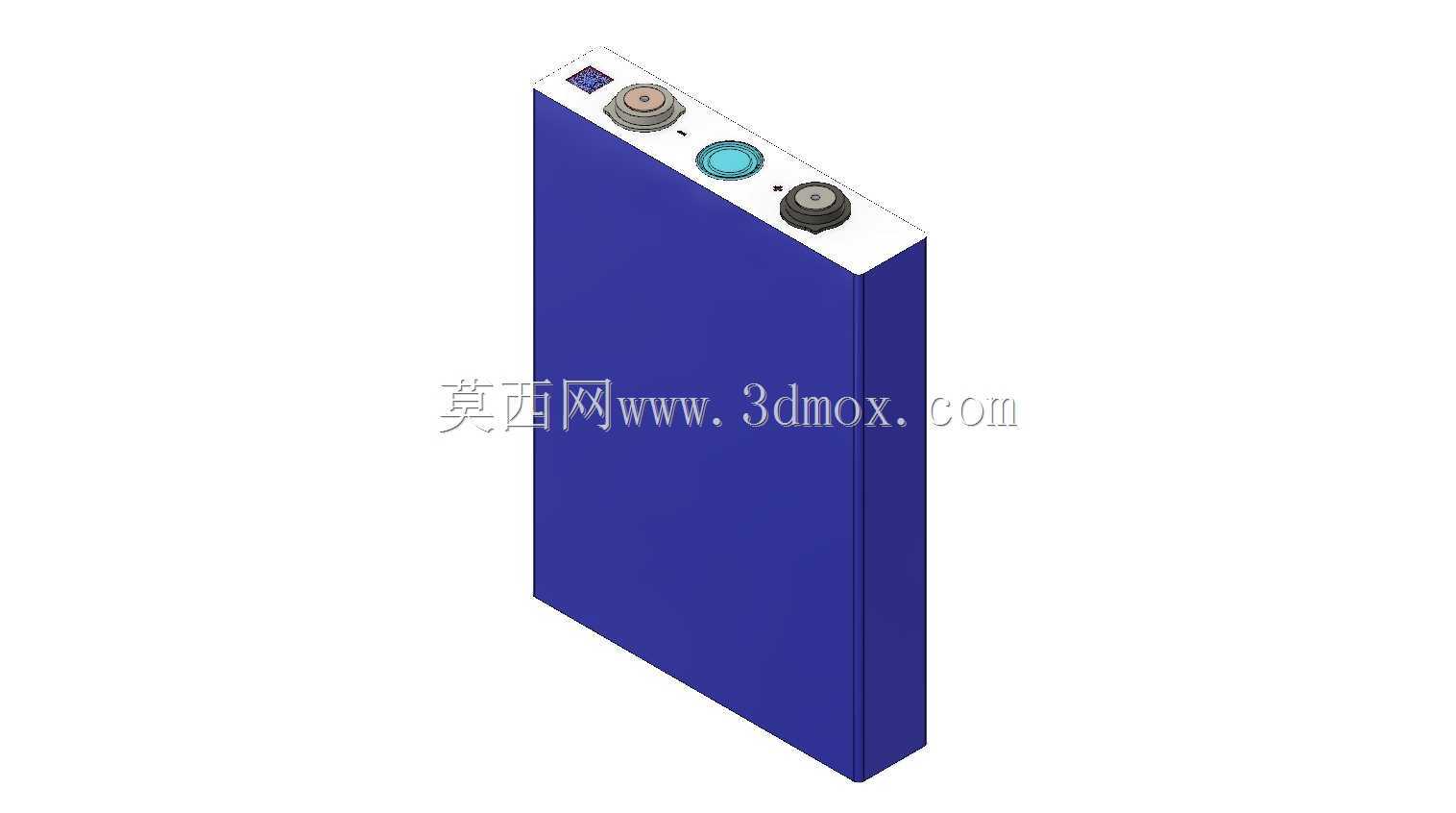

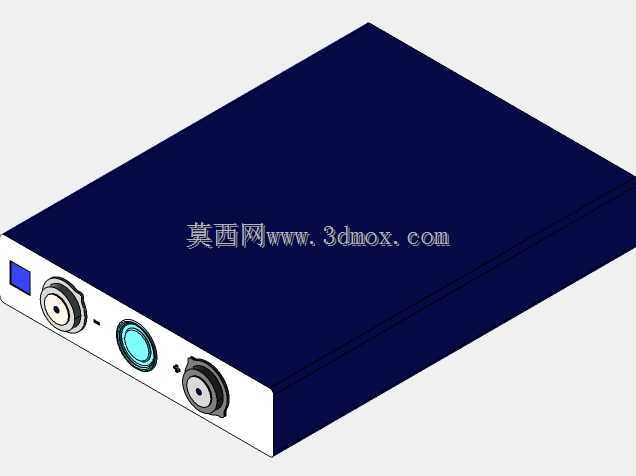

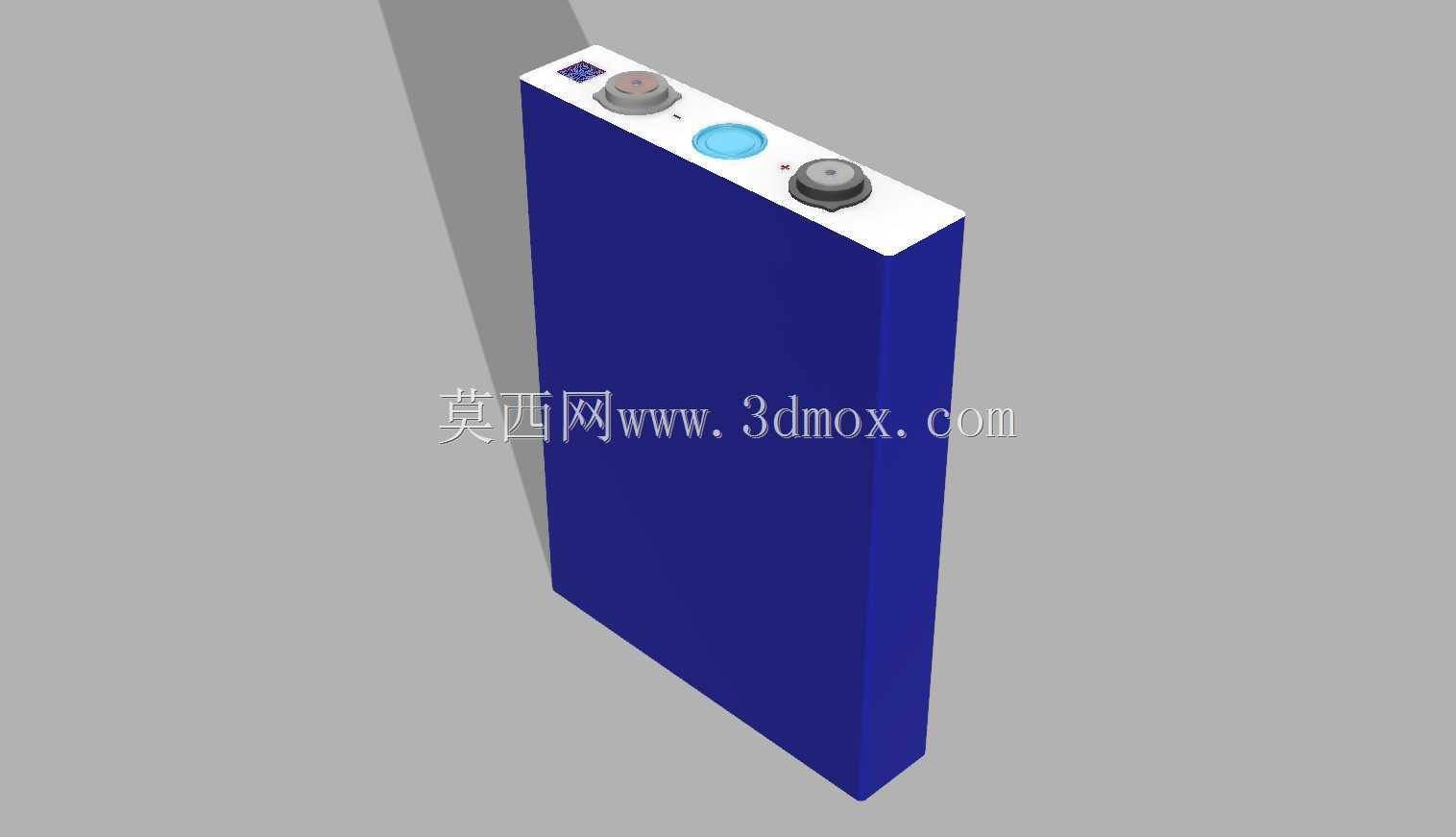

　　这款方形磷酸铁锂电芯的三维结构还原，首先要从实际装机的安装边界说起，日常做储能柜、低速电动车动力包、家用离网储能系统的结构排布时，这类50Ah级别的方形磷酸铁锂单体是非常常用的选型，建模时首先要卡准的就是电芯本体的硬尺寸边界：主体为硬质铝壳封装，外壳做了蓝白覆膜的绝缘处理，顶面的极柱布局是区分同容量不同型号电芯的核心特征——正极柱采用内嵌式铜铝复合端子，负极柱为平齐式铝端子，顶面同时集成了防爆阀、注液孔的封堵结构，这些凸起结构的高度差直接决定了电芯层叠安装时的绝缘垫预留厚度、汇流排的弯折高度，很多新手建模时容易忽略顶面结构的高度差，导致后续做PACK装配时出现汇流排与电芯顶盖干涉、绝缘间隙不足的问题。

　　从实际应用场景来看，这类电芯的适配场景非常广，小到DIY户外移动电源、房车驻车储能，大到工商业储能柜的模组搭建、低速电动叉车的动力源、通信基站后备电源组，都能见到同规格电芯的身影。它的额定电压平台为3.2V，50Ah的容量对应单芯可释放160Wh的能量，循环寿命处于磷酸铁锂体系的常规水平，适合对成本敏感、对循环次数要求不是极端严苛的储能场景。建模过程中，外壳的棱边倒角是容易被忽略的细节，量产电芯的铝壳棱边都做了R角处理，一方面是避免覆膜时锐边划破绝缘层，另一方面在成组堆叠时能减少相邻电芯之间的应力集中，避免长期使用过程中外壳因挤压出现形变漏液。

　　从设计思路层面拆解这类方形电芯的结构逻辑，硬壳方形封装相比软包电芯，本身自带结构强度，成组时不需要额外做太多的结构支撑就能获得不错的模组刚性，相比圆柱电芯，方形电芯的排布空间利用率更高，相同模组体积下能塞入更多的活性物质，提升整体能量密度。建模时需要注意电芯底部的平整度，量产电芯的底面平面度公差控制在0.2mm以内，这直接决定了成组时电芯与水冷板、安装托盘的贴合度，如果底面翘曲度过大，不仅会影响散热效率，长期充放电膨胀过程中还会出现局部应力过大，导致壳体开裂。顶面极柱的位置度也是建模时需要严格对齐的参数，极柱中心距的偏差会直接导致后续激光焊接汇流排时出现偏焊、虚焊的问题，实际生产中极柱的位置度公差一般控制在0.15mm以内，三维建模时需要严格按照实际装配基准来定位极柱坐标，不能随意摆放。

　　再说到安装边界的预留，这类电芯成组时，相邻电芯之间一般会预留0.5-1mm的间隙填充泡棉，用来吸收电芯充放电过程中的膨胀量，所以建模时不能只做裸电芯的尺寸，还要考虑成组后的间隙预留，很多工程师在做初始排布时只按裸电芯尺寸计算空间，最后做装配时才发现预留的模组空间不足，塞不下缓冲泡棉和绝缘片。电芯侧面的绝缘覆膜是全覆盖的，除了极柱顶面之外，整个铝壳表面都被PET绝缘膜覆盖，建模时可以通过分色来体现覆膜区域和裸露极柱的材质差异，方便后续做渲染和装配干涉检查时快速区分绝缘区域和导电区域。另外顶面的防爆阀开启压力是结构设计时需要考虑的关联参数，防爆阀的朝向要对应模组的泄压通道方向，建模时要准确还原防爆阀的位置和尺寸，避免后续做模组结构时遮挡泄压路径，出现安全隐患。

　　从功能特性来看，磷酸铁锂体系的电芯本身热稳定性更好，穿刺、过充时的安全表现优于三元体系电芯，所以这类方形磷酸铁锂电芯在对安全性要求更高的固定式储能场景中应用占比逐年提升。建模过程中，端子的螺纹孔深度、极柱的凸台高度都需要准确还原，因为这些尺寸直接和外接汇流排、接线端子的选型挂钩，如果极柱凸台高度建模不准，会导致接线端子压接不实，接触电阻过大，大电流充放电时出现端子过热的问题。注液孔的封堵结构是一次性焊接密封的，建模时不需要还原内部的注液通道，只需要还原顶面的封堵盖外形即可，因为这个位置在成组后不会和其他零件产生装配关系，只需要保证外形尺寸不干涉周边结构就满足使用需求。

　　实际做PACK设计时，这类电芯的固定方式一般有两种，一种是两端用端板夹紧，侧面用绑带捆扎，另一种是每个电芯单独卡入塑料支架的槽位里，不管哪种固定方式，都要求电芯的外形尺寸一致性好，三维建模时如果把电芯的外形尺寸公差放得太大，后续做支架、端板的设计就会出现装配松紧度不合适的问题，要么支架卡不进去，要么电芯在支架里晃动。另外电芯的重量也是结构设计时需要考虑的参数，单颗50Ah的磷酸铁锂方形电芯重量大概在1.3kg左右，做模组吊装、托盘承重计算时需要把这个重量算进去，避免结构强度不足。
