Ender3v1Y轴扩展长电机安装支架

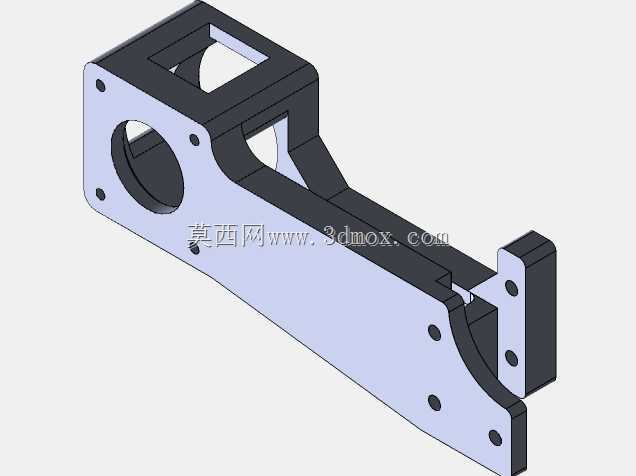

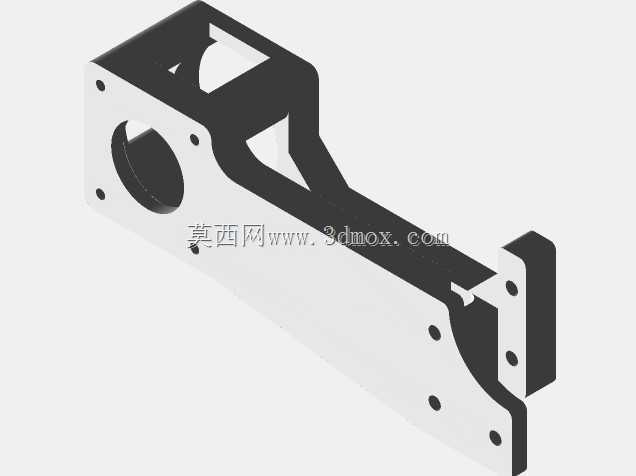

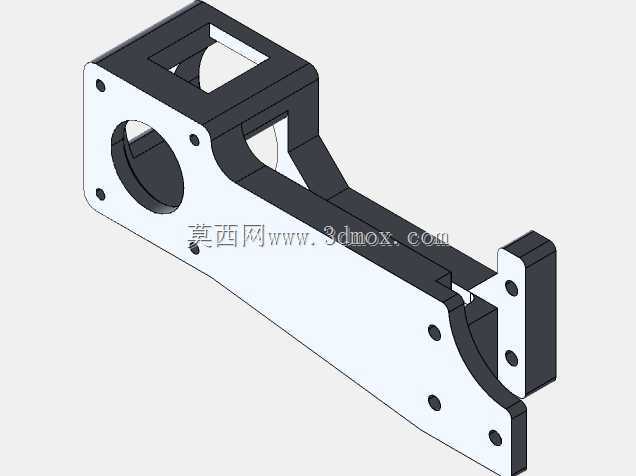

　　在桌面级FDM3D打印机的改装场景中，不少用户会选择更换更长规格的NEMA17步进电机来提升Y轴运动的输出扭矩，以此匹配更高的打印速度、更大的运动加速度需求，或是适配改装后的重型打印平台，而原厂标配的Y轴电机安装支架仅能适配常规长度的42步进电机，当换装长度达到90mm的加长款4260规格NEMA17电机时，会出现电机本体与Y轴床身运动行程干涉、安装位无法对齐、电机轴与传动带轮同轴度偏差过大等实际问题，直接导致改装后设备无法正常运行，甚至出现运动卡滞、电机撞损、传动带跳齿的故障。这款安装支架正是针对这一改装痛点做的结构优化设计，整体采用一体化弯折承力结构，替代原厂的短尺寸安装座，在保证安装定位精度的前提下，

　　为加长电机预留出足够的容纳空间，避免Y轴床身回零或是运动到行程末端时撞击电机本体。从结构设计逻辑来看，支架的电机安装端面保留了与原厂NEMA17电机完全匹配的安装孔位，孔位公差控制在常规机械安装的IT8级精度范围内，保证电机安装后输出轴与Y轴传动方向的垂直度，避免带轮偏磨导致的传动效率下降、皮带异响问题；支架与设备机架连接的固定端，完全匹配Ender3v1机型Y轴型材的安装孔距，用户改装时无需对原有机架做任何打孔、切削类的破坏性修改，直接替换原有支架即可完成安装，大幅降低改装的操作门槛。考虑到加长电机本身的重量比常规电机更大，支架的承力臂位置做了加强筋结构设计，在不额外增加过多打印重量或是金属加工料厚的前提下，

　　提升支架整体的抗形变能力，避免电机长时间运行的震动导致支架固定端松动、电机位置偏移。实际安装过程中需要注意，由于支架将电机的安装位置向外做了延伸，原机的Y轴限位触发片位置需要做小幅向上弯折调整，保证Y轴回零时限位开关可以正常被触发，不会因为电机位置外移导致床身超程撞击，这一调整仅需对限位触片做简单的形变调整，不会影响设备其他轴系的运动逻辑，也不会改动原有设备的电控接线逻辑。如果用户搭配大扭矩的加长电机使用，建议同步升级匹配大电流的电机驱动板，保证电机的性能可以完全释放，避免驱动电流不足导致的电机丢步、扭矩不足问题。支架本体上还预留了可选的螺母安装位，用户如果需要进一步提升支架的连接可靠性，可以自行加装对应规格的六角螺母做锁附强化，

　　避免长时间运行后螺丝出现松脱。从安装边界尺寸来看，支架整体沿Y轴方向向外延伸的长度刚好适配90mm长度的42系列NEMA17电机安装，不会超出设备原有外轮廓的安全范围，也不会和设备的其他外装附件比如外壳、料架、自动调平传感器产生干涉；支架上的走线槽位也做了对应优化，电机的延长线可以顺着支架的侧边凹槽排布，避免运动过程中线缆被床身剐蹭磨损。对于桌面级3D打印机的DIY改装用户来说，这类替换式的结构件不需要改动设备原有核心结构，就能直接拓展设备的硬件兼容能力，相比自行设计、测量制作的改装件，这款支架的孔位匹配度、结构承力能力都经过实际装机验证，能有效减少改装过程中的试错成本，避免因为测量偏差、结构强度不足导致的改装失败问题。在实际打印作业过程中，升级加长电机搭配这款支架后，Y轴的运动响应速度会有明显提升，高速打印时的床身抖动量会比使用原厂短电机时更小，打印大尺寸、大重量模型时的层纹一致性也会有相应改善，不会因为Y轴扭矩不足导致层偏移位的问题。
