大鼠钻机IDEX放大斜拉索固定结构件

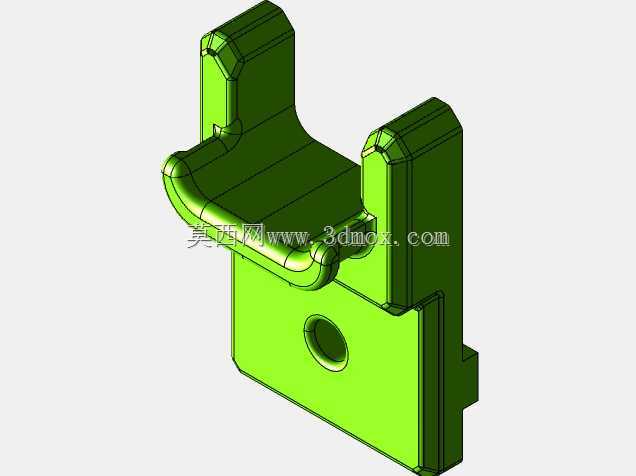

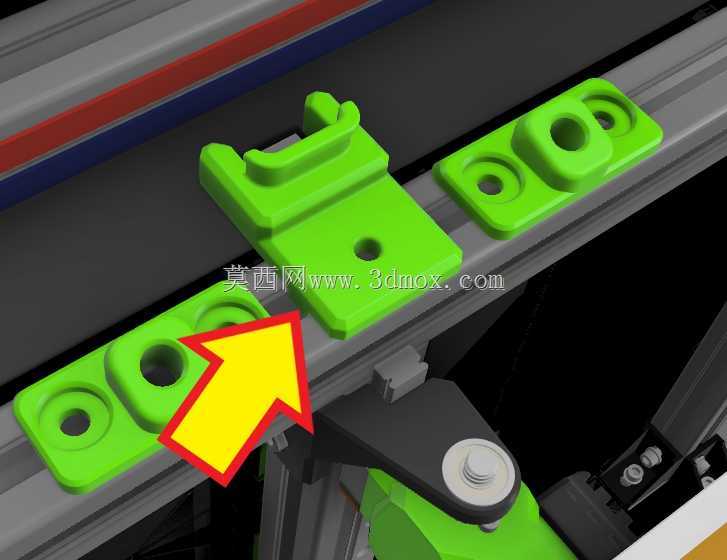

　　该结构件适配Rat Rig IDEX机型的放大斜拉索走线需求，主要用于设备运动轴段的线缆承托与走向约束，解决双挤出头独立往复运动过程中，线缆随动拖拽产生的剐蹭、移位、反复弯折疲劳问题。实际装机场景中，这类斜拉索固定件需要匹配铝型材导轨的安装基准，安装位置处于X轴运动组件旁侧的型材槽位上，与运动拖链形成走线路径的衔接，避免线缆在双喷头左右换位、Z轴升降联动时，与同步带、导轨滑块、机架型材产生运动干涉。从功能设计上看，该结构件分为两个功能区域，一侧是带双沉头安装孔的固定基座，沉头孔深度适配常用的M3圆柱头内六角螺钉，安装后螺钉头完全没入零件表面，不会突出形成剐蹭风险，基座底面做了与铝型材表面贴合的平面度处理，安装后不会出现翘边、偏移，

　　能承受线缆往复拖拽产生的侧向拉力，不会在长期运行后出现松脱移位。另一侧是带弧形卡槽的线缆承托结构，卡槽开口尺寸匹配常用的斜拉索护套外径，弧形过渡面做了R角处理，不会在线缆反复弯折时割伤线缆外护套，卡槽上方设置了限位挡边，线缆卡入后不会在运动震动中脱出，同时预留了少量的线缆活动余量，避免线缆被完全锁死产生应力集中。设计过程中优先考虑了FDM工艺的成型可行性，所有安装孔位的拔模斜度控制在1度以内，壁厚均匀设置为2.5mm，既保证了结构强度，又避免打印过程中出现翘曲、填充不足的问题，零件所有棱边都做了0.5mm的倒角处理，去除打印后的毛刺锐边，安装时不会划伤操作人员，也不会割伤接触的线缆表面。安装边界方面，

　　该零件总长度适配2020铝型材的单段安装槽距，安装后突出型材表面的高度控制在12mm以内，不会超出X轴运动组件的安全运动包络，相邻安装的同类型走线件之间预留了足够的间隙，不会在设备运行时产生碰撞。在双喷头独立运动的IDEX机型中，这类斜拉索固定件的走线布局合理性，直接影响线缆的使用寿命和设备运行的稳定性，传统的扎带固定方式存在走线位置不准、扎带松脱、线缆固定点应力集中的问题，该一体式结构件将固定与承托功能整合，安装时只需对准型材槽位锁入两颗螺钉即可完成固定，不需要额外的扎带、胶粘辅助，后期维护更换线缆时，只需将线缆从卡槽中取出即可操作，不需要完全拆卸整个固定件，大幅降低了运维的操作复杂度。结构受力层面，

　　该零件的受力方向主要来自线缆拖拽的侧向拉力，因此在基座与卡槽的衔接位置做了加厚的加强筋处理，筋位厚度与主体壁厚保持一致，避免打印时出现缩痕，同时能承受长期往复拉力下的结构形变，不会出现基座断裂、卡槽开裂的问题。零件的材质适配常用的PETG、ABS等工程塑料打印耗材，在设备运行的常规温度环境下（40-60摄氏度）不会出现软化变形，能长期保持结构尺寸稳定。实际走线应用中，该固定件配合斜拉索的弹性护套，能让线缆在双喷头运动过程中保持顺畅的弧形弯曲状态，避免线缆出现死折、小半径弯折的情况，将线缆的弯折半径控制在护套允许的安全范围内，大幅延长线缆的使用寿命，减少因线缆破损导致的设备停机、信号中断等故障。
