可口可乐瓶盖密封结构三维设计

　　日常接触的碳酸饮料瓶盖，看似是不起眼的小零件，实则承担着密封保压、防伪防盗、开启便捷性等多重功能，本次设计的可口可乐风格皇冠型瓶盖，就是针对碳酸饮料包装场景开发的典型密封配件。从实际应用场景来看，这类瓶盖主要适配玻璃瓶装碳酸饮料生产线，在灌装完成后的压盖工序中，通过压盖机的冲压动作将瓶盖边缘的21个齿牙均匀压合在玻璃瓶口的锁合环槽内，依靠齿牙的塑性变形与瓶口形成机械卡扣结构，配合瓶盖内侧的密封胶垫，实现瓶内二氧化碳的密封留存，避免运输、存储过程中出现漏气、漏液问题，同时齿牙的断裂式设计也能起到防盗防伪作用，消费者开启时齿牙会随撬起动作发生不可逆变形，直观判断产品是否被开启过。

　　设计过程中首先要匹配标准玻璃瓶口的安装边界，常规29mm口径皇冠盖的整体外径控制在32.1mm左右，瓶盖主体的冲压深度为6.5mm，边缘齿牙的凸起高度为1.8mm，齿牙的分布角度严格按照17.14度的周向间隔均匀排布，确保压合时每个齿牙都能准确卡入瓶口的对应槽位，不会出现偏压、漏压导致的密封失效问题。瓶盖顶面的曲面做了0.3mm的微弧凸起设计，一方面是冲压工艺的成型需求，避免平板冲压时出现顶面起皱的缺陷，另一方面也能在压盖过程中提供微小的形变余量，让密封胶垫的受压更均匀，不会出现局部压力过大导致胶垫破损、或者压力不足导致密封不严的情况。

　　从功能特性层面来看，这类瓶盖的核心要求是密封可靠性与开启便利性的平衡，齿牙的折弯角度设计为15度，既保证压合后与瓶口环槽的卡扣力足够，在瓶内0.4MPa左右的二氧化碳内压作用下不会出现崩盖问题，又能让消费者用普通开瓶器撬动时，齿牙能顺利从环槽内脱出，不需要过大的开启力。瓶盖内侧的密封胶垫预留了0.8mm的压缩量，当压盖机施加标准压装力时，胶垫被压缩至原厚度的60%左右，充分填充瓶口端面的微观不平度，阻断气体和液体的泄漏通道，同时胶垫的材质选用食品级丁基橡胶，耐碳酸腐蚀、无异味析出，符合食品接触材料的安全要求。

　　建模过程中需要重点关注齿牙的成型特征，每个齿牙的轮廓都采用渐开线式的过渡曲面，避免出现尖锐的棱角，一方面是冲压生产时能减少板材的应力集中，降低冲压过程中齿牙根部开裂的不良率，另一方面也能避免消费者开启时被锋利的边缘划伤。顶面的品牌标识区域做了0.15mm的下沉设计，印刷标识时能让油墨更好地附着在凹陷区域，减少运输过程中标识被摩擦脱落的概率，下沉区域的边缘做了R0.2mm的圆角过渡，不会出现积灰、清洁困难的问题。

　　在实际生产线适配中，这类瓶盖的尺寸公差需要严格控制，齿牙的位置度公差不超过0.1mm，整体高度公差控制在±0.15mm范围内，否则会出现压盖机送盖轨道卡盖、压合后密封不良等问题。瓶盖的材质选用马口铁，表面做镀铬钝化处理，提升耐锈蚀能力，适应冷藏、常温等不同存储环境，即使在高湿度的冷藏环境中长期存放，也不会出现锈迹污染瓶口的问题。设计时还需要考虑瓶盖的堆叠适配性，多个瓶盖堆叠时的嵌套间隙控制在0.2mm，既不会出现堆叠时卡滞无法分离的问题，也不会因为间隙过大导致堆叠后倾斜散落，适配生产线的自动送料机构的上料需求。

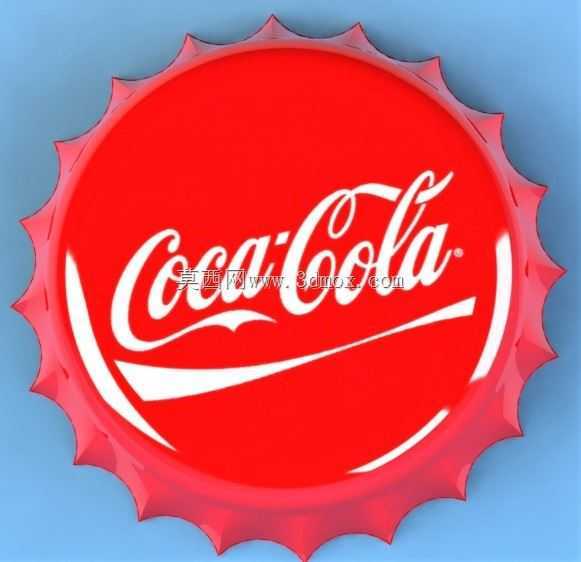

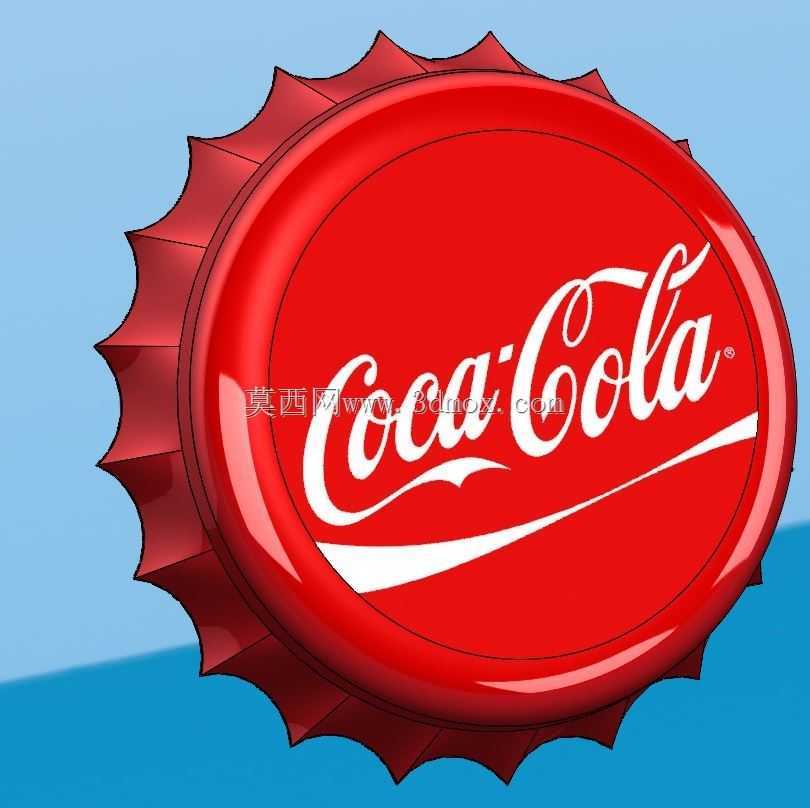

　　很多初入结构设计领域的工程师容易忽略这类小型五金配件的设计细节，认为只是简单的冲压件，但实际上这类批量极大的包装配件，每一个尺寸的微小调整都会影响整条生产线的运行效率和最终产品的密封合格率，比如齿牙的角度偏差0.5度，就可能导致压盖后千分之三的漏气率，在百万级的量产规模下，带来的成本损耗是十分可观的。本次建模过程中还原了皇冠盖的所有细节特征，包括齿牙的冲压圆角、顶面的微弧曲面、内侧胶垫的安装槽结构，可直接用于包装结构的验证、生产线压盖工序的模拟仿真，也可作为五金冲压类零件的建模参考案例，帮助设计人员理解小型冲压密封件的设计逻辑与尺寸匹配要点。
