M16X2六角法兰面锁紧螺母结构设计

　　在机床装配、液压管路连接、工装夹具搭建等需要频繁承受交变载荷的机械连接场景中，普通六角螺母在设备长期运行产生的振动作用下，很容易出现预紧力衰减、螺纹副松脱的问题，轻则导致连接部位异响、定位精度偏移，重则引发传动部件错位、管路介质泄漏等故障，法兰面螺母的结构设计正是为了针对性解决这类连接痛点。这款M16X2规格的法兰螺母，将六角施力段与一体式法兰盘结合为整体结构，不需要额外搭配平垫圈使用，法兰盘的环形承压面在拧紧过程中会与被连接件表面形成更大的接触面积，相比同规格普通六角螺母，其承压面的接触应力分布更均匀，能够有效降低被连接件表面的压溃风险，尤其适合铝合金型材、薄壁钣金件这类表面硬度较低的基材连接场景，

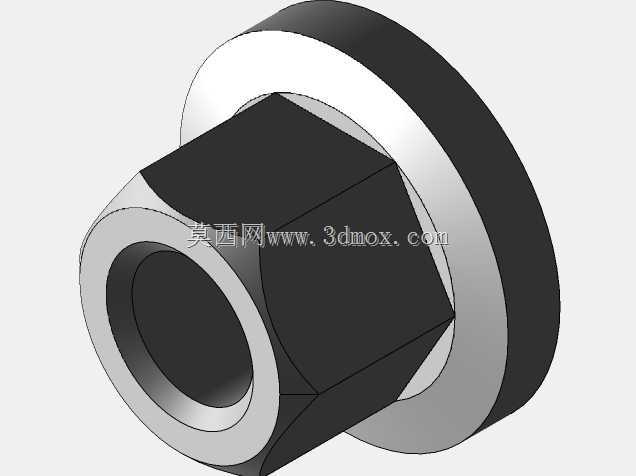

　　避免拧紧时垫圈压入基材表面导致预紧力失准。从结构设计逻辑来看，螺母的内螺纹采用M16X2的细牙螺距，相比同公称直径的粗牙螺纹，细牙螺纹的螺距更小、螺纹升角更低，螺纹副的自锁性能更优异，配合法兰面的压紧摩擦力，能够在振动工况下维持更稳定的预紧力，适合CA6140这类普通车床的导轨压板、进给机构附件、润滑管路接头等位置的连接使用，这类位置在机床运行过程中会持续受到主轴转动、拖板往复移动带来的微幅振动，对紧固件的防松性能有明确要求。外形尺寸方面，六角施力段的对边尺寸符合普通六角螺母的通用标准，能够与常规的M16规格套筒、开口扳手适配，不需要使用特殊定制的安装工具，现场装配的通用性较强；底部法兰盘的外径大于六角段的对边尺寸，

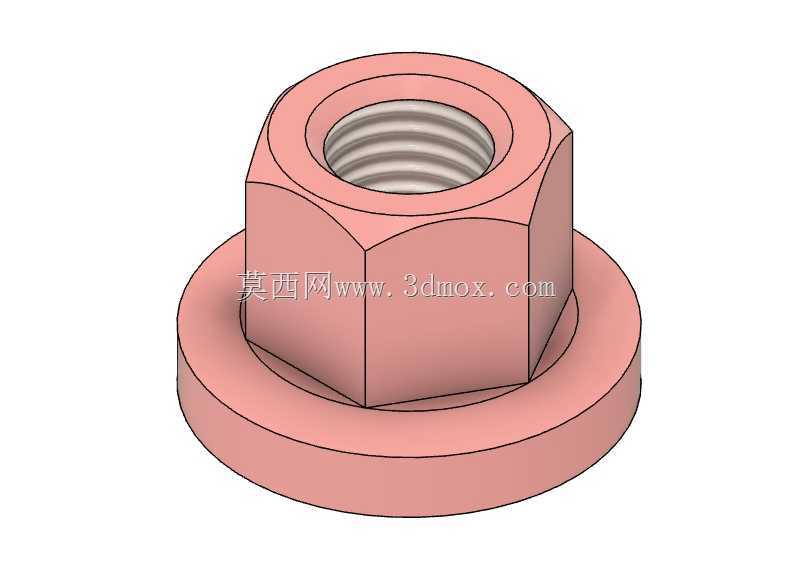

　　法兰盘与六角段的衔接位置做了圆弧过渡处理，避免热处理和拧紧受力时出现应力集中导致的开裂问题，法兰盘的承压面与螺纹轴线保持严格的垂直度公差，确保拧紧后整个承压面能够均匀贴合被连接件表面，不会出现偏载导致的局部应力过大。在实际选型应用中，这款螺母的安装边界需要重点关注两个维度：一是被连接件的安装孔直径需要匹配法兰盘的避让尺寸，安装孔周边需要预留出不小于法兰盘外径的平整贴合面，不能有凸起的焊渣、铸造成型的飞边或者加工残留的台阶，否则会导致法兰面无法完全贴合，大幅降低防松效果；二是拧紧扭矩需要匹配M16X2细牙螺纹的强度等级，不能按照粗牙螺纹的扭矩值强行拧紧，避免螺纹牙型剪切失效或者法兰盘过度变形。从三维建模的细节来看，

　　螺纹部分采用真实的螺旋牙型建模而非贴图示意，能够直接用于装配干涉检查、连接强度仿真分析等工作，法兰盘与六角体的衔接圆角、螺纹起始端的倒角都做了符合加工工艺的细节处理，不会出现建模特征违背实际加工逻辑的问题，在做整机装配模拟时，可以直接验证螺母拧紧过程中与周边零件的间隙是否充足，避免实际装配时出现扳手空间不足、螺母与相邻零件干涉的问题。在工装夹具设计场景中，这类法兰螺母常被用于快速压紧机构的锁紧位置，一体式法兰的大接触面不需要额外配置垫圈，能够减少装配时的零件数量，提升夹具的组装效率，同时在夹具反复开合、承受工件切削冲击力的工况下，法兰面的防松效果能够减少日常维护时重新拧紧紧固件的频次。在液压管路的法兰连接副中，细牙螺纹的密封配合特性搭配法兰面的压紧力，也能够适配低压润滑管路的连接需求，避免管路在机床运行振动下出现接头渗油的问题。设计过程中需要注意，法兰盘的厚度需要匹配对应的强度等级，过薄的法兰盘在达到额定拧紧扭矩时会出现翘曲变形，导致承压面接触不良，过厚则会增加不必要的零件重量和材料成本，这款模型的法兰厚度与六角段高度的比例经过合理匹配，既满足拧紧时的强度要求，也不会造成材料浪费。螺纹末端的导入倒角做了优化处理，能够让螺母在装配时更顺畅地对准外螺纹的起始端，减少螺纹错牙导致的牙型损伤，这一点在自动化装配线的紧固件供料场景中尤为重要，顺畅的导入特征能够降低自动拧紧设备的故障率，提升装配节拍。
