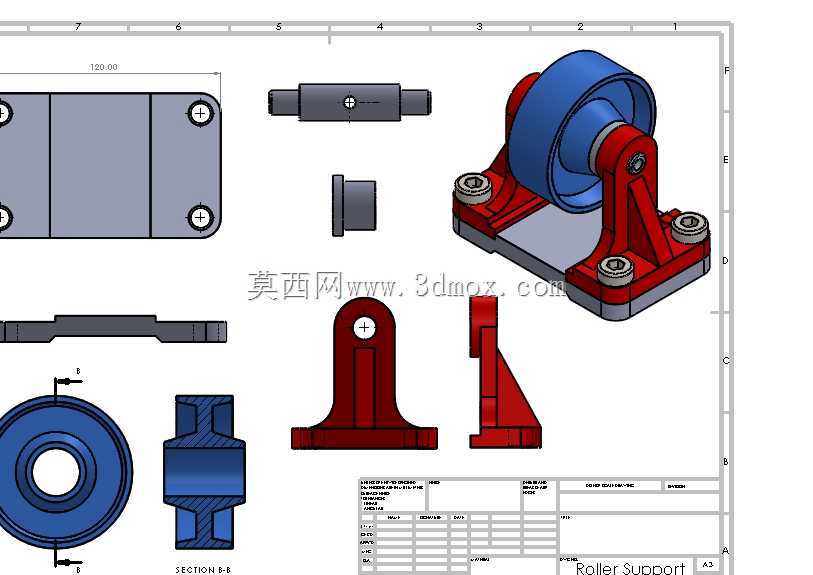

在普通卧式车床的传动进给体系中,皮带辊的支撑结构是保障带传动平稳运行的核心基础部件,这套适配CA6140车床的皮带辊支撑结构,主要承担车床主轴箱与动力输入端之间皮带传动段的辊体定位、载荷承载与运行限位作用,在车床实际运行过程中,电机输出的扭矩通过皮带传递至主轴箱,皮带辊作为张紧与导向的核心承载件,长期承受皮带的张紧拉力、运转过程中的交变振动载荷,以及启停阶段的瞬时冲击,因此支撑结构的刚性、安装精度与同轴度控制,直接决定了皮带传动的效率、运行噪音水平以及皮带的实际使用寿命。从结构设计逻辑来看,这套支撑结构采用分体式组合设计,主要包含安装底座、立式支撑臂、辊轴定位套、加强筋结构以及紧固件连接位几个核心部分,安装底座为矩形板式结构,
底座上设置四个对称分布的沉头螺栓安装孔,可通过内六角螺栓直接固定在车床床身的预设安装平面上,沉头孔的设计能够保证螺栓安装后端面与底座平面齐平,不会出现突出结构干涉皮带运行路径,底座与床身安装面的接触平面做了铣平加工处理,能够保证安装后整体的平面度,避免因安装面不平导致支撑臂出现倾斜,进而引发皮带跑偏、辊轴偏磨的问题。立式支撑臂采用立板加三角加强筋的结构形式,立板上开设同轴的辊轴安装孔,孔位与底座安装平面的垂直度公差控制在0.02mm以内,能够保证辊轴安装后与皮带传动平面保持平行,避免辊体运行过程中出现轴向窜动;三角加强筋设置在立板与底座的连接转角位置,筋板厚度与立板厚度保持一致,通过一体化的结构连接提升整体支撑刚性,
在承受皮带张紧的侧向拉力时,能够有效降低立板的形变量,避免长期运行后支撑臂出现弯曲变形。辊轴定位套采用台阶式轴套结构,内孔与辊轴的配合选用间隙配合公差,既能够保证辊轴转动过程中的灵活性,又不会因配合间隙过大导致辊轴出现径向跳动,轴套与支撑臂立板的安装孔采用过盈配合压装固定,配合面的粗糙度控制在Ra1.6以下,保证压装后不会出现松脱转动的问题。从安装边界尺寸来看,这套支撑结构的底座横向安装孔距为120mm,纵向安装孔距与CA6140车床床身的预设安装位完全匹配,整体安装后突出床身平面的高度经过精准核算,既能够保证皮带辊的安装高度与电机输出轮、主轴箱输入轮的中心高保持一致,又不会与周边的润滑管路、防护罩结构产生干涉。在实际应用场景中,
这套支撑结构除了应用在CA6140普通车床上,也可适配同规格的其他卧式车床皮带传动张紧结构,安装过程中需要先将底座在床身安装位做预固定,通过百分表打表校正支撑臂上辊轴安装孔的同轴度与平行度,确认位置精度符合要求后再将连接螺栓按对角顺序拧紧,避免拧紧过程中出现位置偏移;日常设备维护过程中,可定期检查支撑结构的连接螺栓是否出现松动,支撑臂是否存在变形,辊轴转动是否存在卡滞问题,及时清理支撑结构表面积累的切屑与油污,避免杂质进入辊轴配合面加剧磨损。这套结构在设计过程中充分考虑了车床运行的实际工况,没有采用多余的复杂结构,所有受力部位都做了对应的加强处理,安装定位基准清晰,加工工艺性良好,适合常规的铣削、钻削加工流程,不需要特殊的加工设备即可完成生产制造,同时各部件的互换性较强,后期维护更换时不需要对原有安装位做二次加工,能够直接替换原有磨损的支撑部件,降低设备维护的成本与停机时间。在三维建模过程中,所有结构的尺寸公差、配合关系都按照实际机械加工的要求进行设定,各零件的装配约束完全模拟实际装配流程,能够直接用于工程图导出、加工工艺编制以及虚拟装配验证,帮助设计人员提前排查装配干涉、结构强度不足等潜在问题,缩短部件的设计迭代周期。
- 全部评论(0)
- 模板大小: 1.44 MB
- 售价:5金币
- 下载次数: 7
- 系统要求: SOLIDWORKS,Rendering
- 软件分类: 机床
