CA6140车床手动压紧操纵机构装配结构

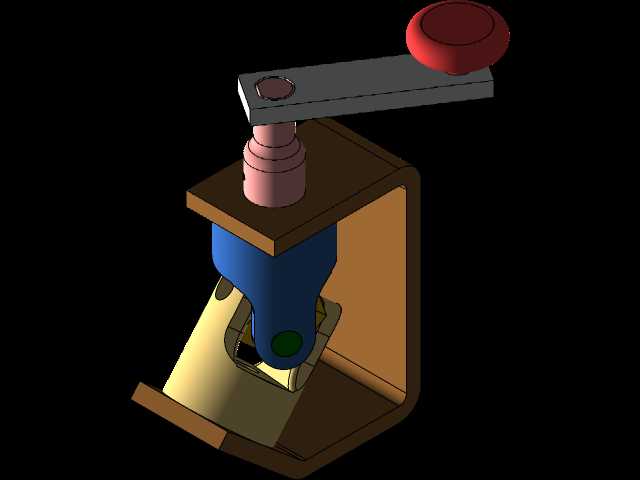

　　这套装配结构是CA6140普通车床上用于工件装夹辅助压紧的手动操纵组件，在实际车间加工场景中，这类手动操纵机构常布置在车床溜板箱附近或者工装夹具的操作侧，方便操作人员在装夹工件、调整工位时快速完成压紧与松开动作，不需要额外接入气动或者液压动力源，完全依靠手动操作就能输出足够的压紧力，适配小批量零件加工、工装快速调试的作业场景，对于没有集中供气的小型加工车间来说，这类纯机械手动结构的可靠性远高于需要配套动力源的压紧装置，日常维护只需要定期在铰接位置加注润滑脂即可，不需要复杂的管路检修或者密封件更换作业。从结构设计逻辑来看，这套组件采用了杠杆增力的传动思路，顶部带红色操作手球的长手柄作为力输入部件，操作人员扳动手柄时，

　　动力通过中部的阶梯状导柱向下传递，导柱与蓝色的滑动套采用间隙配合，配合间隙控制在0.02-0.04mm之间，既保证滑动过程无卡滞，又避免间隙过大导致的压紧位置偏移，滑动套外侧的U型安装支架作为整个机构的承载基座，支架底部预留了两个安装通孔，可以通过内六角螺栓直接固定在车床床身或者专用工装的安装平面上，安装时需要保证导柱的滑动方向与被压紧工件的受力面垂直，否则会出现压紧力分力过大、实际压紧力不足的问题。下部的黄色摆动压头是直接接触工件的执行部件，压头与导柱下端采用铰接连接，铰接位置设置了耐磨衬套，衬套采用锡青铜材质，能够承受反复摆动带来的磨损，压头的工作面做了圆弧过渡处理，避免压紧时在工件表面压出明显压痕，

　　对于表面质量要求较高的精加工零件，还可以在压头工作面粘贴聚氨酯垫片进一步保护工件表面。整个机构的行程设计经过实际工况验证，手柄扳动角度在0-75度范围内时，压头的垂直行程可以达到12mm，足够满足常规轴类、盘类零件装夹时的压紧行程需求，当手柄扳动到极限位置时，整个传动链路会越过力学死点，实现自锁，此时即使操作人员松开手柄，压紧力也不会自行消退，能够保证加工过程中工件不会因为切削振动出现松动，需要松开工件时只需要反向扳动手柄，即可带动压头抬起，脱离工件表面。在建模过程中，所有铰接位置的装配约束都按照实际装配关系设置，转动副保留了合理的转动间隙，滑动副设置了行程限位，避免出现机构运动干涉的问题，

　　每个零件的建模精度都控制在IT7级公差范围内，和实际加工的零件尺寸公差保持一致，能够直接用于机构运动仿真、装配工艺模拟，也可以作为同类手动压紧机构设计的参考原型，设计人员可以根据实际安装空间的大小，等比例缩放支架尺寸、调整手柄长度来适配不同的压紧力需求，当需要更大压紧力时，可以适当加长手柄长度，利用杠杆原理放大输出力，但是要注意校核导柱和铰接销的剪切强度，避免受力过大出现零件断裂的问题。在实际安装调试时，需要先将U型支架固定在安装基准面上，打表检测导柱滑动方向与基准面的垂直度，误差控制在0.05mm/100mm以内，然后依次装入滑动套、导柱、铰接压头，最后装入手柄和顶部操作手球，装配完成后反复扳动手柄，检查整个运动过程是否有卡滞、异响，确认压头在全行程范围内运动顺畅后，再进行压紧力测试，通过测力扳手检测手柄扳动力，正常操作下扳动力控制在150N以内时，输出压紧力可以达到1200N，能够满足大部分常规金属切削加工时的工件压紧需求。
