自锁式塑料电缆扎带结构设计方案

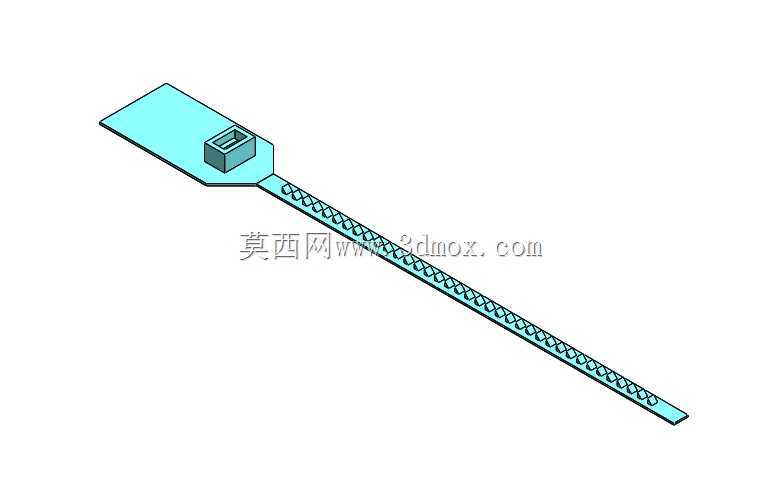

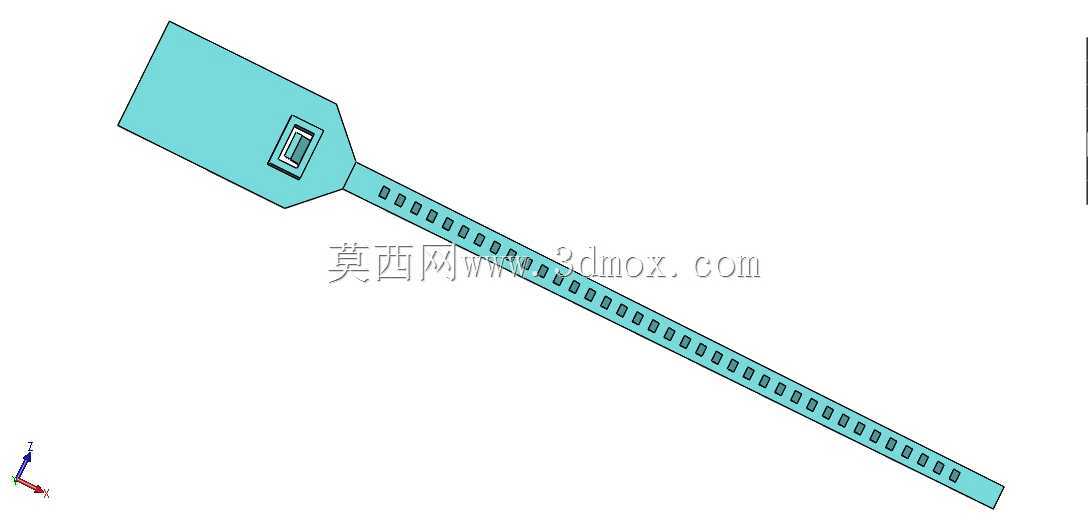

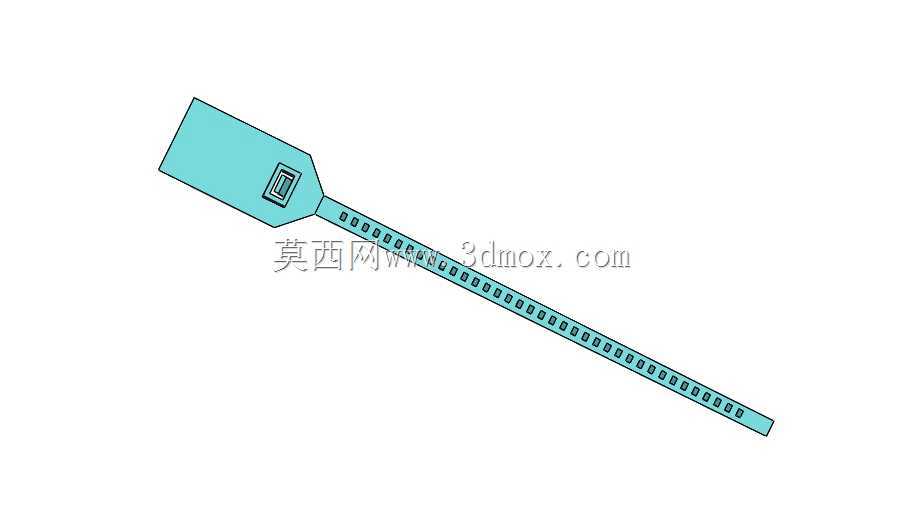

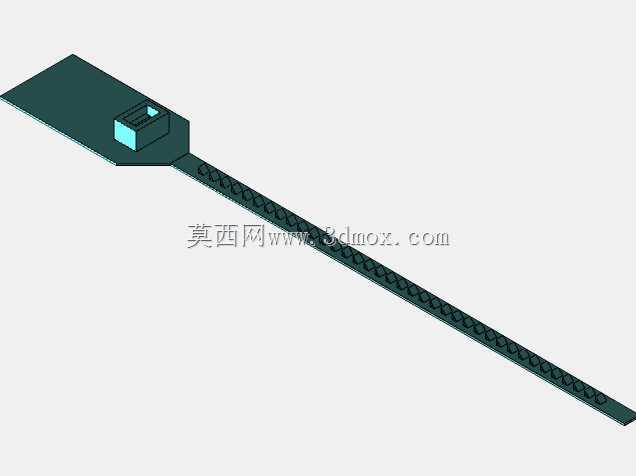

　　在电气柜布线、机床线束整理、通讯设备走线、家电内部线束排布等场景中，线束的规整固定直接影响设备内部的散热效率、后期维护便利性，甚至关乎线路运行的安全稳定性，自锁式电缆扎带是这类场景中应用最广泛的束线紧固件之一。这款扎带采用一体式注塑成型的结构设计，整体分为头部锁止座、带身齿条、尾部穿入端三个功能区段，没有额外的金属嵌件或者组装零件，依靠塑料自身的结构形变实现锁止功能，适配常规的尼龙PA66注塑工艺，量产时模具结构简单，成型周期短，单件生产成本可控。从实际使用的工况出发，设计时首先考虑了穿线操作的便捷性，尾部做了斜切收窄的导向处理，作业人员无需额外对齐就能快速将带身穿入头部的锁止孔，哪怕是带防护手套的现场布线作业，也能单手完成穿入、

　　拉紧的操作，适配车间批量布线的作业节奏。带身的连续齿条采用单侧排布的结构，齿形角度经过反复校核，锁止时头部的弹性卡舌会嵌入齿条的齿槽内，反向拉扯时卡舌会与齿槽形成楔形自锁，不会出现松脱滑齿的问题，同时齿根位置做了圆弧过渡处理，避免齿条根部应力集中导致带身断裂，在常规的-20℃到80℃工作环境下，束紧后能保持稳定的锁止力，不会因为材料的轻微蠕变出现松垮。头部的锁止座做了加厚的框型结构，穿带孔的内壁做了导向倒角，既能够保证卡舌的弹性形变空间，也能避免穿带时带身的齿条刮蹭孔壁产生毛屑，锁止座的上端面做了平面处理，当扎带束紧后，这个平面可以贴合线束或者安装基面，不会出现凸起的棱角刮破线缆绝缘层，也方便作业人员后续用剪钳齐根剪断多余带身，

　　不会留下尖锐的断口。带身的截面采用带圆弧过渡的扁形结构，相比圆形截面的扎带，和线束的接触面积更大，束紧时单位面积的压强更小，不会因为束紧力过大压伤线缆的绝缘外皮，同时带身的厚度做了梯度优化，靠近头部的区段厚度略大于尾部，避免束紧时靠近头部的受力位置出现断裂。在安装边界的适配性上，这款扎带的锁止座外部尺寸紧凑，在电气柜的线槽旁、机床的走线槽内、狭小的家电内部腔体中，都不会占用过多的安装空间，带身的有效束紧直径覆盖了从小型信号线束到粗动力电缆的常用规格范围，既可以单根使用束紧单束线缆，也可以多根配合完成多路线缆的分层固定。设计过程中针对锁止可靠性做了结构验证，卡舌的悬臂长度和厚度经过多轮调整，既保证穿带时的阻力足够小，不会出现穿带卡顿，

　　也能保证锁止后承受额定拉力时不会出现卡舌翻折失效，同时带身的齿条间距做了优化，束紧时可以实现更小的调节档位，适配不同直径的线束束紧需求，不会出现档位跨度过大导致束紧过松或者过紧的问题。针对户外使用的场景，结构上预留了材料改性的适配空间，若采用添加抗UV助剂的尼龙材料生产，这款结构的扎带也可以用于户外光伏布线、通讯基站走线等场景，结构本身不会因为材料的小幅调整影响锁止性能。另外，扎带头部的侧面没有多余的凸起结构，当多根扎带并排使用时，锁止座可以紧密贴合排列，不会出现相互干涉的问题，方便在密集布线的区域完成规整走线，整体结构没有复杂的曲面或者倒扣，注塑生产时可以采用简易的两板模结构，进胶点设置在锁止座的端面，不会在带身的功能区域留下进胶痕影响结构强度，成型后浇口残留的处理也非常简便，适合大批量的工业化生产。在实际设备维护场景中，这种一体式自锁扎带如果需要拆卸，只需要用一字螺丝刀按压外露的卡舌就能松开锁止，相比一次性不可拆卸的扎带结构，能减少后期线路调整时的配件损耗，当然如果需要永久固定，也可以在束紧后将多余带身剪断，实现可靠的永久固定。
