折叠式便携干酒精野营加热炉结构设计

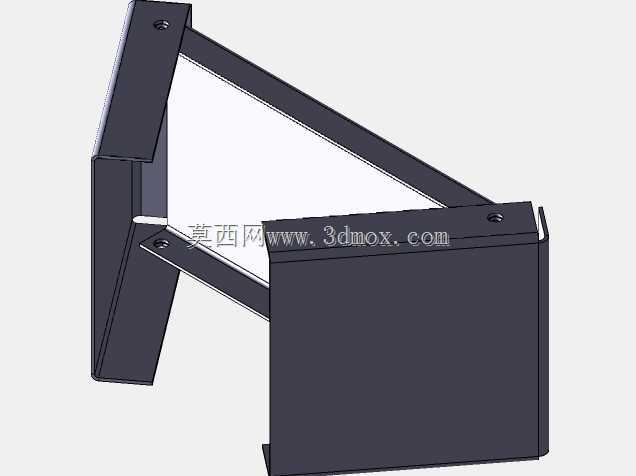

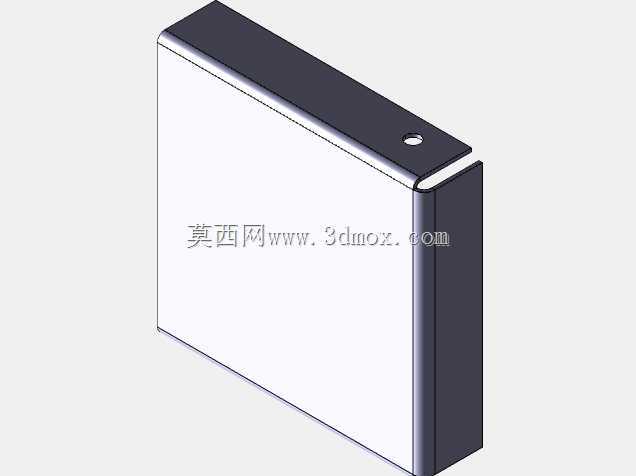

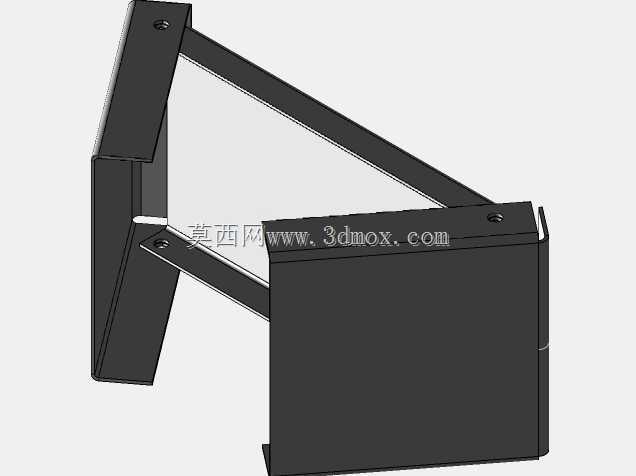

　　这款折叠式便携干酒精野营炉，核心面向轻量化户外出行场景设计，覆盖单人徒步露营、短途户外野餐、应急野外加热等实际使用需求，整体结构围绕便携收纳、快速展开、稳定支撑三个核心使用痛点做针对性优化，没有多余的冗余结构，所有钣金折弯件都兼顾结构强度与轻量化需求。从实际使用逻辑出发，炉体采用薄钢板折弯成型的分体铰接结构，展开后可形成稳定的三角支撑承托面，能够稳定放置直径60mm到80mm的小型金属容器，满足单人份餐食加热、饮用水煮沸的使用需求，折叠后整体可收拢为扁平状结构，收纳厚度仅11mm左右，可轻松放入背包侧袋、户外工具包甚至衣物口袋中，不会占用过多的携行空间，适配轻量化户外出行的负重要求。从结构设计细节来看，

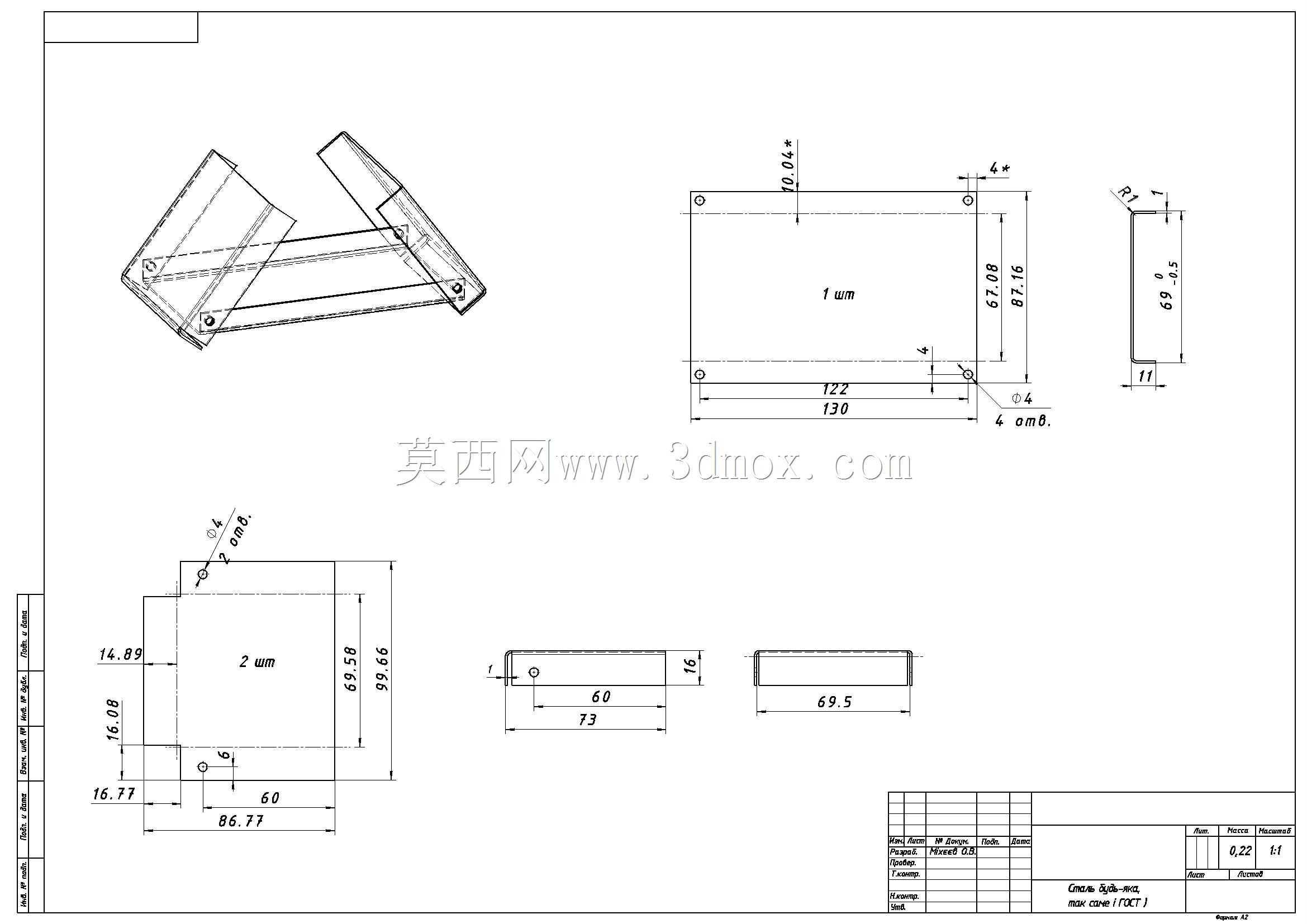

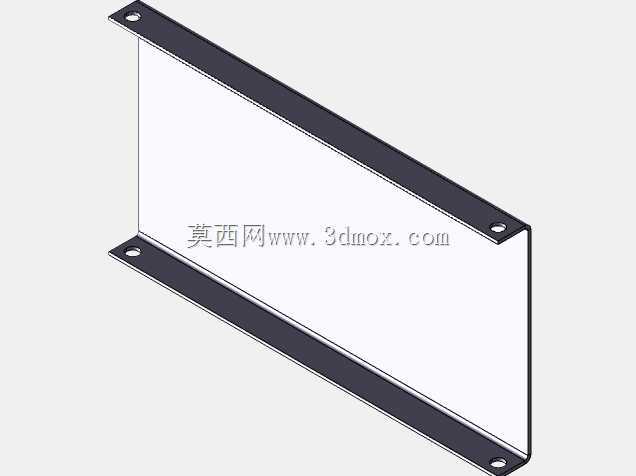

　　炉体的各铰接位置采用一体冲压的翻边铆接结构，没有额外的销轴类紧固件，既减少了零件数量降低装配复杂度，也避免了户外使用过程中小零件脱落丢失的问题；炉体侧壁预留的通风缺口，在干酒精块燃烧过程中可形成自然的空气对流通道，保证酒精充分燃烧减少黑烟产生，同时侧壁的高度经过反复校核，既能够形成足够的围挡减少户外侧风对火焰的干扰，也不会因为围挡过高导致氧气供给不足影响燃烧效率。从尺寸边界来看，炉体完全展开后，整体承托面的长宽尺寸控制在130mm×99mm范围内，底部支撑脚的跨度经过配重校核，放置1.5kg以内的盛水容器时不会出现侧翻风险；炉体承托面的1mm厚度钢板经过折弯翻边加强，在承托高温容器时不会出现明显的形变，所有钣金边缘都做了R0.

　　8mm的圆角处理，避免使用和收纳过程中划伤手部或划破携行包具。在实际使用场景中，这款炉具不需要额外的组装步骤，从收纳状态展开仅需3秒左右即可放置在平整地面使用，干酒精块可直接放置在炉体底部的承托凹槽内，凹槽的深度设计刚好可以固定常规尺寸的固体干酒精块，避免酒精块滑动移位；使用完成后待炉体自然冷却，可直接收拢为扁平状态收纳，不需要额外的清洁维护，表面的少量燃烧残留可直接用干布擦拭去除，适配户外场景下的粗放使用需求。从结构建模的角度来看，这款炉具的所有零件都采用等壁厚钣金设计，折弯角度全部为90度或固定斜角，没有复杂的曲面造型，加工时仅需要通过激光切割下料、数控折弯、铆接三个工序即可完成成品生产，加工成本低且良品率高，

　　适合小批量量产加工；建模过程中需要重点校核铰接位置的转动间隙，保证折叠和展开过程中没有卡滞，同时展开到位后各支撑面能够保持在同一水平面上，避免放置容器后出现倾斜洒漏的问题；另外炉体各部位的通风孔位置需要经过流体逻辑校核，保证燃烧区域的空气流通量匹配干酒精块的燃烧耗氧需求，避免出现燃烧不充分、火焰飘忽的问题。针对户外使用的特殊需求，这款炉具的结构没有采用任何易损的非金属零件，整体全金属结构可适应高低温、潮湿、沙尘等各类恶劣户外环境，长期存放也不会出现老化失效的问题，除了日常户外露营使用外，也可作为应急包内的备用加热设备，满足灾害应急、野外作业等特殊场景下的简易加热需求。
