直径200毫米轮辐式滑板车行走轮结构

　　在短途代步设备、轻型移动工装、小型仓储转运载具的行走机构设计中，这类直径200毫米的轮辐式行走轮是应用频次极高的通用部件，很多刚接触结构设计的工程师容易忽略这类行走部件的细节设计，往往直接调用通用模型却不核对安装边界，最终导致装配干涉、轮体承重不足、行驶抖动等实际问题。从实际应用场景来看，这类轮子除了适配常规的成人及儿童滑板车，也常被改装应用在轻型折叠手推车、厂区小型转运料架、户外露营折叠推车的行走端，甚至部分小型服务类移动机器人的从动轮也会选用同规格轮体，核心原因是200毫米的轮径刚好兼顾了越障能力与安装空间占用——过小的轮径在经过地砖缝隙、车间地面小凸起、户外碎石路面时容易卡滞，过大的轮径则会抬升载具整体重心，降低移动过程中的稳定性，同时会占用过多底部安装空间，影响载具的折叠收纳结构设计。

　　从功能特性来看，这款轮体采用外圈软质耐磨层加内圈硬质支撑辐板的组合结构，外圈黑色部分为高耐磨聚氨酯材质，邵氏硬度控制在80A到85A之间，既能够在硬质铺装路面行驶时过滤微小震动，降低行走过程中的噪音，也能避免纯硬质塑料轮在长期受压后出现的外圈开裂、磨损过快问题；内圈红色轮辐采用等距七辐式对称结构，这种辐条设计并非单纯为了外观造型，等距分布的辐条能够在轮体承受径向载荷时将应力均匀分散到整个轮圈，相比实心轮体结构，在保证同等承重能力的前提下能降低40%左右的轮体自重，同时辐条之间的镂空区域可以在轮体高速转动时形成空气对流，带走外圈摩擦产生的部分热量，避免长时间连续行驶时聚氨酯层因过热出现软化脱胶的问题。轮体中心的安装位采用阶梯式轴孔设计，预留了标准轴承的安装卡位，虽然当前模型未内置滚珠轴承结构，但轴孔的配合公差是按照标准6001系列深沟球轴承的尺寸设计的，实际装配时可以直接压入对应规格轴承，不需要额外做二次加工，轴孔端部的红色装饰环同时也起到轴承轴向限位的作用，能够避免轴承在轮体转动过程中出现轴向窜动。

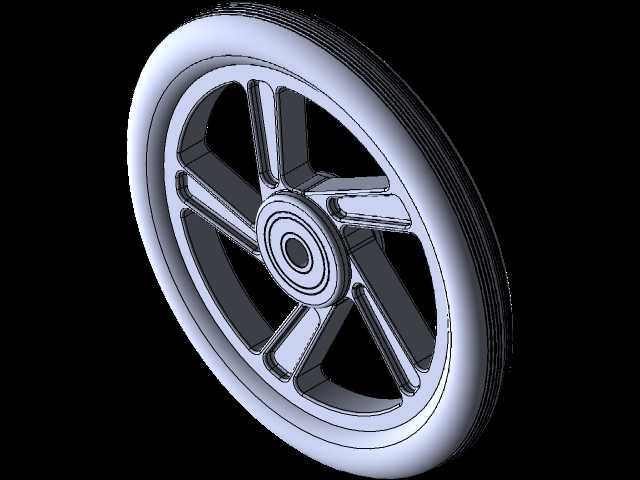

　　从设计思路层面拆解，这款轮体的建模逻辑完全遵循工程化设计要求，首先确定200毫米的标称轮径为外圈最大外圆尺寸，轮体总宽度控制在30毫米，这个宽度尺寸是经过实际受力核算的，200毫米轮径搭配30毫米宽度的接触面，在常规100公斤额定承重下，单位面积的接地压力刚好处于聚氨酯材质的长期许用应力范围内，不会出现轮体局部压溃的问题。轮辐的厚度从中心轮毂处的8毫米逐步过渡到轮圈连接处的5毫米，这种变厚度设计既保证了中心安装位置的结构强度，避免轴孔位置受冲击时出现开裂，也尽可能减少了轮辐末端的材料堆积，降低注塑生产时出现缩痕的概率。外圈的聚氨酯层与内圈轮辐的结合面设计了周向的凹槽结构，实际生产时两种材质通过二次注塑成型，凹槽能够大幅提升软硬材质的结合力，避免长期使用后外圈与内圈出现相对滑动、脱层的问题。

　　在安装边界方面，工程师调用该模型做装配设计时需要注意几个核心尺寸：轮体中心安装孔的基准直径为12毫米，适配直径12毫米的轮轴，轴承安装位的内孔直径为28毫米，深度为7毫米，两侧轴承位之间的中心轮毂宽度为16毫米，装配时轮轴的固定端需要预留至少2毫米的轴向窜动间隙，避免轮体转动时与轮架发生摩擦；轮体的最大回转半径为100毫米，设计轮架的安装槽时，内槽宽度需要比轮体总宽度大2到3毫米，轮架侧板与轮体侧面的间隙控制在1到1.5毫米即可，间隙过大会导致轮体摆动，间隙过小则容易在轮体受热膨胀时出现卡滞。另外需要注意，这款轮体的设计额定承重为单轮100公斤，装配在四轮载具上时整体额定承重建议不超过300公斤，避免对角轮受力过载导致辐条断裂；轮体的外圈没有设计防滑花纹，更适合在水泥、沥青、环氧地坪等硬质平整路面使用，如果需要在湿滑瓷砖、泥泞路面使用，需要在外圈追加防滑纹路结构，不能直接套用该模型做量产设计。
