胶合板激光切割壁挂挂钩结构设计

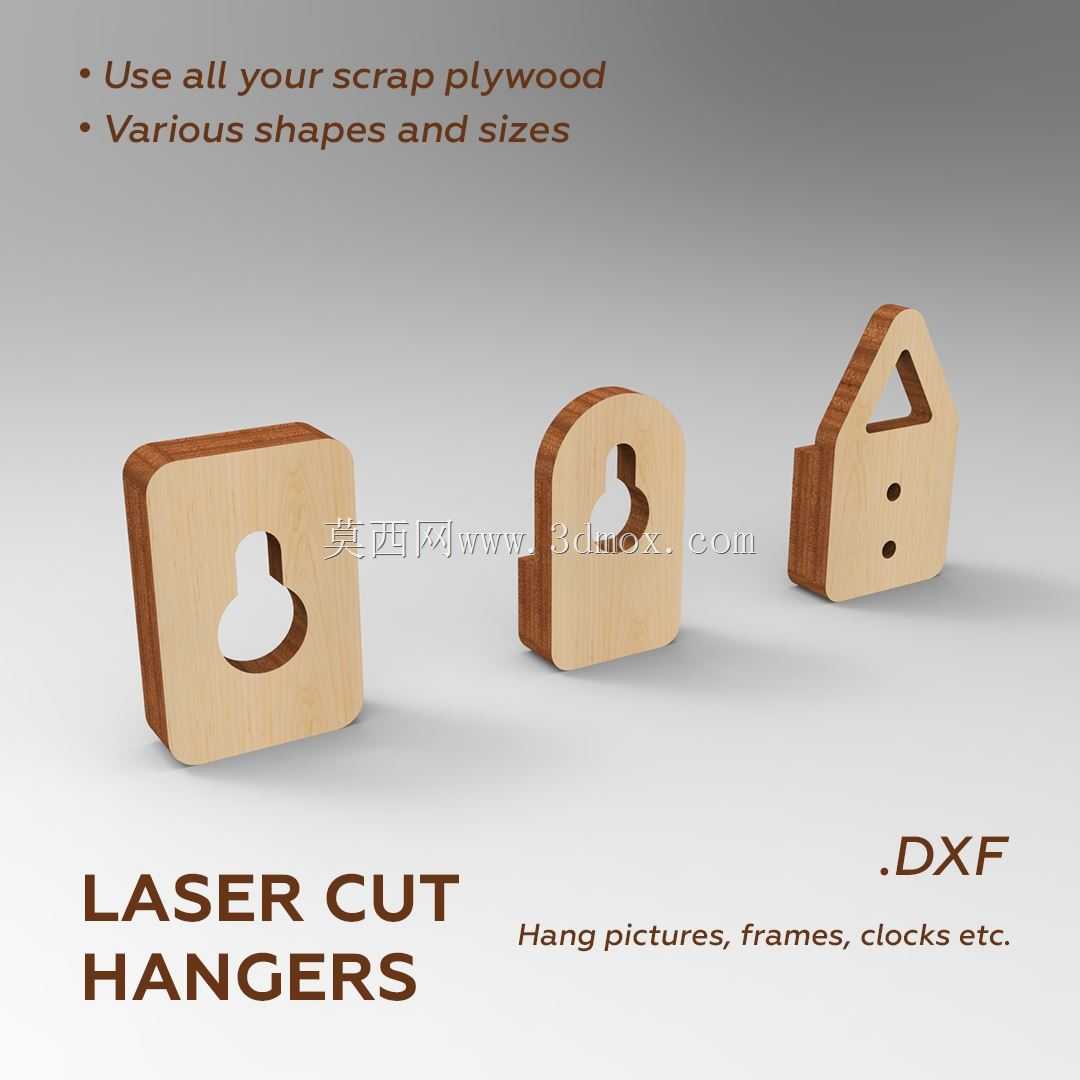

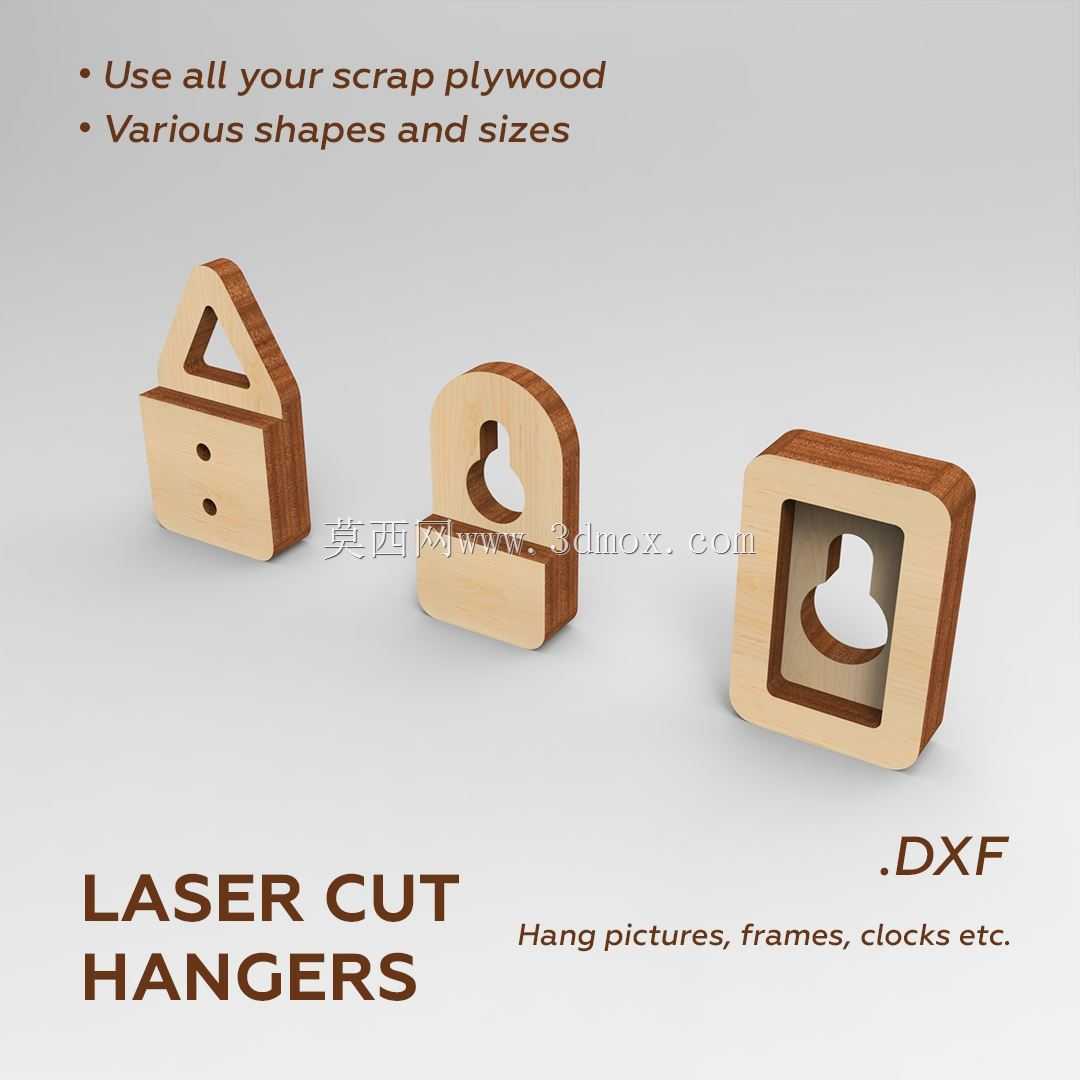

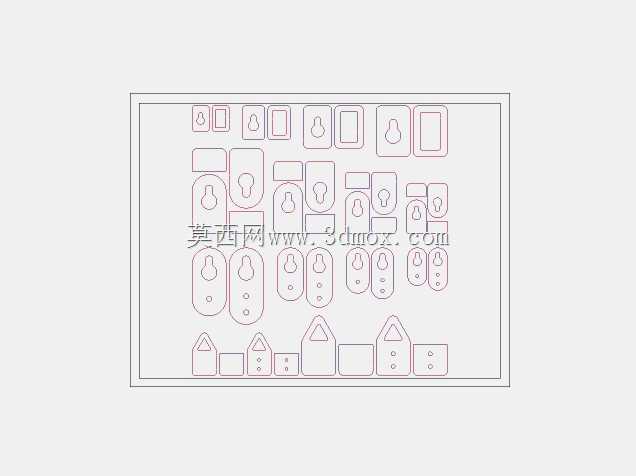

　　这套壁挂挂钩件面向室内墙面轻载挂装场景，主要解决相框、装饰画、小型时钟、轻质木框等物件在墙面固定时缺少合适挂钩的问题。零件采用胶合板平板下料思路完成，所有轮廓均为二维闭合图形，适合通过激光切割设备直接加工，不需要额外铣削、注塑或复杂折弯工序。现场制作时，可利用装修、木作加工或样板制作剩余的胶合板边角料，按照不同外形轮廓切出独立挂片，再通过简单叠合、胶粘或螺钉固定形成具有一定厚度的挂钩本体。

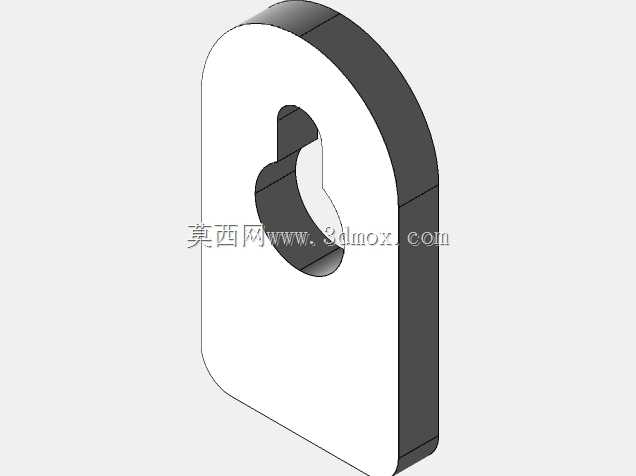

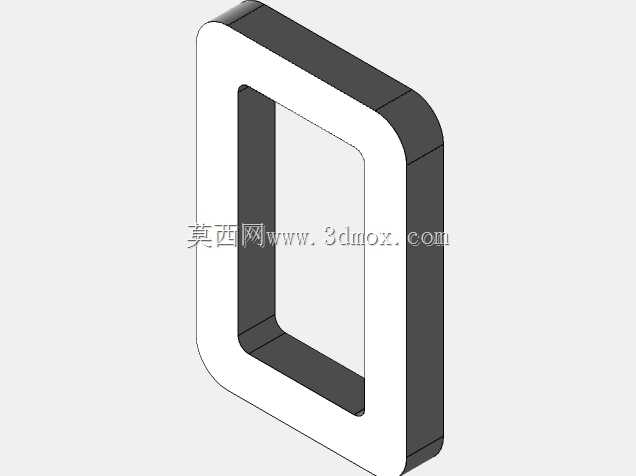

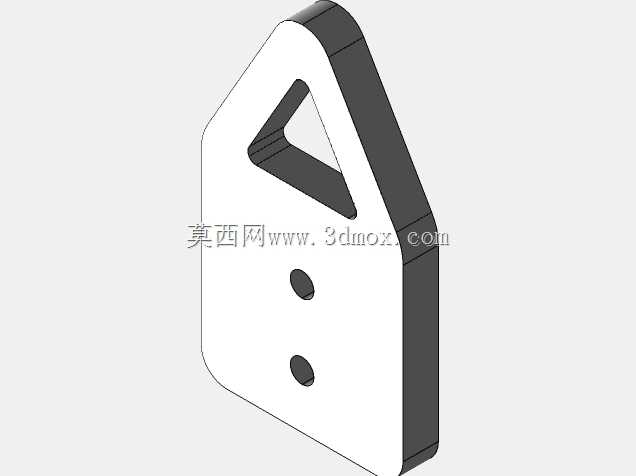

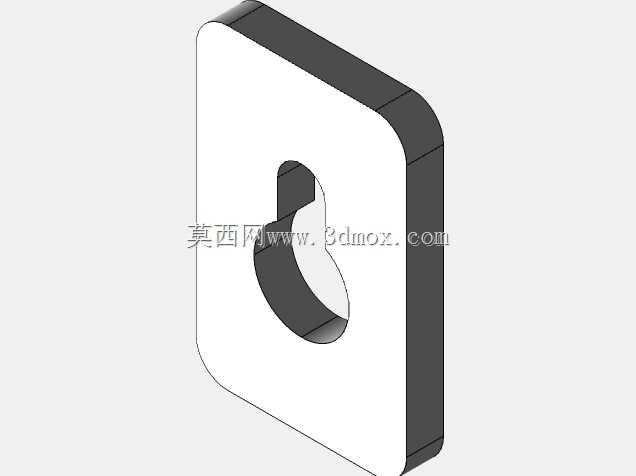

　　从结构功能上看，挂钩本体承担两类受力：一是墙面固定点传来的拉拔载荷，二是悬挂物件绳圈、挂孔或金属吊环施加的竖向剪切载荷。三角形款采用上部三角镂空与下部双孔布置，外形紧凑，两个安装孔可分散墙面固定应力，适合挂装窄边画框或小型装饰板；中部葫芦形款在单片板上开出葫芦形挂孔，孔位上部宽、下部窄，既便于挂钉头部进入，又能在挂装后限制绳圈横向脱出；方形框式款由外框和内凹挂腔组成，挂点藏在框体内部，外观更完整，适合对视觉整洁度要求较高的墙面布置。

　　设计时没有采用复杂曲面承载，而是利用胶合板层压方向的平面强度和叠层厚度形成承托。板材厚度可根据常用余料规格选择，较薄板可两片或多片叠合，外轮廓对齐后粘接，使挂钩侧面形成明显层纹，既提高挂钩颈部抗弯能力，也避免单片薄板在挂重物时沿木纹方向开裂。挂钩与墙面接触的背面应保持平整，安装孔位置需避开板件边缘过近区域，孔边到外轮廓的距离不宜小于单板厚度的两倍，以降低螺钉拧紧时边缘劈裂风险。

　　实际安装边界主要由墙面条件和悬挂物重量决定。若固定在木质墙板、胶合板背板或木龙骨上，可直接用小圆钉或木螺钉穿过预留孔；若固定在抹灰墙、砖墙或混凝土墙面上，则应配合墙塞或膨胀管，不能仅依赖薄板与墙面的摩擦力。挂点高度需根据被挂物件的吊绳位置反推，挂钩凸出墙面的厚度不宜过大，否则画框背面会产生明显前倾；方形框式结构因外框包围挂腔，挂钉头部可藏入腔内，能够减小物件与墙面之间的间隙。

　　在三维建模过程中，应先按平面轮廓建立草图，再依据板材厚度拉伸为实体。不同款式虽然外观差异明显，但核心逻辑一致：外轮廓负责造型和接触边界，内孔负责挂装或避让，安装孔负责与墙面连接。葫芦孔的收口段要控制圆弧过渡，避免尖角造成应力集中；三角形镂空的圆角半径应与激光切割光斑和刀具最小转角相匹配；方形内框的四角同样建议保留小圆角，使切割路径连续稳定。叠合款建模时可将不同层板按相同轮廓复制，侧面保留层板纹理方向，便于加工前核对材料利用率。

　　这类件不属于高承载起重吊具，适用范围集中在轻质家居饰品和小型木制品。选型时应把悬挂物重量、重心位置、绳圈直径和墙面材质一起校核。若画框重心远离墙面，挂钩颈部会承受附加弯矩，应优先选择方形框式或双片叠合结构；若只是挂轻质时钟或小相框，三角形和葫芦形单片结构即可满足。通过多款轮廓组合，使用者可以在同一批余料上嵌套排样，减少废料，同时形成风格统一的墙面挂装配件。
