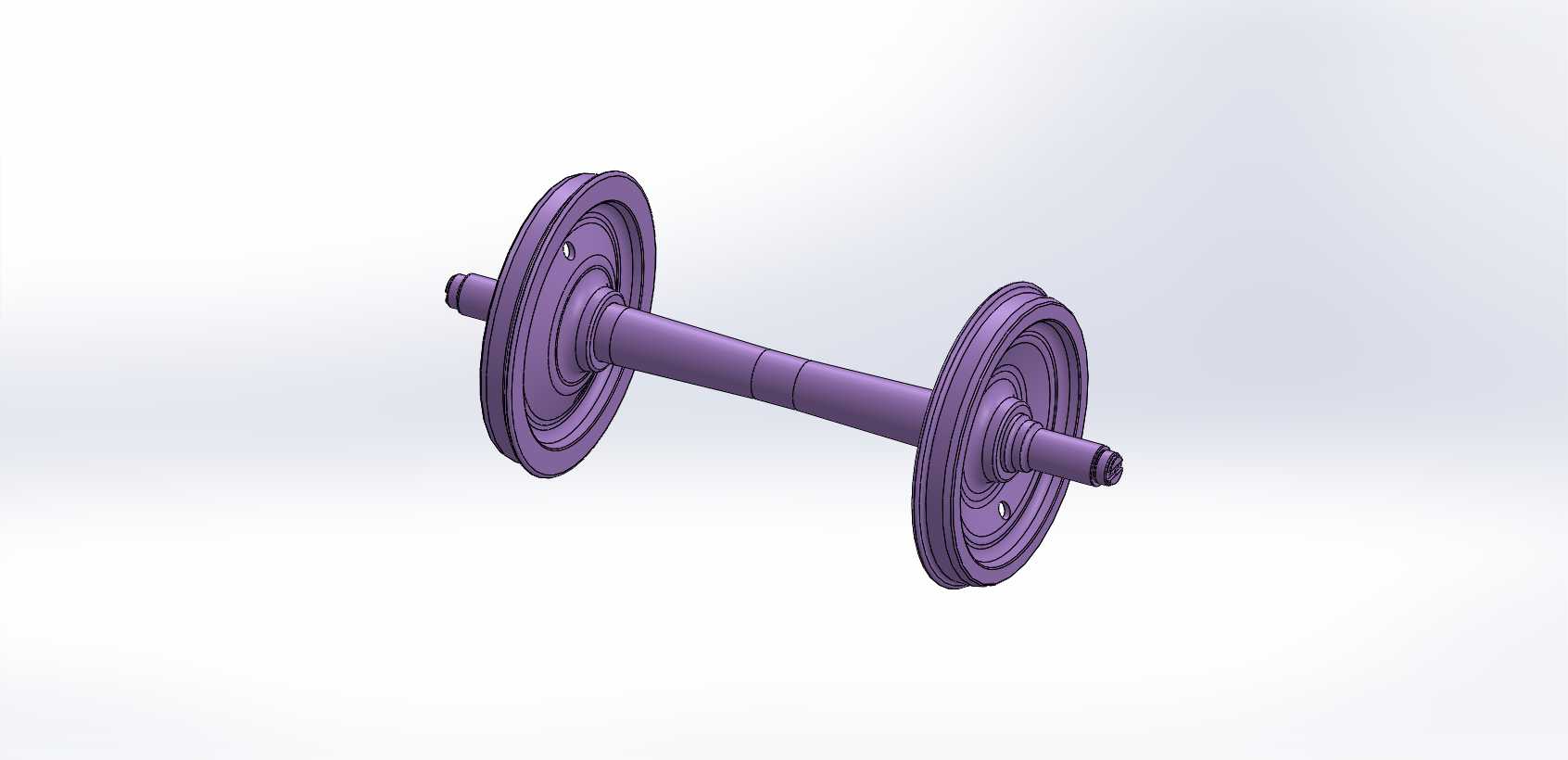

轮对作为轨道类走行设备的核心承载部件,直接承担整台设备的全部垂向、横向与纵向载荷,同时在走行过程中完成与轨面的滚动接触,传递牵引力与制动力,是保障走行平稳性与运行安全的关键构件。这款RU-950规格的轮对,采用整体式车轴搭配压装式车轮的经典结构,车轴中段为等直径光轴设计,两端轴颈位置预留了轴承安装位,轴端设置有轴端紧固结构的配合台阶,可适配标准圆锥滚子轴承或圆柱滚子轴承的安装需求,满足不同走行工况下的径向与轴向承载要求。车轮采用辐板式整体轮结构,轮缘高度、踏面锥度均按照轨道走行的通用标准设计,踏面经过型面优化,可在直线走行时自动对中,曲线通过时减少轮缘与轨侧的硬摩擦,降低走行过程中的磨耗速率。
从实际应用场景来看,这类轮对可适配窄轨工矿运输车辆、厂区轨道转运平车、小型轨道工程作业车等多种设备,在厂区物料转运、矿山井下运输、景区轨道观光车辆等场景中都能见到同结构轮对的应用。设计过程中首先明确了承载边界,轮对的额定轴重按照常规工矿转运设备的载荷上限预留了足够安全系数,车轴的材质选用符合轨道构件要求的优质碳素结构钢,经过调质处理后芯部具备足够韧性,轴颈位置经过表面淬火处理,提升与轴承配合面的耐磨性能,避免长期交变载荷下出现轴颈磨损、疲劳裂纹等问题。车轮与车轴的配合采用过盈压装工艺,配合过盈量按照轴径与轮径的比例计算选定,压装过程中严格控制压入速度与压装力曲线,保证车轮与车轴结合牢固,不会在长期交变载荷下出现轮轴松脱的问题。
安装边界方面,两端轴颈的同轴度公差控制在较高精度等级,保证车轮压装后两轮缘内侧距符合轨道通行的标准要求,避免运行过程中出现啃轨、脱轨的风险。车轴上预留的制动盘安装座、齿轮安装位可根据不同设备的驱动与制动需求选配相应部件,若为从动轮对可取消齿轮安装位,仅保留轴颈与密封件配合台阶;若为驱动轮对,可在车轴对应位置压装传动齿轮,配合减速机构传递走行动力。轮对的整体动平衡精度按照旋转构件的通用要求调校,减少高速走行过程中的横向振动,提升走行平稳性,降低对轴承与轨道的冲击载荷。
在结构细节设计上,车轮辐板上开设的工艺孔可兼顾减重与吊装需求,同时方便检修过程中穿过工具完成轴端部件的拆装作业;车轴上的退刀槽、圆角过渡位置均按照应力集中系数最小的原则设计,避免截面突变位置在长期交变载荷下出现疲劳断裂;轮缘与踏面的过渡圆弧经过优化,减少过曲线时的接触应力集中,延长车轮的使用寿命。实际选型过程中,需要根据使用场景的轨距、额定载荷、最高走行速度匹配对应的轮对参数,这款950mm直径规格的轮对,适配的轨距范围覆盖常规窄轨与标准窄轨场景,轴颈尺寸可适配多数通用型号的走行轴承,具备较强的通用性,无需对设备的走行架结构做大幅修改即可完成替换安装。
从维护角度来看,整体式压装轮对的结构简单可靠,日常检修仅需检查轮缘磨耗量、踏面擦伤情况、轴温变化即可,当踏面磨耗到限时可通过镟修工艺恢复踏面型面,轮缘磨耗超限时再进行整体更换,全生命周期内的维护成本较低,非常适合工矿厂区这类运维条件相对有限的使用场景。设计建模过程中,对轮对的所有配合尺寸、形位公差都做了明确标注,车轮与车轴的配合面、轴承安装面的粗糙度要求也按照机加工工艺标准做了对应设置,可直接用于指导生产加工,也可作为走行部系统仿真分析的基础模型,用于开展轮轨接触应力分析、车轴疲劳强度校核、走行平稳性仿真等相关计算工作。
