Joinmax全向轮结构设计

　　这款全向轮主要面向移动机器人、AGV小车、智能仓储转运设备的行走机构设计，区别于传统脚轮仅能实现转向+直行的运动模式，全向轮可依托轮体周向分布的从动滚轮，实现平面内任意方向的平移、原地旋转以及复合运动，无需额外设置转向舵机即可完成零转弯半径的姿态调整，在狭窄仓储通道、紧凑作业工位的转运场景中，能大幅缩减设备运行所需的空间余量，提升路径规划的灵活性。

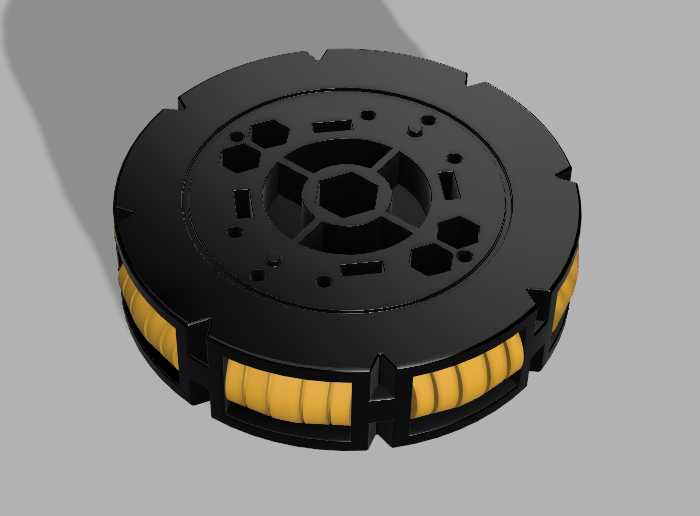

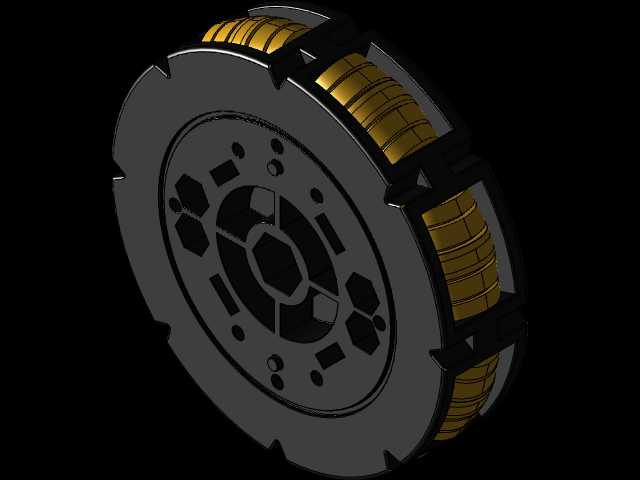

　　从结构设计逻辑来看，轮体主体采用分体式轮毂拼接结构，中心设置六边形传动孔，可直接与对应规格的驱动轴配合传递扭矩，避免了传统键连接带来的轴孔加工精度要求高、长期运行易出现键槽磨损旷量的问题，轮毂周向均匀分布的镂空槽与安装孔，一方面用于降低轮体自身转动惯量，提升驱动响应速度，另一方面为从动滚轮的安装轴提供固定点位，同时兼顾轮体整体的结构强度，避免重载下轮毂出现形变。轮缘位置等距排布的黄色从动滚轮，轴线与主轮轴线呈垂直布置，滚轮外圆略突出主轮外轮廓，当主轮沿自身轴线转动时，从动滚轮随主轮同步公转提供直行驱动力，当设备需要横向移动时，从动滚轮可绕自身轴线自转，抵消横向运动的摩擦阻力，实现无侧滑的横向位移。

　　在安装边界设计上，轮毂端面的多组安装孔位按照标准安装节圆布置，可兼容多数常规移动底盘的轮组安装支架，中心传动孔的尺寸匹配常用的小型驱动电机输出轴规格，无需额外定制转接法兰即可完成装配。轮体的整体宽度控制在紧凑区间，不会过多占用底盘的横向安装空间，从动滚轮的突出量经过反复校核，既保证横向运动时滚轮与接触面充分接触，避免主轮轮缘直接剐蹭地面，又不会因突出量过大导致主轮直行时出现滚动虚位、传动效率下降的问题。

　　实际应用中，这类全向轮通常以三个或四个为一组搭配使用，通过差速控制各个主轮的转动方向与转速，即可实现设备的全向运动，相比麦克纳姆轮，该结构的从动滚轮排布更简单，运行时的辊子交替接触带来的震动更小，对地面平整度的适应性更强，在平整环氧地坪、硬质PVC地面、轻度不平整的水泥地面都能稳定运行，不会出现辊子卡滞、运动轨迹偏移的问题。轮毂上预留的异形镂空结构，除了减重作用外，还可作为光电编码器的码盘使用，在镂空位置加装对射式光电传感器，即可直接检测主轮的转动圈数与转速，无需额外安装外置编码器，简化底盘的走线与安装结构。

　　设计过程中针对从动滚轮的固定结构做了优化，每个滚轮的安装轴采用两端卡接的方式固定在轮毂卡槽内，避免了螺丝固定在长期震动下出现松脱的问题，同时滚轮与安装轴之间设置自润滑衬套，无需定期加注润滑脂即可长期保持低阻力转动，降低后期维护成本。轮体主体采用高强度工程塑料注塑成型，兼顾结构强度与自重控制，从动滚轮采用高弹性耐磨聚氨酯材质，既具备足够的摩擦系数保证传动不打滑，又能缓冲地面微小凸起带来的震动，降低运行噪音，同时聚氨酯材质的耐磨特性可延长滚轮的使用寿命，减少易损件更换频率。

　　在选型适配时需要注意，该全向轮的额定负载是按照四个轮组均匀承载计算的，单轮的承载能力可满足多数小型服务机器人、轻型AGV、教育类机器人的使用需求，若用于重载场景则需要对应加大轮毂壁厚与滚轮轴的直径。轮体的转动惯量经过匹配调校，与常用的小型直流减速电机、伺服电机的输出特性适配，不会出现电机启动扭矩不足、制动距离过长的问题。安装时需要保证各个全向轮的安装高度一致，主轮轴线与底盘平面平行，避免出现单个滚轮受力过大、磨损不均的情况，同时要保证中心传动孔与驱动轴的同轴度，避免运行时出现轮体偏摆、传动异响的问题。
