球形金属板夹钣金结构设计方案

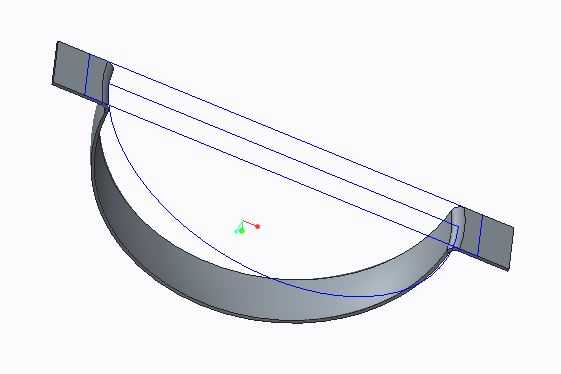

　　在机床加工配套的工装夹具领域，这类弧形板夹零件的应用场景覆盖了薄壁筒件、球形壳体类工件的装夹定位环节，区别于常规平面钣金夹件，它的弧形贴合面能够匹配曲面工件的外壁轮廓，避免装夹过程中出现点接触导致的工件变形、夹痕过深问题，尤其适合薄壁有色金属壳体、冲压成型球形件的工序间周转装夹、焊接定位以及检测工位的固定使用。从结构功能来看，零件两端的平直段是核心安装受力区域，平直段上预留的安装位可通过螺栓压紧或者焊接固定的方式，与装夹基座、气动压头组件连接，中间的弧形段为工作贴合面，弧度参数完全匹配被夹持工件的外球面曲率，装夹时弧形面能够与工件外壁形成连续的面接触，单位面积压强远低于常规平口夹具，不会在薄壁工件表面留下压伤，同时弧形结构自身的弧度刚性能够抵消部分装夹反力，减少夹具自身的形变余量，保证重复装夹的定位精度。设计这类零件时，首先要明确被夹持工件的球面曲率半径、装夹接触弧长范围，两端平直段的长度需要匹配安装基座的固定孔位间距，平直段与弧形段的过渡位置要做圆角处理，避免钣金折弯过程中出现应力集中导致的开裂问题，同时过渡圆角的设置也能减少装夹时对工件边缘的剐蹭。整个零件的建模过程需要同步完成成型状态与展开状态的参数关联，因为钣金加工的核心是下料尺寸的准确性，常规曲面钣金如果仅靠成型后测量反推展开料，很容易出现弧度偏差、两端安装孔位错位的问题，建模时需要将弧形段的中性层偏移量、板材折弯系数、回弹补偿量全部纳入参数体系，

　　通过成型特征与展开特征的双向联动，直接输出精准的下料轮廓，不需要后续反复修配调整。从安装边界来看，两端平直段的平面度公差需要控制在0.1mm以内，保证与安装基座贴合时没有间隙，避免压紧后出现夹具翘曲导致的夹持力偏移；弧形工作段的轮廓度公差需要匹配被夹持工件的精度要求，一般精加工场景下控制在0.15mm以内，粗加工或者焊接定位场景可适当放宽到0.3mm；零件的整体宽度需要根据被夹持工件的轴向定位长度确定，过窄会导致夹持稳定性不足，过宽则会占用过多装夹空间，甚至干涉工件上的其他加工特征。实际生产中这类零件常采用冷轧钢板或者不锈钢板加工，板材厚度根据夹持力大小选择，常规轻型装夹场景选用1.5-2mm厚度板材即可，

　　重型装夹场景可提升到3-4mm，加工时先按照展开图激光切割下料，再通过折弯或者压型工艺成型弧形段，最后对两端安装孔进行冲孔或者钻孔加工，成型后需要对弧形面进行去毛刺处理，避免尖锐边角划伤工件表面。不同于标准平口夹具的通用属性，这类球形钣金夹件属于定制化工装组件，每一套的弧度参数都对应特定规格的球形工件，因此建模时的参数化设计尤为重要，只需要调整球面半径、夹持弧长、板材厚度、安装孔位间距这几个核心参数，就能快速生成对应规格的零件模型与展开下料图，大幅缩短定制工装的设计周期，同时参数关联的展开尺寸能够直接对接数控切割设备，减少人工算料的误差，提升加工一次合格率。在焊接工装场景中，这类弧形夹件还可以搭配快速压钳使用，

　　两端平直段固定在工装底板上，弧形面托住球形工件的下半部分，配合上方的压块实现工件的快速定位，不需要反复找正球面中心，能够有效提升焊接工序的装夹效率，同时保证多个工件焊接时的位置一致性。在检测工位使用时，这类夹件可以作为定位支座，将球形工件稳定放置在弧形面上，避免检测过程中工件滚动，配合三坐标测量仪或者轮廓仪完成球面尺寸、形位公差的检测，弧形面的贴合支撑不会遮挡工件的检测特征，不需要二次装夹就能完成大部分尺寸的测量。设计过程中还要注意板材的纤维方向，下料时尽量让板材的轧制纤维方向与弧形段的弯曲方向垂直，能够提升成型后零件的结构刚性，减少长期使用后的弧度变形，同时折弯成型时的压型力需要根据板材厚度和弧度调整，避免压力过大导致弧形段出现压痕或者板材拉伸变薄，影响零件的结构强度。
