航模用无刷电机电子调速控制器结构设计

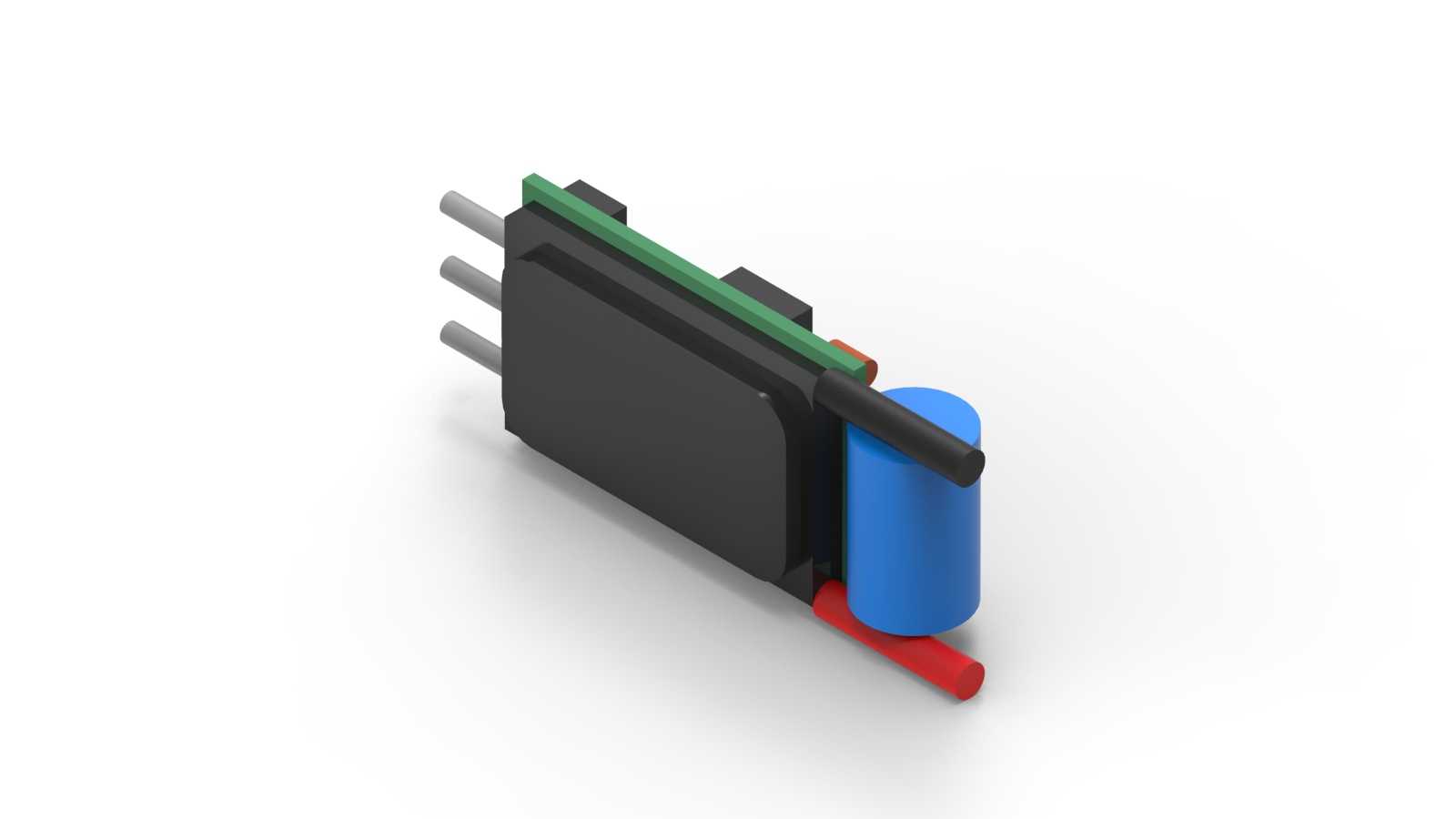

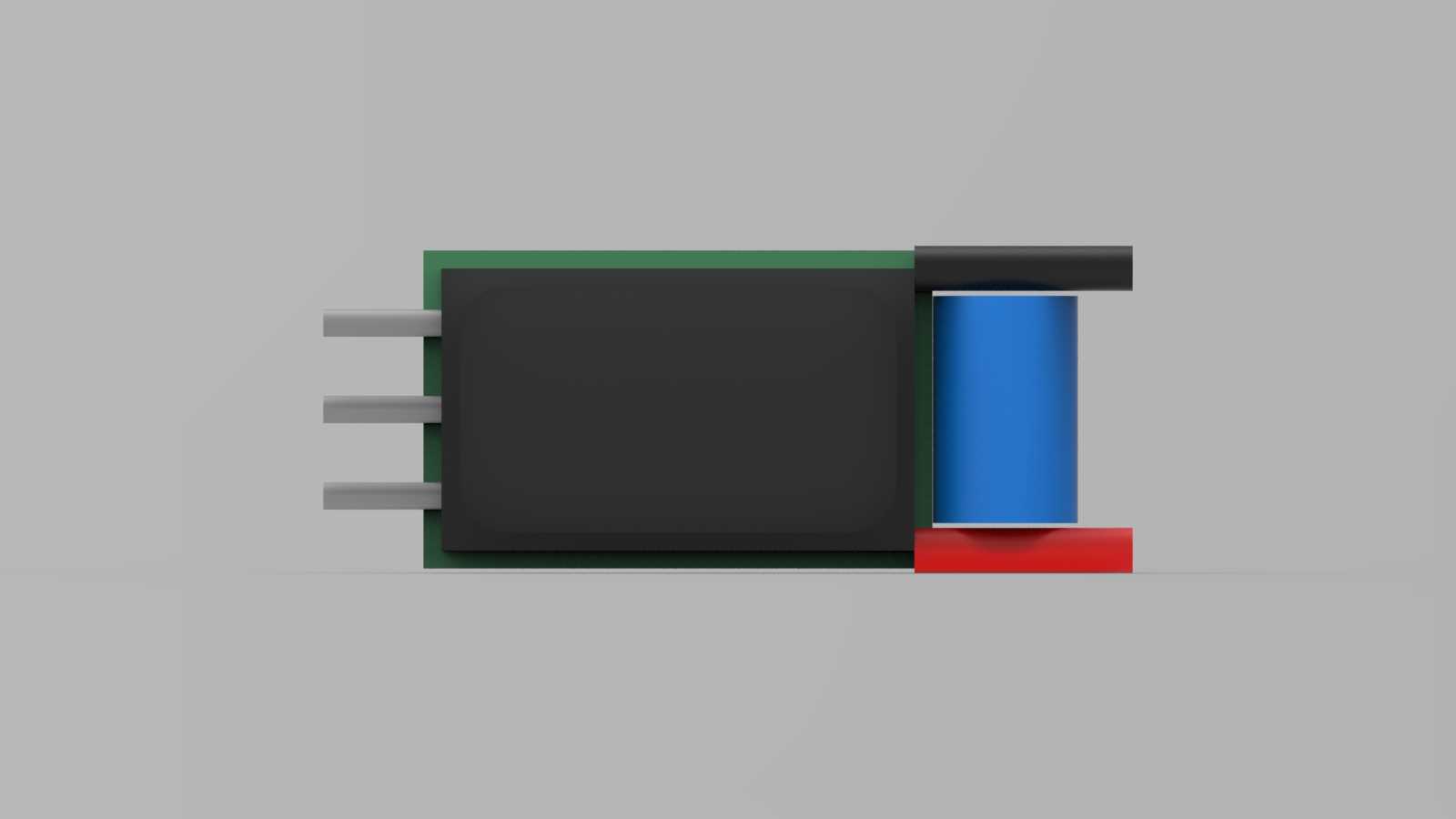

　　在航模动力系统、小型无人移动平台、微型工业传动装置的动力匹配环节，无刷电机的转速调控精度直接决定整套动力输出的平顺性与可控性，这款电子调速器的结构设计，完全围绕小空间高功率密度场景的安装与使用需求展开。从实际装机场景来看，这类调速装置大多需要塞进航模机身的狭窄舱段、小型AGV的底盘夹层、桌面级自动化设备的动力模组间隙里，因此整体结构采用了扁平化的长条形布局，主体功率部分做了方正的塑封壳体设计，既可以通过壳体侧面的定位柱直接卡入预制的安装卡槽，也能借助壳体平面贴合安装面用双面胶或者细扎带固定，不需要额外设计复杂的安装支架，能最大程度压缩占用的安装空间。

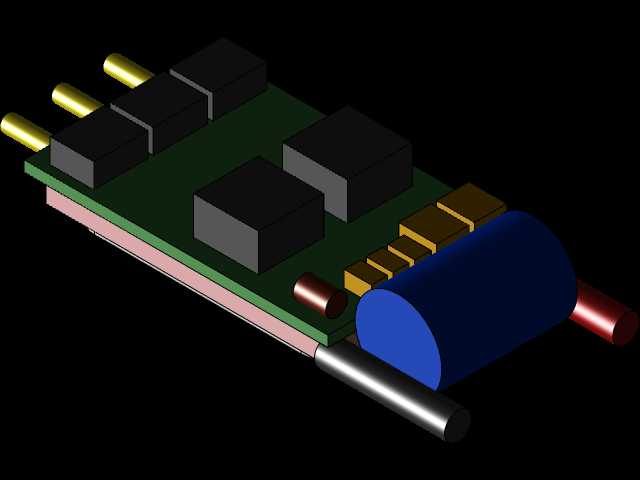

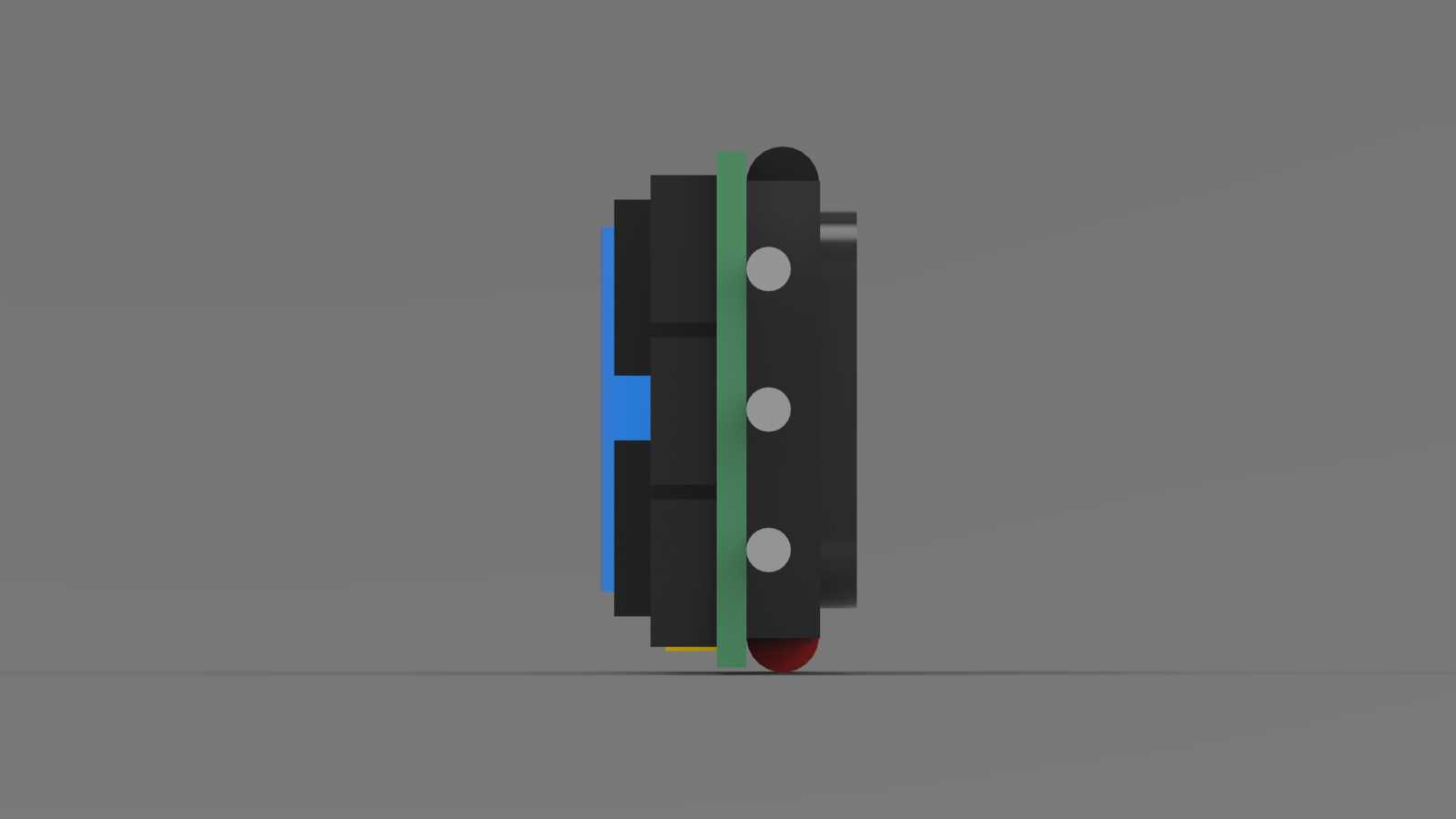

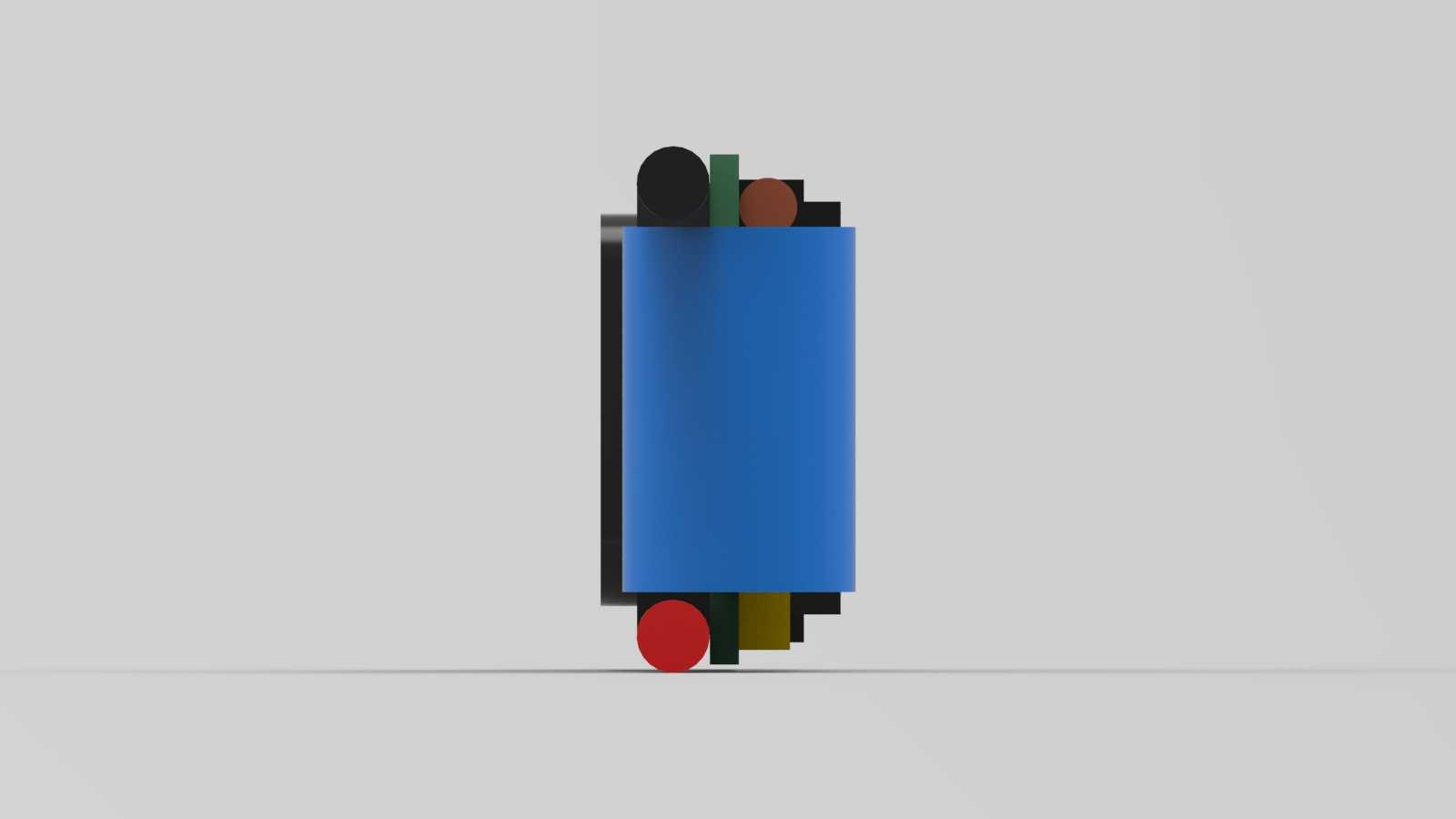

　　从功能模块的布局逻辑来看，设计时将功率输出接针布置在壳体的一端，三根平行排布的金属接针直接对应无刷电机的三相接线端，接针伸出长度刚好匹配常规航模电机的插座深度，既不会因为接针过短导致接触不良，也不会因为接针过长额外占用轴向空间；信号输入与电源输入的接线端则布置在壳体另一侧，其中电源输入端搭配了大容量的直插式电解电容，电容采用立式贴装布局，紧贴壳体侧壁布置，电容外部没有额外突出的结构件，能有效吸收电源端的纹波电流，避免大油门动态下的电压波动影响控制信号稳定性，电容旁侧的红色接插件为信号输入端口，端口做了防呆限位设计，插装时不会出现正负极反接的问题。

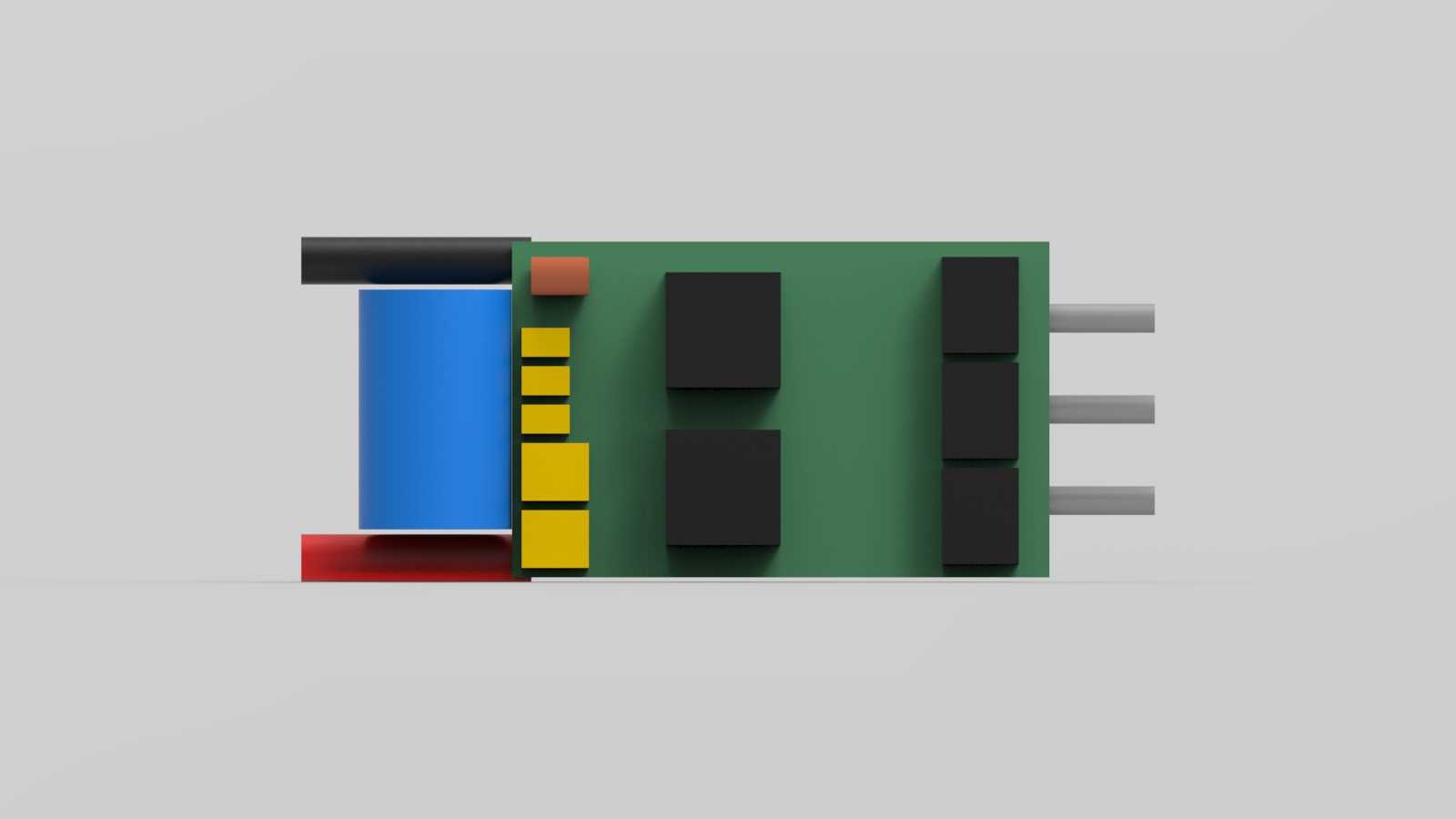

　　壳体表面覆盖的绿色PCB板采用沉板安装设计，所有功率器件都贴装在PCB朝向壳体内腔的一侧，表面仅预留必要的调试触点与状态指示灯位置，既可以避免外露器件在装机过程中被剐蹭损坏，也能让PCB板与塑封壳体形成完整的屏蔽腔体，减少动力回路大电流通断时产生的电磁干扰对飞控或者设备主控信号的影响。功率MOS管全部贴合壳体内壁的导热平面布置，工作时产生的热量可以直接通过塑封壳体向外散出，在常规持续电流工况下不需要额外加装散热片，就能满足长时间稳定工作的温度要求，只有在持续满功率输出的极端工况下，才需要在壳体平面额外粘贴薄铝片辅助散热。

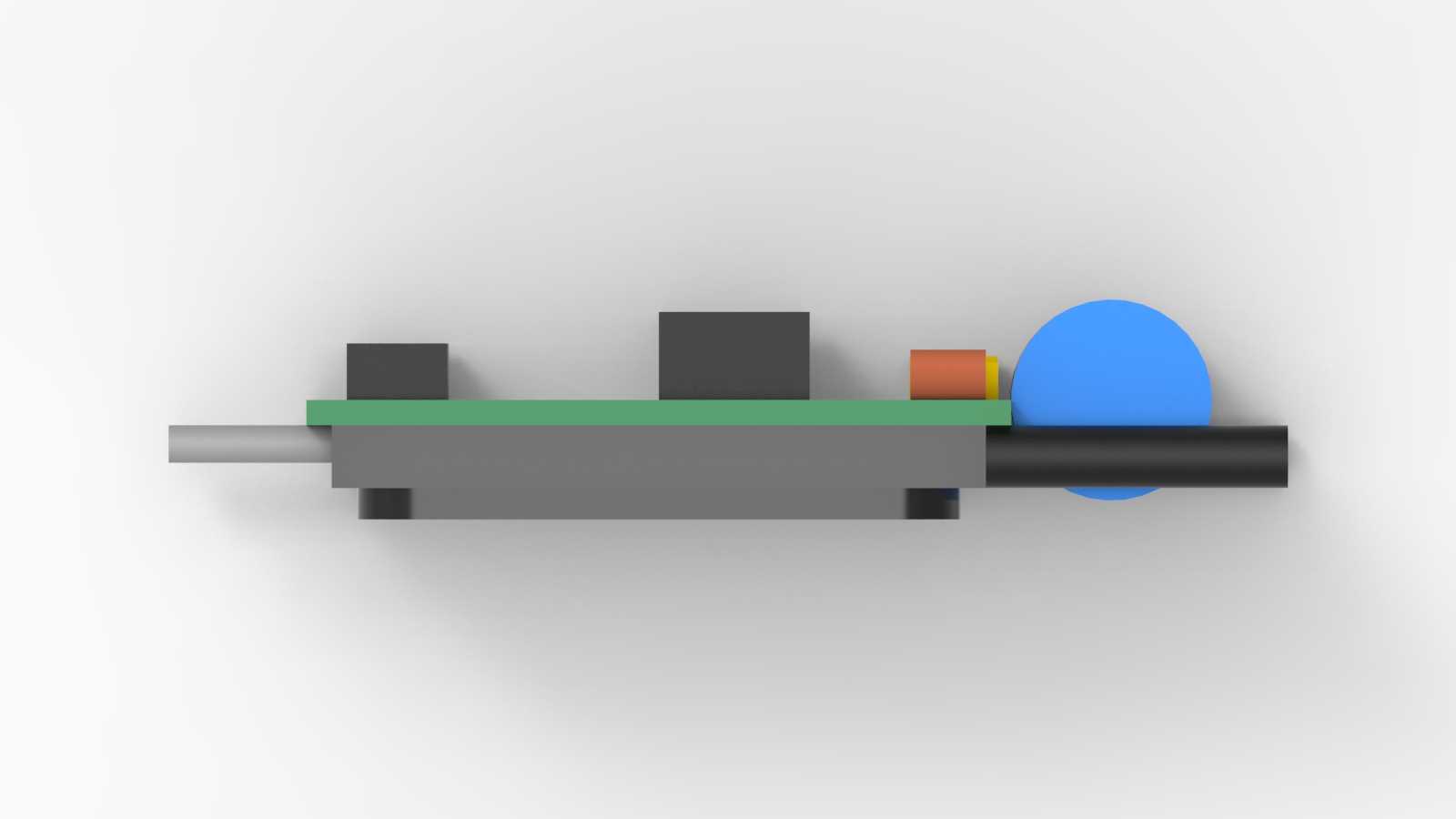

　　从安装边界尺寸来看，整体结构的长宽高比例经过多轮装机验证，主体壳体的厚度控制在极小范围内，电容突出壳体的高度也做了严格限制，整套装置装入标准的航模机身舱段时，不会和舱内的电池、接收机、舵机等其他部件产生空间干涉；接针的间距采用行业通用的标准尺寸，兼容市面上绝大多数常规规格的无刷电机接线座，不需要用户自行改线或者调整接针位置。在结构细节处理上，壳体的所有棱角都做了小圆弧过渡处理，装机过程中不会刮伤线材或者机身的蒙皮结构，PCB板与壳体之间预留了微小的灌封间隙，如果用户有高震动场景的使用需求，可以直接在间隙内填充导热灌封胶，进一步提升结构的抗震性能，不会因为长期高频震动导致器件脱焊。

　　实际使用过程中，这类调速器的控制逻辑通过内置的单片机实现，硬件结构上预留了固件升级的触点位置，用户可以根据自身使用的电机类型、动力输出特性调整调速曲线，不需要改动硬件结构就能适配不同KV值的无刷电机；功率回路的走线在PCB设计时做了等长处理，三相输出的电流一致性更好，电机运转时不会出现异常抖动或者扭矩输出不均的问题。针对航模使用中常见的炸机冲击场景，壳体采用高韧性的工程塑料注塑成型，普通的跌落冲击不会导致壳体开裂或者内部器件移位，电容与接插件的焊盘都做了加大处理，焊盘与PCB基材的结合力更强，大冲击力下不容易出现焊盘脱落的问题。
