艾默生液晶电视电源按键替换结构

　　在民用消费电子售后维修领域，液晶电视的电源按键铰链断裂是占比不低的常见故障，多数同类型电视的电源按键与前面板为一体化注塑成型，原厂配件不单独提供按键散件，一旦铰链部位因长期按压疲劳断裂，往往需要更换整块前面板，维修成本高、配件等待周期长，这个替换结构就是针对这类故障场景开发的适配件。

　　从实际装机场景来看，该按键适配LF391EM4型号艾默生电视，同结构逻辑也可延伸适配按键布局、安装尺寸接近的同系列其他型号电视，按键的安装位置位于电视屏幕下方的前面板区域，属于用户日常操作频次最高的交互部件，长期反复按压下，原一体注塑的薄铰链位置容易出现应力集中，最终发生脆性断裂，导致按键塌陷、无法触发电源开关。

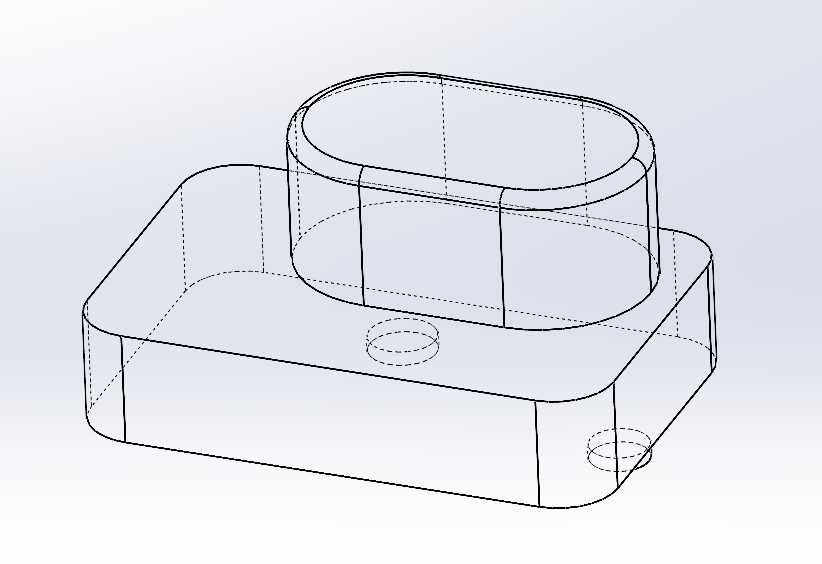

　　设计这个替换件的时候，首先要规避原结构的失效点，原结构的铰链是和面板一体的薄胶位，反复弯折后疲劳断裂，因此替换件没有沿用一体铰链的设计，而是采用独立嵌装的结构，不需要依赖原面板的残留铰链作为支撑。整体结构分为上下两个功能段，上部是外露的按压操作段，采用长圆形的弧面造型，和原按键的外露外观轮廓完全匹配，保证装机后和面板的外观协调性，不会出现突出、凹陷或者边缘缝隙不均的问题，按压面的弧度贴合手指按压的接触角度，操作手感和原按键保持一致。下部是嵌装定位段，采用带圆角的矩形基座结构，基座的外形尺寸和原按键在面板上的安装开孔尺寸完全匹配，安装时不需要对原面板的开孔进行扩孔、打磨等二次加工，只需要把原按键断裂后残留的铰链碎边清理平整，在面板上形成规整的安装孔位，就可以直接把替换按键的基座嵌入孔内。

　　基座上预留了两个定位小孔，一个位于基座顶面中心位置，对应原按键下方的开关触发凸点位置，保证按压按键时，作用力可以垂直传递到下方的电源开关微动上，不会出现偏位、卡滞的问题，触发行程和原按键保持一致，不会出现按压无响应或者按压力度过大的问题；另一个小孔位于基座侧下方，对应面板内部的走线避让位置，不会干涉面板内部的带状柔性电缆，安装前需要确认带状电缆的位置，避免嵌装基座时压伤线缆，造成电视其他功能故障。

　　安装边界方面，该替换件的基座高度严格匹配原面板的内部安装空间，嵌入后基座底部和面板内部的支撑筋位贴合，不会出现过度深入触碰内部电路板的情况，上部按压段的高度和原按键突出面板的高度一致，不会出现突出过多容易误碰，或者凹陷过深难以按压的问题。基座和面板开孔之间采用小间隙配合，间隙量控制在0.1mm左右，既可以保证按键按压时的活动顺畅度，不会出现卡涩，又不会因为间隙过大导致按键晃动、偏移，按压时的晃动量控制在合理范围内，操作手感稳定。

　　从功能特性来看，这个替换件解决了原结构铰链易断的核心问题，独立嵌装的结构没有薄型铰链的应力集中点，按压时的作用力直接通过基座传递到面板开孔的边缘，受力结构更合理，长期反复按压也不会出现断裂失效的问题，适合3D打印快速制作，维修时可以快速成型替换，不需要等待原厂配件，大幅降低维修成本，缩短维修周期。实际装机验证时，需要先断开电视电源，取下电视的前面板，梳理清楚按键位置的带状电缆走向，避免操作时扯断线缆，清理干净原按键残留的断裂铰链碎块，保证安装孔位边缘平整无毛刺，之后将替换按键嵌入孔位，确认按键按压顺畅、可以正常触发电源开关后，再将前面板装回电视即可，整个维修过程不需要复杂的专用工具，普通维修人员即可快速完成操作。
