K20K24缸体后部钟形壳体适配结构

　　在乘用车动力总成的装配场景中，缸体后部的钟形壳体承担着衔接缸体与传动端的核心作用，这类部件的设计精度直接影响动力输出端的密封性能与装配同轴度。从实际装车工况来看，该壳体安装于发动机缸体后端，一侧需要完全贴合缸体后端面的铸造轮廓，另一侧则需要为飞轮、离合器组件提供封闭的防护空间，同时还要预留曲轴位置的对应避让结构，避免运转过程中运动件与壳体发生干涉。

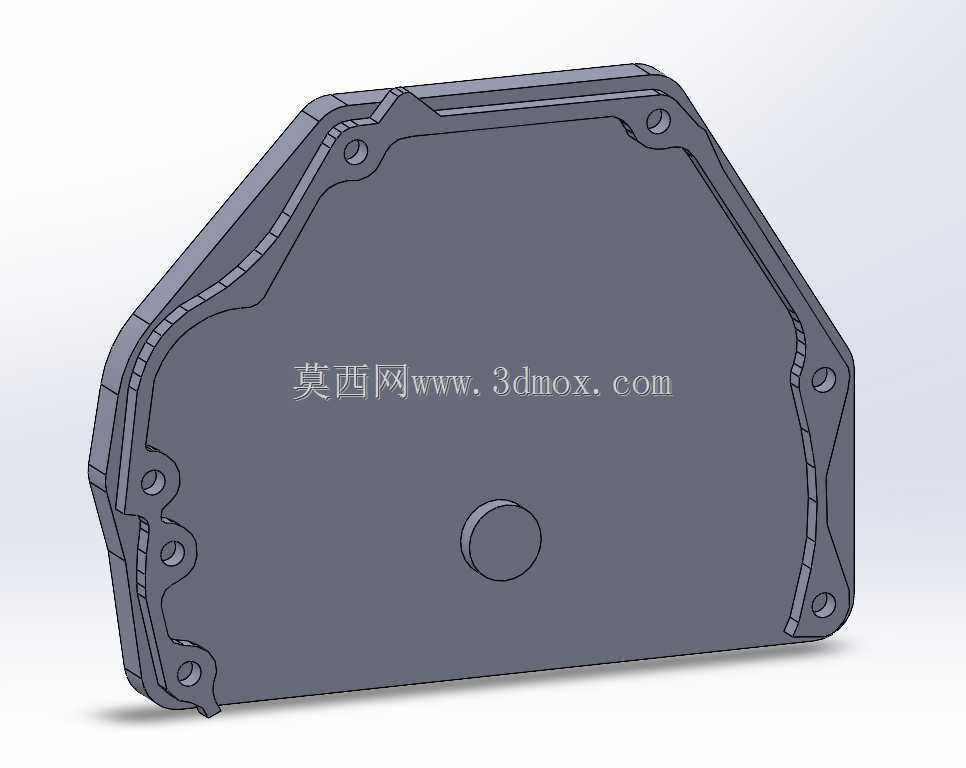

　　设计这类壳体时，首先要匹配缸体后端面的所有安装孔位，图中可见壳体边缘分布的多个螺栓过孔，每个孔位的位置度公差需要控制在0.1mm以内，才能保证装配时螺栓顺利穿入，同时让壳体与缸体端面完全贴合，防止机油渗漏。壳体边缘的密封筋设计是重点，沿着壳体贴合面的轮廓布置的连续密封压边，在装配时会挤压密封胶或者密封垫，形成连续的密封屏障，承受发动机运转时的机油压力与温度变化，不会因为长期振动出现密封失效的问题。

　　从结构特性来看，该壳体采用一体化冲压或者压铸成型的结构，主体为带不规则轮廓的盘状结构，非规则的外轮廓是完全匹配缸体后部的外形设计，没有多余的外凸结构，能够最大化利用发动机舱的有限空间，避免与周边的车架、管线、附属部件发生位置冲突。壳体中部的圆形凸台结构，对应曲轴后端的伸出位置，这个位置的内凹深度需要精准计算，既要给曲轴后端的油封提供安装基准，又要保证曲轴运转时的轴向窜动空间，不会触碰壳体端面。

　　实际装配过程中，该壳体的安装边界需要严格匹配缸体的定位销位置，两个对角布置的定位孔会先与缸体上的定位销配合，完成壳体的初定位，之后再按对角顺序拧紧所有固定螺栓，避免壳体因为受力不均出现翘曲变形。壳体的壁厚设计经过反复校核，主体壁厚保持在3-4mm之间，既能够满足防护所需的结构强度，抵挡行驶过程中飞溅的石子、泥水冲击，又不会过度增加部件重量，符合动力总成轻量化的设计趋势。

　　在功能层面，这个钟形壳体除了基础的防护、密封作用外，还承担着部分动力端的NVH优化功能，封闭的壳体结构可以阻隔飞轮、离合器运转时产生的部分机械噪音，减少动力总成向外传递的振动。设计时还考虑了维修便利性，壳体上预留的对应工艺孔位，可以在不拆解整个壳体的情况下，完成曲轴位置信号的校对、离合器间隙的检查等常规维保操作，降低后期的维护成本。

　　从建模逻辑来看，构建该三维模型时首先需要提取缸体后端面的点云数据或者二维安装图纸，先绘制贴合面的轮廓草图，确保所有安装孔的相对位置完全匹配，之后通过拉伸生成主体结构，再对边缘的安装凸台、密封筋、中部避让凸台进行细节特征添加，最后对所有棱角位置做倒圆角处理，避免应力集中，同时提升部件的压铸或者冲压工艺性，减少生产过程中的废品率。所有孔位的拔模角度都按照对应工艺要求设置，保证部件生产时能够顺利脱模，不需要额外的后加工工序来修正孔位精度。
