饲料磨床弧形网格机架结构设计

　　该弧形网格框架是饲料磨床内部的核心承载网架部件，主要应用于规模化饲料加工生产线的物料研磨工段，安装在磨床的研磨腔进料侧与研磨辊组的衔接位置，承担物料导流、匀布承托以及研磨过程中料层厚度限位的作用。在饲料磨床连续作业过程中，经过初破碎的谷物、粕类等混合原料从进料口落入研磨腔后，首先会接触到该弧形网架，网架的弧形曲面完全贴合磨床研磨辊的外圆轮廓曲率，能够让原料顺着弧面均匀铺展在研磨辊的工作面上，避免物料集中堆积造成局部研磨压力过载，同时网格的栅格间隙可以提前筛除原料中夹带的大尺寸硬质杂质，减少杂质对研磨辊面的磕碰损伤，延长磨辊的使用寿命。

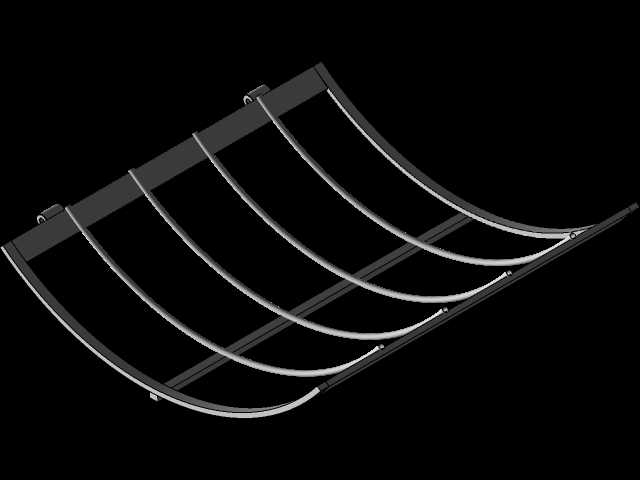

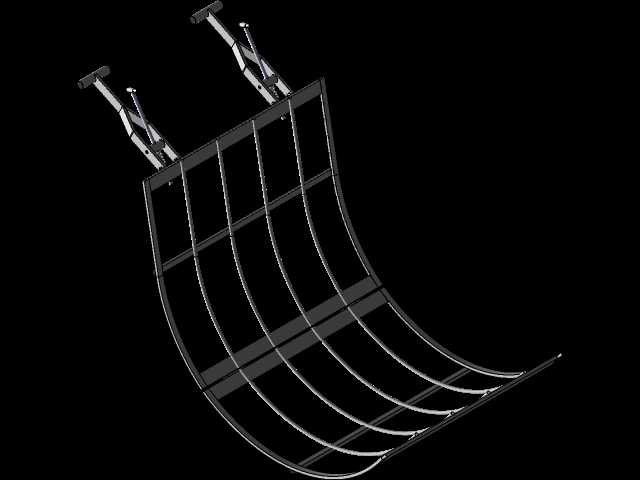

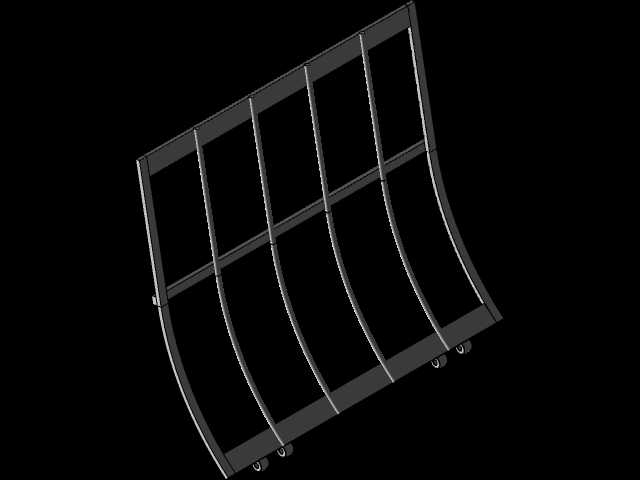

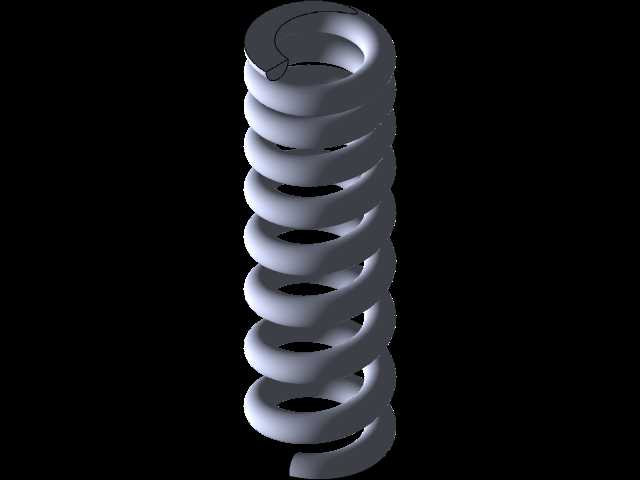

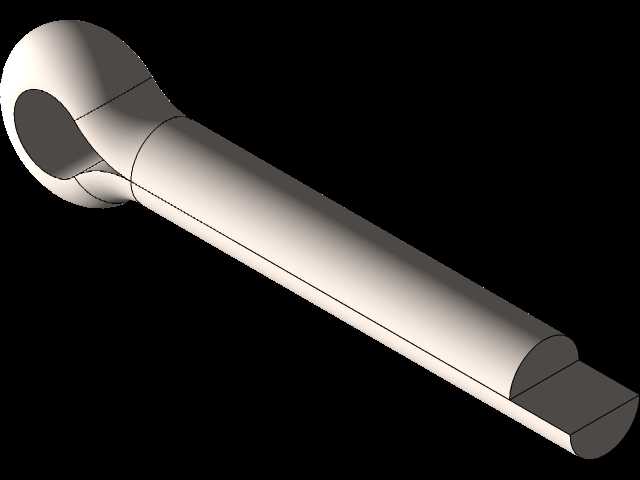

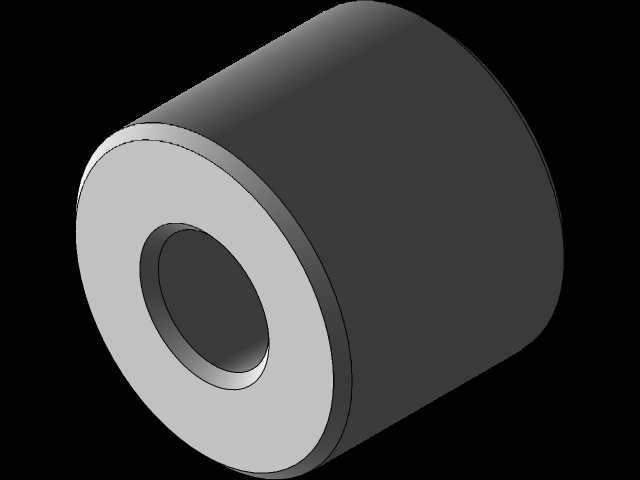

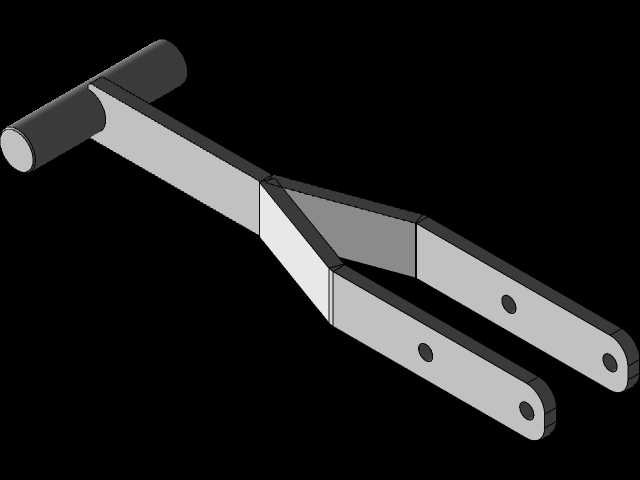

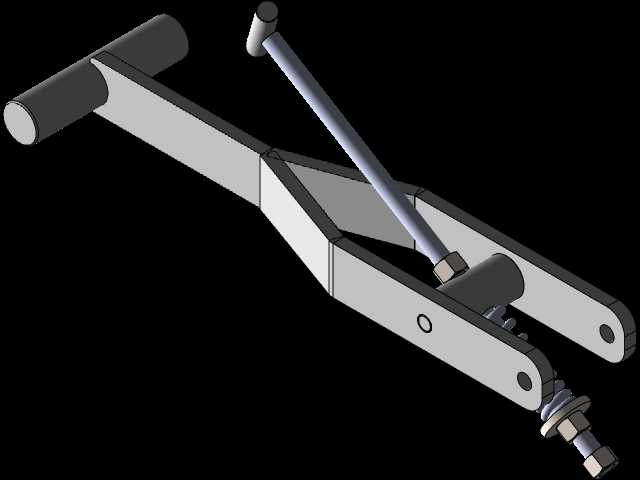

　　从结构设计层面来看，该网架采用弧形弯制的主承托筋条作为纵向骨架，沿弧面等距排布的横向连接筋条与纵向筋条焊接固定，形成连续的网格承托面，栅格的间隙尺寸经过反复校核，既能够保证合格粒径的原料顺利通过进入研磨区，又能拦截尺寸超标的结块原料和硬质异物，同时栅格的棱边做了圆角钝化处理，避免在物料流动过程中勾挂纤维类原料造成堵料。网架顶部配置的两组快速夹钳是整个部件的快装结构，夹钳的安装座与磨床腔体内壁的固定支座精准匹配，日常维护更换筛网或者清理腔体积料时，不需要拆卸大量紧固螺栓，只需扳动夹钳手柄即可快速解锁取下整个网架，大幅缩短设备停机维护的时间。

　　设计过程中首先匹配了磨床研磨腔的内部安装边界，网架的弧面曲率半径与对应型号磨床的快辊外圆半径保持固定的装配间隙，整个网架的宽度完全覆盖研磨辊的有效工作长度，不存在物料漏流的死角；纵向主承托筋条采用矩形截面型钢弯制，保证弧面方向的结构刚度，在研磨过程中承受物料挤压和料流冲击时不会发生形变，横向连接筋条采用圆钢焊接，既减少对物料流动的阻力，又能降低整个网架的自重，方便操作人员单人完成拆装作业。网架的安装定位依靠顶部的两个夹钳定位销和底部的弧形承托边共同实现，安装到位后网架与磨辊之间的间隙沿整个弧面保持均匀一致，不会出现局部间隙过大导致料层过厚、研磨不充分，或者间隙过小造成磨辊与网架摩擦产生异响和金属碎屑污染饲料的问题。

　　在实际生产工况中，饲料磨床往往需要24小时连续运转，该网架长期处于高粉尘、有一定物料冲刷的环境中，因此结构设计上所有焊接位置都做了连续满焊处理，焊后打磨平整不存在卫生死角，避免饲料残渣残留滋生霉菌，同时整体结构没有多余的突出结构，物料顺着弧面下滑时不会出现积料区域，能够保证料流始终顺畅。栅格的排布方向顺着物料流动的切线方向设置，进一步降低料流通过的阻力，减少物料对栅格表面的冲刷磨损，在处理含纤维较多的粕类原料时，也不会出现纤维缠绕栅格的情况，长期运行不需要频繁清理栅格间隙。

　　从安装适配性来看，该网架的所有安装尺寸都对应磨床腔体的现有安装位，不需要对原有磨床结构做任何改造即可直接替换安装，顶部夹钳的操作位置预留了足够的扳手空间，操作人员在打开磨床检修门后可以直接伸手操作夹钳完成拆装，不需要额外伸入腔体内部操作，降低维护过程中的安全风险。网架底部的弧形边嵌入腔体内壁的定位槽内，即使在设备运行产生振动的情况下，也不会出现网架移位、窜动的问题，保证长期运行的结构稳定性。
