螺旋输送给料装置三维结构设计

　　在散料输送的工程场景里，这类螺旋输送结构的适配性极强，从粮食加工车间的粉料转运、建材生产线的颗粒物料输送，到化工工段的粉体密闭输送，都能看到同原理设备的应用。不同于带式输送机的敞开式大跨度输送，这类螺旋结构更适合短距离、密闭性要求高的散料定量给料场景，能避免粉料输送过程中的扬尘外溢，也能控制颗粒物料在输送过程中的散落损耗，在车间内部的工序间物料转运动线里，往往承担着从料仓到下一加工工位的定量给料职能。

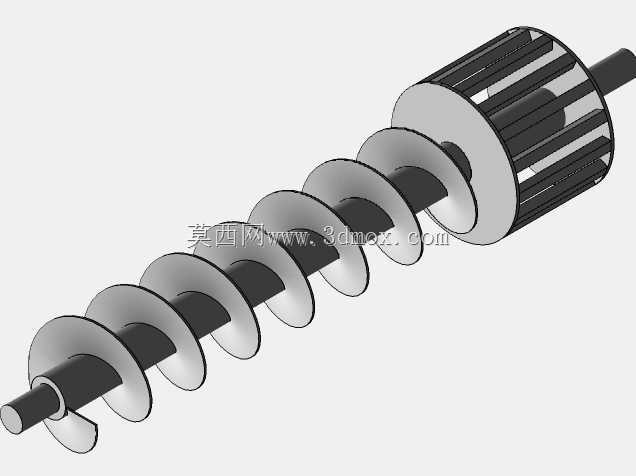

　　从结构设计逻辑来看，这套模型还原了螺旋输送机的核心传动与输送单元：核心的螺旋叶片采用等螺距连续螺旋面设计，这种设计的优势在于输送过程中物料的推进速度均匀，不会出现局部物料堆积或者断料的情况，适配流动性较好的粉体、小颗粒散料输送。叶片与中心轴的连接采用满焊固定的结构逻辑，建模时还原了叶片与轴面的贴合过渡，避免实际生产中出现焊缝藏料、物料卡滞的问题。端部的传动端结构做了笼式支撑设计，既可以连接驱动电机的输出轴，也预留了轴承安装的位空间，能保证长轴运转时的同轴度，减少轴体转动过程中的径向跳动，延长密封件与轴承的使用寿命。

　　在安装边界的设计考量上，这类螺旋输送设备的安装需要预留两端的传动与维护空间：驱动端需要留出电机、减速机的安装位置，通常要比筒体直径多留出1.2-1.5倍的安装操作空间，方便后期检修时拆卸轴承与密封组件；尾端的支撑座需要预留轴向窜动的补偿间隙，避免设备运转过程中因热胀冷缩导致轴体顶弯。筒体部分的安装需要保证整体的水平度偏差控制在千分之一以内，否则会出现物料在筒体内单侧堆积，加剧螺旋叶片与筒壁的单侧磨损，缩短设备的整体使用寿命。

　　从功能特性来看，这套结构的输送量可以通过调整螺旋转速、叶片直径、螺距参数来适配不同的产能需求，模型里的螺旋叶片直径与中心轴直径的比例控制在合理区间，既保证了足够的物料输送截面积，也避免轴径过细导致长轴运转时出现挠曲变形。进料端通常对接上方料仓的下料口，位置一般设置在靠近尾端支撑的位置，避免进料口距离支撑过远导致轴体受物料冲击载荷过大产生变形；出料口设置在靠近驱动端的筒体下部，位置避开驱动端的密封结构，防止物料泄漏进入轴承座造成润滑失效。

　　在建模细节上，这套结构还原了实际生产中的工艺细节：螺旋叶片的边缘做了微小的倒角处理，避免安装过程中割伤操作人员，也减少叶片与筒壁之间的刮擦风险；中心轴的两端都做了轴肩定位结构，方便安装轴承与密封件时快速定位，不需要额外做位置调整；端部的支撑法兰做了均匀分布的螺栓孔设计，孔位的间距符合通用管道法兰的安装标准，方便和不同规格的驱动组件、密封端盖适配。实际选型应用时，还需要根据输送物料的磨琢性调整叶片的材质与厚度，比如输送砂石类磨琢性强的物料时，叶片需要采用耐磨合金材质或者做堆焊耐磨层处理，输送食品级物料时则需要采用镜面不锈钢材质，满足卫生级生产的要求。

　　这类螺旋输送结构的另一大优势是布置灵活性高，既可以水平安装做水平方向的物料转运，也可以小角度倾斜安装做一定高度的物料提升，倾斜角度一般不超过20度，角度过大时会出现物料回流的问题，影响输送效率。密闭式的筒体结构还可以在输送过程中完成物料的冷却、加热等工艺操作，比如在筒体外加装夹套通入冷却水或者导热油，就能在输送的同时完成物料的温度调控，不需要额外设置工艺处理设备，节省车间的设备布置空间。在三维建模过程中，螺旋叶片的建模是这类结构的难点，需要保证螺旋面的连续顺滑，不能出现面的褶皱或者错位，否则在后续做工程图导出、有限元分析时会出现几何错误，影响后续的设计验证工作，这套模型的螺旋面过渡顺滑，叶片与中心轴的连接位置做了合理的圆角过渡，符合实际焊接工艺的结构要求，不会出现应力集中的问题。
