通用款BOSS吉他效果器踏板结构设计

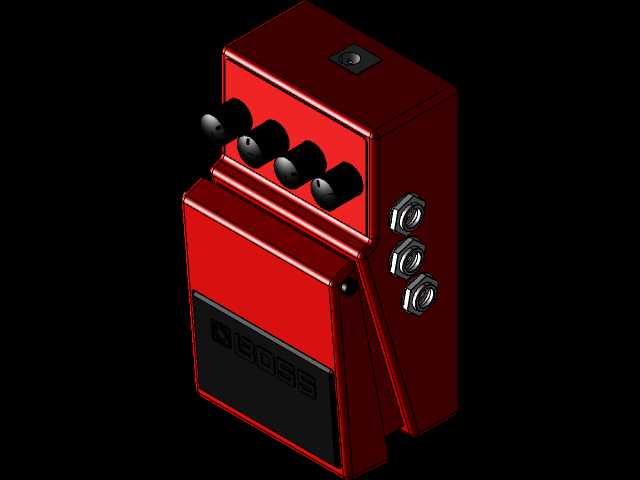

　　这款效果踏板是电声乐器演奏场景中常用的信号处理外设，主要服务于电吉他、电贝斯等电声乐器的现场演出、录音棚录制以及日常练习场景，演奏者通过脚踩操作即可快速切换效果参数、通断效果回路，无需腾出手调整设备参数，能够保障演奏过程的连贯性，适配单人演奏、乐队排练、livehouse商演等多种使用场景。从结构设计层面来看，整体采用立式长方体的经典布局，外壳采用弯折成型的金属壳体结构，上半部分倾斜布置的操作面板符合人体工程学设计，演奏者站立状态下无需过度抬脚即可完成踩踏操作，面板上排布的四个调节旋钮分别对应增益、电平、音色、效果深度等核心参数调节，旋钮采用防滑滚花设计，即使佩戴演出鞋也能通过脚侧完成快速微调，避免手部操作打断演奏节奏。

　　壳体侧面布置的三个音频接口采用标准6.35mm大二芯接口规格，分别对应信号输入、效果输出、外接表情踏板扩展接口，接口位置做了内凹沉台设计，能够避免线材接头受到外力磕碰时出现松动、引脚脱焊的问题，同时接口的排布间距预留了足够的插接线材操作空间，即使使用带加粗屏蔽层的专业演出线材，也不会出现相邻接口插头干涉的情况。底部的踩踏开关采用重型脚踏开关结构，设计行程适配脚踩的施力角度，开关触发压力设置在合适区间，既不会因为误触导致效果意外切换，也不会因为踩踏力度要求过高增加演出时的操作负担，开关周边的壳体做了圆弧过渡处理，避免长期踩踏过程中硌伤演出鞋或者磕碰脚踝。设计过程中优先考虑了演出场景的耐用性需求，壳体采用1.

　　2mm厚度的冷轧钢板弯折成型，拼接处采用点焊加铆接的复合连接方式，能够承受演出过程中频繁踩踏、设备搬运过程中的磕碰冲击，表面采用红色耐磨烤漆处理，既具备醒目的视觉识别度，也能抵御日常使用中的划痕、汗液腐蚀。内部的安装腔体预留了足够的电路板、电池仓布线空间，电池仓设计在踏板底部的可拆卸盖板位置，更换9V叠层电池时无需拆开整个壳体，仅需拧开底部的手拧螺丝即可完成操作，适配户外无外接电源的演出场景。安装边界方面，踏板底部设计了四个防滑橡胶脚垫，脚垫高度5mm，既能够隔离踏板与地面的直接接触，避免壳体漆面磨损，也能增加与舞台地板、效果器板的摩擦力，防止踩踏过程中设备出现滑移，整体外形尺寸适配市面上主流的效果器板安装孔位，

　　用户可以通过魔术贴或者固定扎带将其固定在效果器板上，和其他效果器组合搭建个人效果链路。从功能特性来看，这款踏板属于通用型失真类效果踏板，能够为电吉他信号提供经典的过载失真音色，信号通路采用纯硬件模拟电路设计，避免数字处理带来的信号延迟，壳体的屏蔽结构做了专门优化，能够有效屏蔽演出场地复杂的电磁干扰，减少信号杂音，保障音色输出的纯净度。设计时还考虑了长期使用的维护性，所有内部元器件的安装位置都预留了维修操作空间，旋钮、接口、开关等易损件都采用标准通用规格，出现故障时可以快速更换配件，无需定制特殊零件，能够有效降低设备的长期使用成本。
