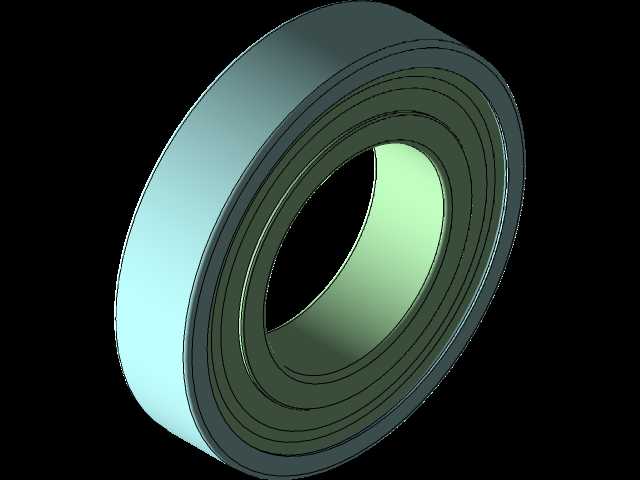

CA6140车床配套6209-2RS1深沟球轴承结构

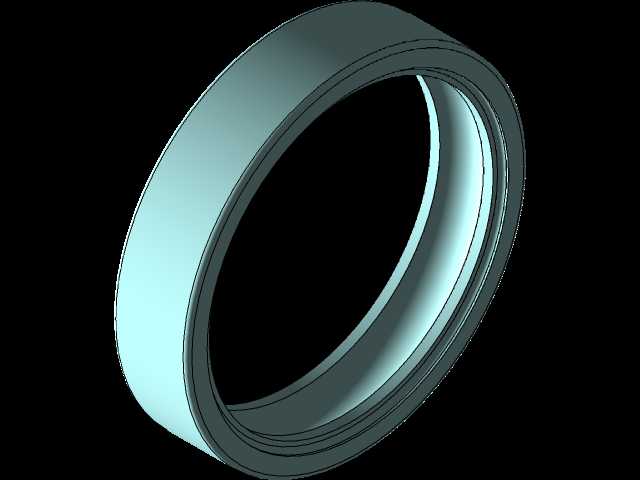

　　在普通卧式车床的主轴箱、进给箱内部，这类带双侧接触式密封的深沟球轴承是承担径向载荷、兼顾少量轴向载荷的核心支撑部件，6209-2RS1型号的轴承常被布置在CA6140车床的传动轴中间支撑位置，适配轴径45mm的安装段，外圈与箱体孔的配合采用基轴制过渡配合，能够在主轴箱润滑油飞溅的环境下，依靠两侧的丁腈橡胶密封唇阻挡金属磨屑、切削液雾气进入轴承滚道内部，避免润滑脂被污染失效。从结构设计逻辑来看，该轴承的内圈、外圈均采用高碳铬轴承钢经淬火回火处理，滚道表面粗糙度控制在Ra0.2以下，滚动体为9粒直径12.7mm的钢球，保持架采用冲压钢板铆接结构，相比铜保持架具备更好的抗冲击性能，适配车床启停、正反转切换时的瞬时载荷冲击。

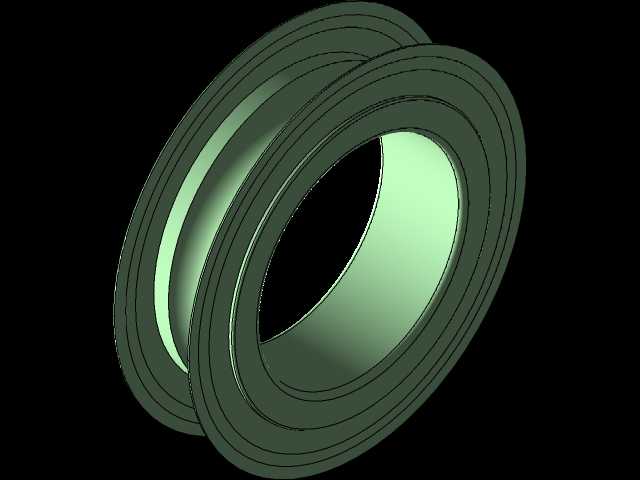

　　双侧的RS密封结构为接触式设计，密封唇与内圈密封槽的过盈量控制在0.15-0.25mm之间，既不会因为过盈量过大造成运转温升过高，也不会因为间隙过大失去密封效果，在车床主轴箱长期运转、内部油温维持在40-60摄氏度的工况下，密封唇的老化寿命可以达到12000小时以上，能够满足普通机加工车间两到三年的维护周期要求。从安装边界来看，该轴承的外径为85mm，宽度为19mm，安装时内圈的轴向定位依靠轴肩，轴肩高度不超过5mm，避免与保持架发生干涉，外圈的定位依靠箱体孔的挡肩，挡肩处需要加工退刀槽，方便轴承拆卸时使用拉马勾住外圈端面。在实际应用场景中，这类轴承除了CA6140车床之外，也广泛适配各类中小型减速机、输送机辊筒、

　　普通电机的输出端支撑，其核心特性是能够在中等转速、中等径向载荷的工况下长期稳定运转，不需要频繁补充润滑脂，双侧密封结构自带的锂基脂润滑可以在出厂时完成填充，填充量为轴承内部空腔的30%-40%，既保证滚道与钢球之间的充分润滑，也不会因为润滑脂填充过多造成高速运转时的搅拌发热。建模过程中需要重点还原滚道的曲率半径参数，内圈滚道曲率半径为钢球直径的52%，外圈滚道曲率半径为钢球直径的53%，这个参数直接决定了轴承的接触角与载荷分布，曲率半径过小会造成接触应力过大，缩短轴承寿命，曲率半径过大会造成钢球运转时的窜动量增大，旋转精度下降。密封槽的尺寸需要与密封唇的过盈量匹配，内圈上的密封槽深度为1.2mm，槽口的倒角为15度，

　　方便密封件安装时的导向，避免装配时切伤密封唇。保持架的兜孔间隙控制在0.2-0.3mm之间，保证钢球在兜孔内可以自由转动，同时不会出现过大的晃动，冲压保持架的铆钉孔位置需要与钢球间隙错开，避免铆钉头与钢球发生摩擦。在CA6140车床的装配场景中，该轴承的安装采用热装工艺，将轴承加热至80-100摄氏度后套装到轴颈上，禁止直接敲击轴承外圈，避免滚道出现压痕，装配完成后需要手动转动轴承外圈，检查是否有卡滞、异响，确认旋转灵活后再装入箱体孔位。日常维护中，当车床出现进给箱异响、传动轴径向跳动超过0.02mm时，需要检查该轴承的游隙，当径向游隙超过0.05mm时就需要更换轴承，避免因为轴承磨损造成齿轮啮合间隙变大，影响加工件的表面粗糙度与尺寸精度。
