轻量化镂空结构自行车车把夹

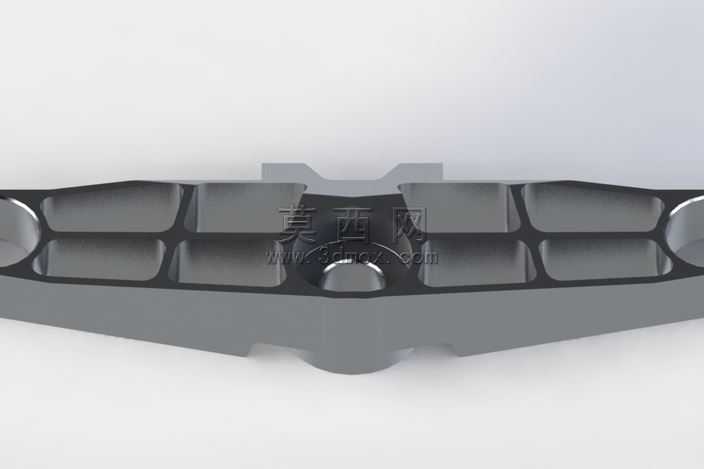

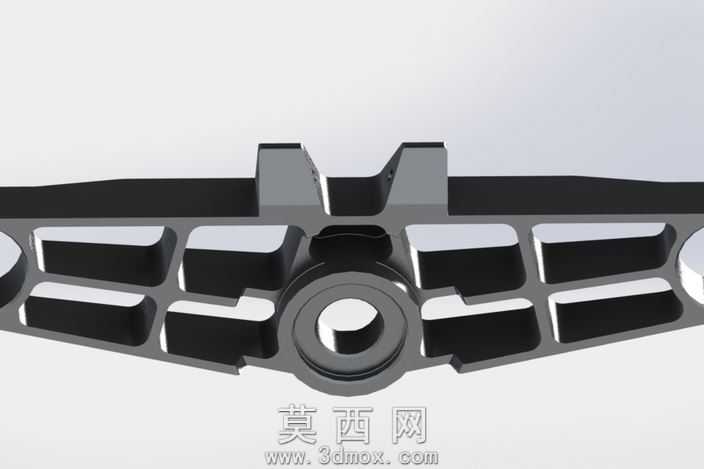

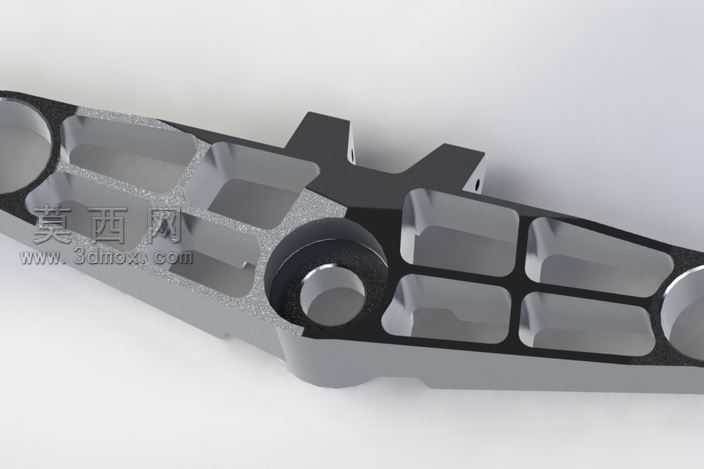

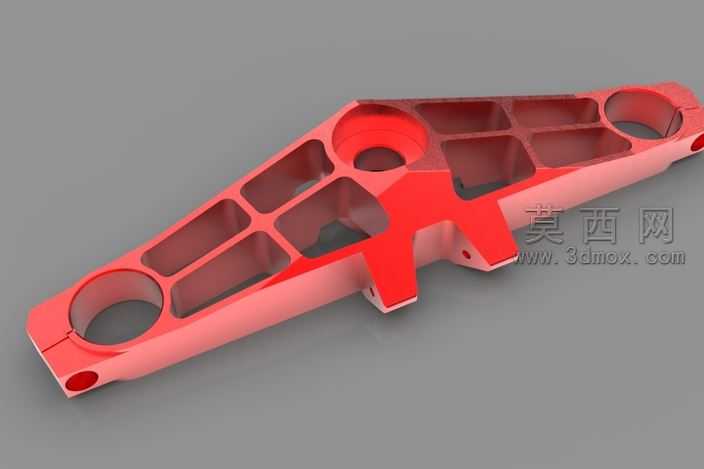

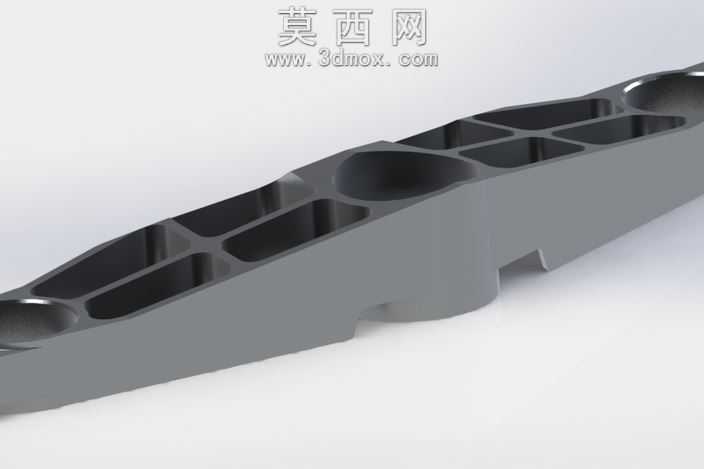

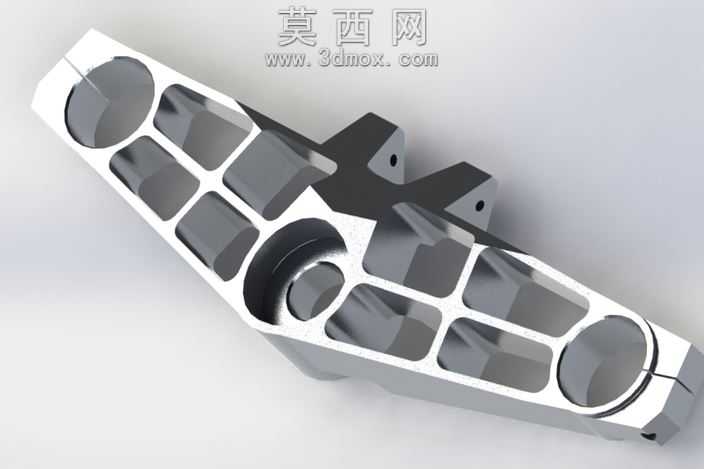

该作品为自行车车把连接固定用的手把夹三维模型，建模阶段采用自顶向下的设计思路，先基于自行车车把与前叉立管的装配配合尺寸确定整体安装边界，再逐步细化各功能结构。建模过程中优先使用草图驱动的特征命令，先绘制主体的纵向轮廓草图，通过拉伸生成基础实体，再针对两端的环形夹持结构绘制同心圆草图，采用切除拉伸生成穿装车把与固定座的通孔，保证孔位的同轴度公差符合装配要求。模型中部采用了仿生镂空的筋格结构设计，在绘制镂空区域的分隔草图时，严格遵循等强度设计原则，将筋条的走向沿零件受力的主应力方向排布，通过阵列命令快速生成规整的六边形镂空单元格，既大幅削减了零件的整体重量，又通过连续的筋格结构保证了夹持部位的结构刚性，避免骑行受力时出现形变断裂的问题。材质设定上选用了常用的6061铝合金材质参数，在渲染阶段调整金属材质的粗糙度与反射率参数，还原铝合金阳极氧化后的细腻金属质感，对边角位置添加了微小的圆角特征，既消除了机械加工后的锐边隐患，也让渲染后的零件光影过渡更加自然柔和。模型的安装凸台部位预留了标准规格的螺栓安装孔，孔位周边做了局部加厚处理，抵消螺栓锁紧时的局部压应力，两侧的夹持开口处设计了微小的收紧缝隙，保证螺栓锁紧时夹持结构可以产生均匀的弹性形变，稳固抱紧车把管件不会出现松脱打滑的问题。整体建模过程严格遵循机械加工的工艺要求，所有特征均避免出现倒扣、薄壁尖角等不利于CNC加工的结构，各部位的壁厚保持均匀过渡，没有出现壁厚突变导致的加工应力集中问题，渲染输出的效果图清晰展现了零件的结构细节与材质质感，可直接用于产品结构验证、加工工艺规划以及产品展示使用。
