自行车防滑握把结构三维设计作品

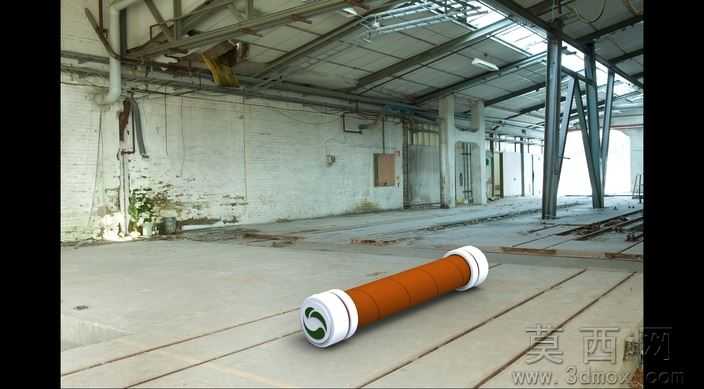

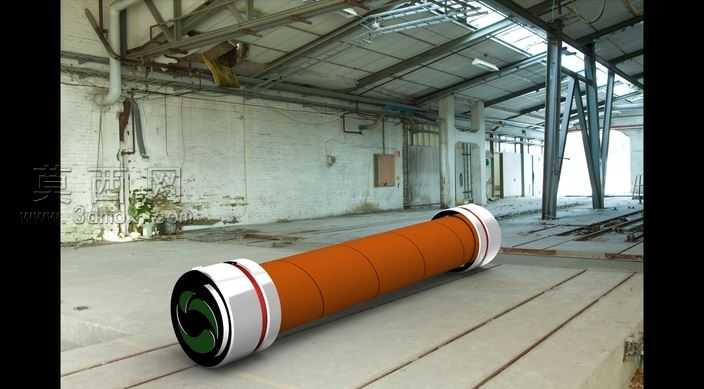

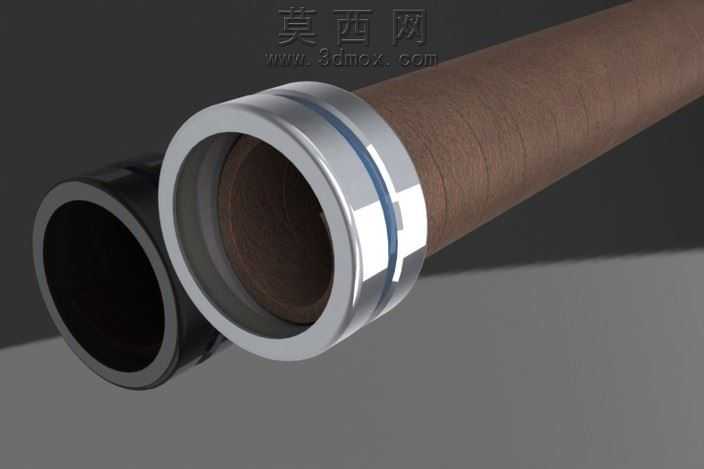

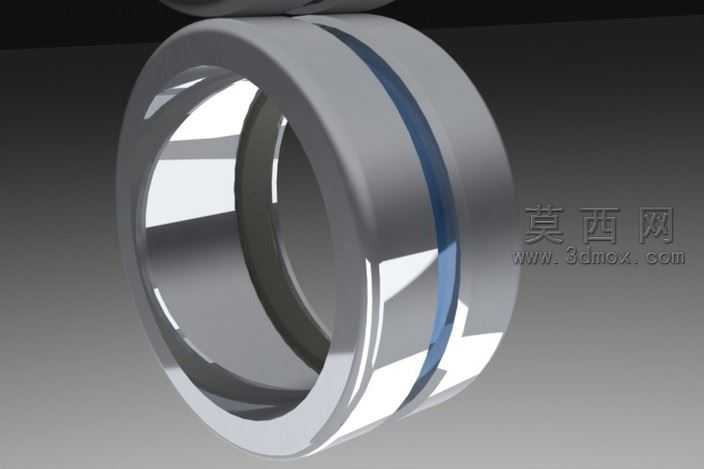

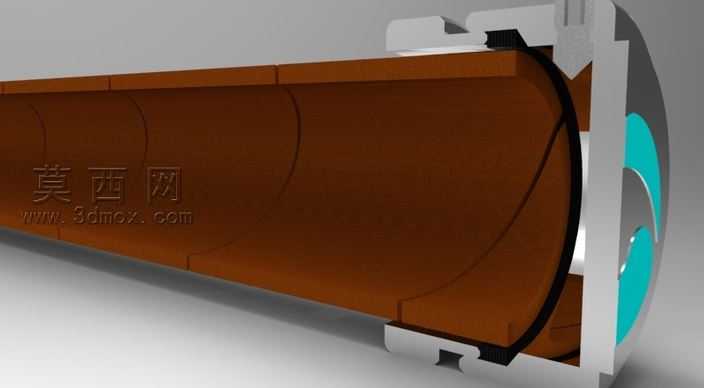

本作品为自行车车把握把的三维结构设计，建模阶段采用SolidWorks完成全参数化特征构建，首先以旋转凸台命令生成握把的核心基体，确定整体圆柱形态的基础尺寸，匹配常规自行车车把的安装管径标准，保证握把与车把钢管的装配适配性。建模过程中对两端的金属端盖单独进行特征拆分，分别构建端盖的限位凸台、装饰倒角与端面标识结构，通过圆周阵列命令完成端面标识的均匀排布，还原端盖的细节造型。握把主体的橡胶握持区，通过等距曲面命令生成贴合基体的橡胶层实体，再采用包覆特征在橡胶表面生成多道环形防滑凹槽，凹槽深度与宽度经过反复参数调整，既保证握持时的摩擦力符合骑行使用需求，又避免凹槽过深导致橡胶层应力集中出现开裂问题。两端金属端盖与橡胶主体的衔接位置，设计了一圈细窄的红色装饰环特征，通过拉伸凸台与组合命令完成不同零件的装配配合，同时在端盖内侧设计了环形密封槽结构，用于放置橡胶密封圈，模拟真实产品的防水防尘装配逻辑。渲染阶段采用工业厂房室内环境作为展示场景，为金属端盖赋予抛光镀铬材质，调整材质的反射率与粗糙度参数，还原金属件的亮面质感与环境反射效果；为橡胶握持区赋予哑光橘色软胶材质，适当提高材质的漫反射权重，降低高光强度，还原软质橡胶的亲肤哑光质感；为红色装饰环赋予高光亮面塑料材质，与周边金属、橡胶材质形成明确的视觉层次。场景灯光采用顶部天光搭配两侧辅助补光的布光方案，主光源从厂房顶部天窗方向投射，形成柔和的自然阴影，辅助光补充握把暗部细节，避免金属端盖的反光区域出现过曝问题，最终渲染图清晰呈现握把的整体造型、材质区分与结构细节。设计思路上遵循极简实用的原则，整体结构仅包含核心橡胶握筒、两端金属端盖、内置密封圈几个基础组件，没有冗余的复杂结构，既降低了零件加工的难度，普通车床即可完成金属端盖的加工，橡胶握筒可通过常规注塑工艺成型，也保证了握把装配的便捷性，密封圈的设计能够避免骑行过程中雨水、灰尘进入握把与车把的衔接缝隙，防止车把钢管生锈，提升配件的使用寿命；橡胶握筒的环形凹槽设计能够在手部出汗时提供足够的摩擦力，避免骑行过程中出现手滑的安全隐患，兼顾了实用性与外观的简洁质感。
