海康威视壁挂式筒型监控摄像机结构设计

　　做安防配套结构设计快八年，经手的室外监控点位三维建模不下两百套，这类筒型枪机是园区周界、厂区通道、室外停车场点位里用得最普遍的机型，这次还原的海康威视DS-2CD1643G0机型结构，完全贴合现场安装的实际尺寸边界，做项目布点仿真、安装支架配套设计的时候直接调用就能用，不用再反复核对现场实物的安装干涉问题。

　　先从实际安装场景说，这类机型最常布设在厂区周界围墙、厂房出入口上方、园区主干道立杆侧装位，还有地下车库的行车道上方，核心用途是固定点位的全天候视频采集，400万像素的机型覆盖15到25米的监控视距完全够用，红外补光版本在夜间无环境光的条件下也能抓拍到清晰的通行画面，做三维布点的时候要提前把镜头视场角的避让空间留出来，不能让支架、穿线管线挡到镜头采集范围，这个模型里镜头前端的遮光檐尺寸完全按实物做的，仿真的时候就能直接模拟遮光檐对侧面杂光的遮挡效果，避免后期安装出现逆光过曝的问题。

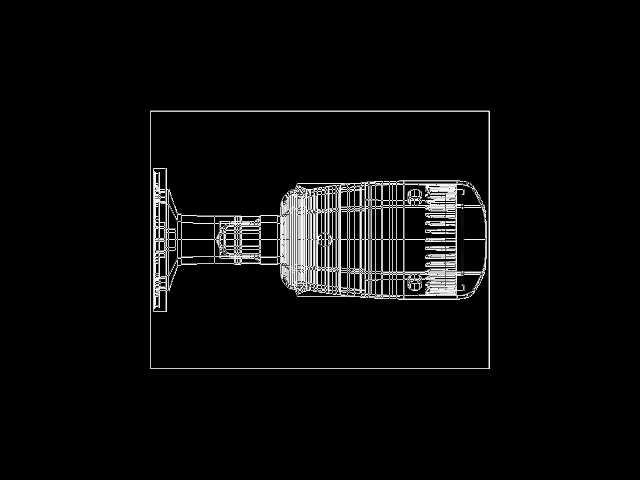

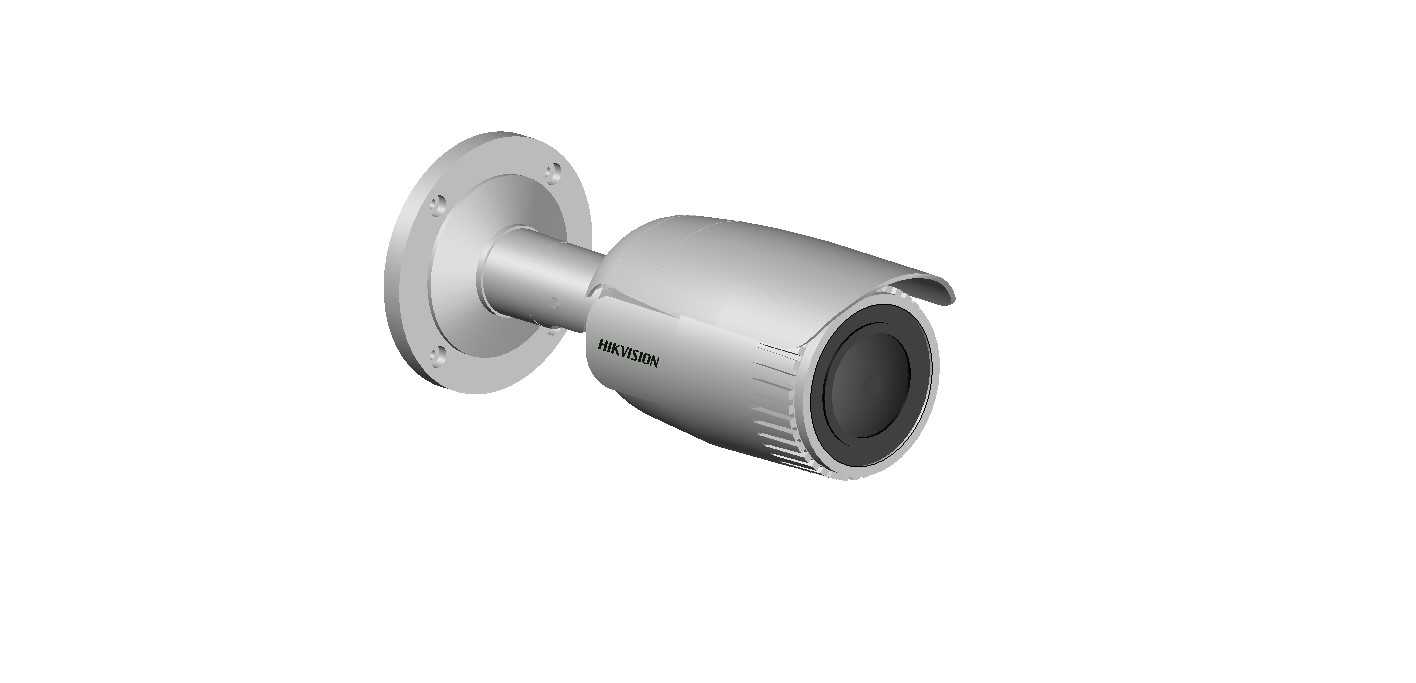

　　从结构设计思路来看，这个机型采用一体化压铸铝筒身，表面做浅灰色喷塑处理，耐候性够强，南方梅雨季节、北方冬季低温户外使用都不会出现壳体锈蚀的问题，筒身侧面的散热筋不是装饰结构，是和内部机芯散热块直接贴合的，长时间连续工作的时候能把CMOS板、电源板的热量通过壳体导出去，避免夏季高温暴晒下设备出现过热宕机，建模的时候我特意把散热筋的间距、凸起高度都按实物比例还原，做热仿真分析的时候可以直接赋予壳体材质参数，不用再二次修改结构。机身和安装底座之间的万向调节节是这个结构的核心，中间的连接轴可以实现水平360度旋转、垂直正负75度俯仰调节，现场安装的时候松开侧面的锁紧螺丝就能调整镜头角度，对准预设的监控区域之后再锁紧，这个部分的配合间隙我按实际装配公差留了0.2mm，做装配动画模拟的时候能真实还原调节动作，不会出现结构干涉穿模的问题。

　　再说到安装边界尺寸，这个机型的壁挂安装法兰盘是圆形三孔固定结构，孔位间距适配市面上通用的监控壁装支架，法兰盘和墙面贴合的面做了防水胶圈的安装槽，现场安装的时候把胶圈嵌在槽里，能避免雨水顺着安装螺丝渗进墙面穿线孔里，筒身总长度不含遮阳檐是122mm，镜头外径是48mm，安装的时候镜头前端离墙面的最小距离是87mm，做狭窄通道比如地下车库立柱安装的时候，要提前算好这个突出距离，避免过往的超高货物刮碰到设备机身。机身尾部的穿线孔是标准的M12螺纹接口，适配常规的监控防水尾线，建模的时候把螺纹的牙距都做出来了，配套做穿线管接头设计的时候可以直接匹配尺寸，不用再查机械手册核对螺纹参数。

　　实际做项目选型的时候，这类筒型枪机相比半球机型，优势是镜头调节范围更大，室外防水等级达到IP67，不用额外加装防雨护罩，安装维护的时候只需要把前盖拧开就能擦拭镜头、更换内存卡，不用把整个机身从支架上拆下来，这个模型里前盖和筒身的旋合卡扣结构也做了还原，做维护操作仿真的时候能真实模拟开盖动作。很多新手做安防三维布点的时候容易忽略设备的实际安装尺寸，要么把模型做的过大影响整体场景比例，要么漏了调节结构导致后期出安装图的时候角度算错，这个模型的所有结构尺寸都和实物一致，不管是做安防系统整体方案演示、安装支架的配套结构设计，还是做设备选型的三维展示，都能直接适配使用场景，不用再做二次尺寸修正。另外筒身上的品牌标识位置、壳体的分模线位置都按实物还原，做渲染效果图的时候质感和真机完全一致，不会出现模型和实物脱节的问题。
