极地配置小型双电机机械臂结构

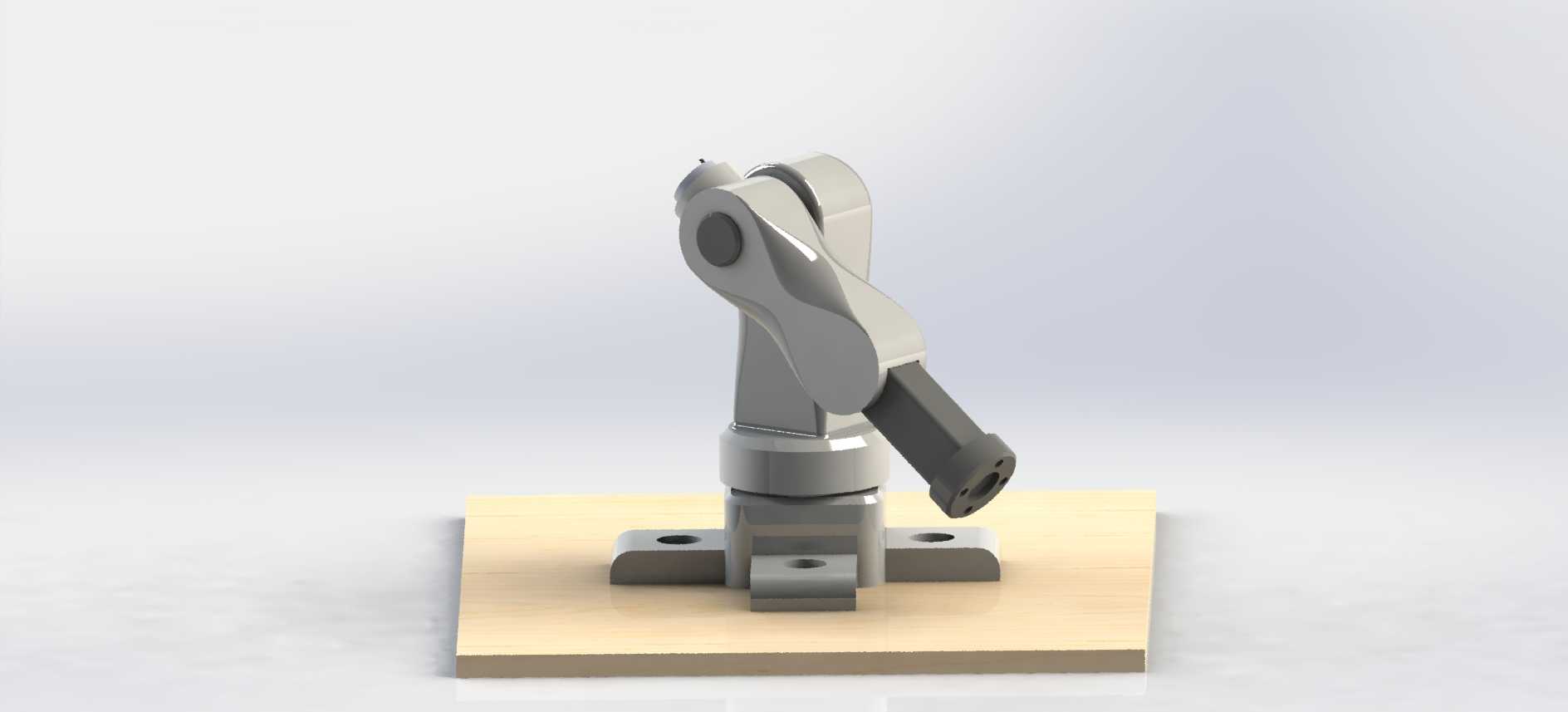

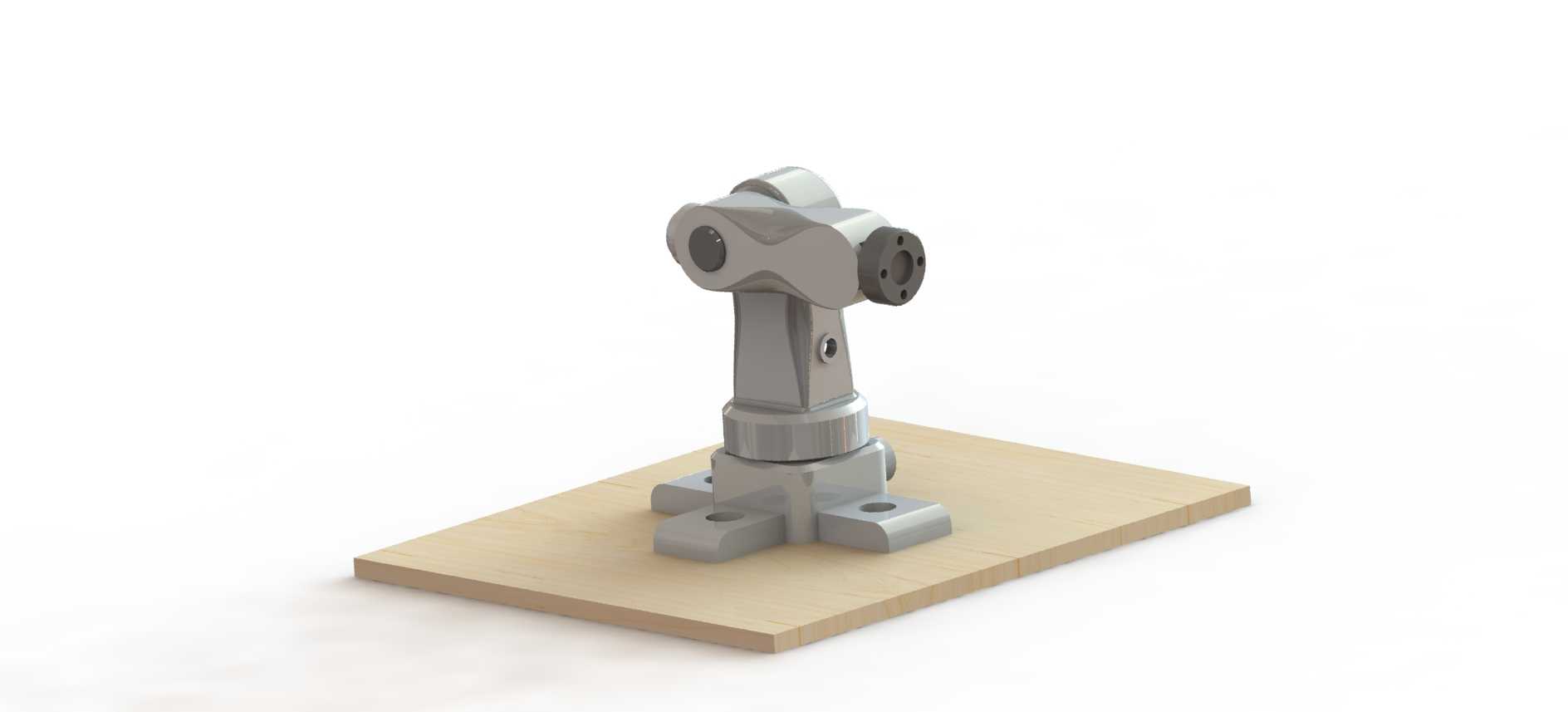

　　这款小型机械臂针对极地低温作业场景的轻量化操作需求设计，整体采用立式单柱铰接结构，底座为带四个安装孔的方形法兰座，可直接通过螺栓固定在木质或金属安装平台上，安装孔位采用对称布局，适配常规的M4-M6规格紧固件，底座与立柱衔接处设置有轴肩定位结构，可保证安装后立柱的垂直度误差控制在0.1mm以内，避免臂体运行时出现偏载晃动。臂体的动力部分采用两款不同规格的12V直流电机分别驱动关节回转与末端俯仰，两款电机的安装位均预留了标准的电机法兰接口，可根据实际负载需求快速替换同安装尺寸的不同功率电机，无需额外修改臂体的主体结构，适配性较强。

　　从结构设计逻辑来看，这款机械臂没有采用复杂的多自由度冗余构型，仅保留了底座回转、大臂俯仰、末端姿态调整三个核心自由度，整体结构件壁厚控制在2-3mm区间，在保证低温环境下结构强度的前提下尽可能压缩整体重量，适配小型移动作业平台的搭载需求，尤其适合极地科考场景下的小型样本拾取、简易操作任务，也可作为桌面级3D打印制作的教学演示机械结构使用。臂体的关节铰接处均采用了通孔式销轴连接结构，销轴端部设置有卡簧槽，可通过标准轴用卡簧实现轴向定位，装配时无需定制专用紧固件，常规的五金标准件即可完成整机组装，降低了小批量制作的物料采购难度。

　　末端执行器的安装法兰采用了带四个均布螺纹孔的圆形法兰结构，法兰端面设置有定位止口，可快速适配夹爪、小型取样器、摄像头支架等不同类型的末端执行件，更换末端件时仅需拧下四颗固定螺栓即可完成拆装，无需调整臂体的其他结构参数。臂体的走线槽全部集成在结构件的内部空腔中，外部没有裸露的走线，一方面可以避免极地环境下的低温脆化线缆被浮冰、积雪剐蹭破损，另一方面也能减少臂体运行时的线缆拖拽阻力，提升关节运行的顺畅度。

　　在安装边界方面，这款机械臂的底座安装面尺寸为80mm×80mm，整体展开后的最大水平作业半径为120mm，竖直方向的最大作业高度为180mm，安装时仅需要在搭载平台上预留100mm×100mm的平整安装区域即可，不需要额外的下沉式安装空间，搭载在小型极地漫游车、桌面教学平台上时不会占用过多的安装空间。关节处的运动间隙在设计时预留了0.05mm的配合公差，既可以避免低温环境下金属件冷缩导致的关节卡滞，也不会因为间隙过大导致末端定位精度超差，常温环境下的末端重复定位精度可以控制在0.5mm以内，满足小型轻载作业的精度需求。

　　从实际应用场景来看，除了极地小型科考作业的适配性之外，这款机械臂也可作为自动化生产线的小型上料机构使用，针对重量在500g以内的小型零件完成短距离的转运、定位操作，结构简单、维护便捷，没有复杂的传动结构，日常维护仅需要定期在铰接销轴处添加低温润滑脂即可，不需要复杂的校准与调试流程，非专业人员也可完成基础的维护操作。整体结构没有采用特殊的定制型材，所有结构件均可通过3D打印或者常规的铣削加工完成制作，加工门槛较低，适合小批量快速制作与迭代修改。
