T12规格法兰式梯形传动铜螺母结构

　　在普通车床进给系统、小型工装滑台、3D打印设备Z轴传动、桌面级数控雕刻机升降机构这类需要将旋转运动转化为直线往复运动的场景里，梯形丝杠配套的铜螺母是核心的受力传动部件，这款T12规格的法兰式铜螺母，就是针对中小载荷、低速平稳传动需求设计的配套结构。从实际使用场景来看，这类铜螺母大多采用锡青铜材质加工，相比钢质螺母，铜质基体在和钢制丝杠配合传动时具备更好的减摩特性，长时间往复运行不会出现同材质咬合的粘滞问题，即使在润滑不充分的工况下，也能维持较低的传动摩擦阻力，减少丝杠螺纹面的磨损速率，延长整套丝杠副的使用寿命。

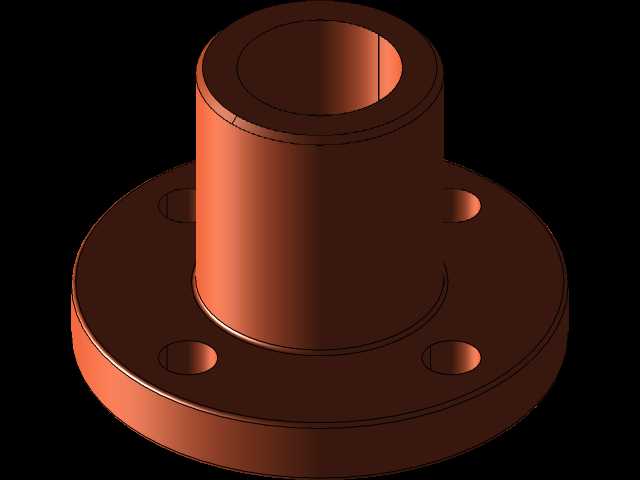

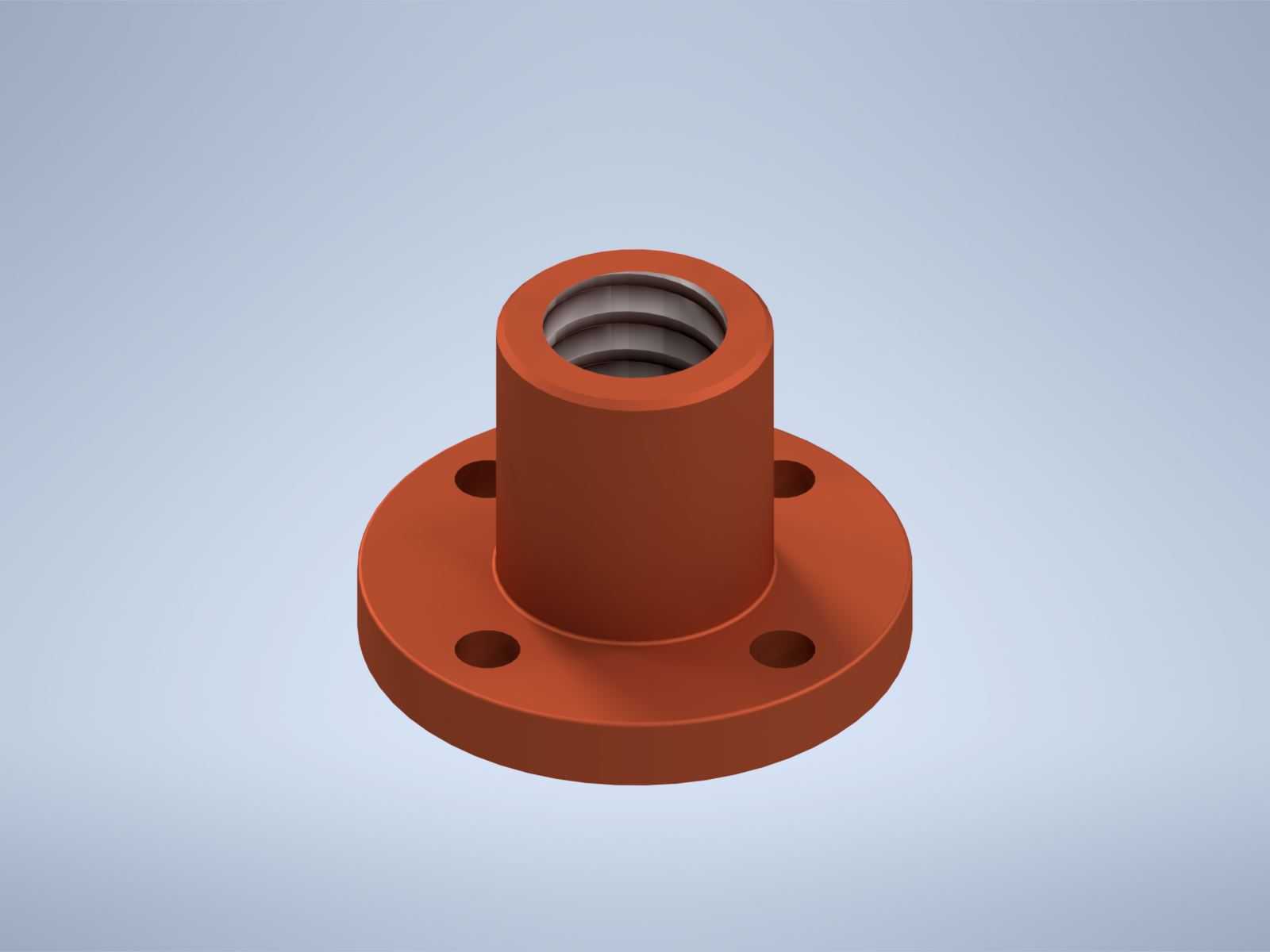

　　这款螺母的结构设计完全围绕安装便捷性、传动稳定性两个核心需求展开，主体分为上部的螺纹啮合段和下部的法兰安装盘两部分，上部圆柱段的内孔加工有标准T12梯形内螺纹，螺纹牙型角符合梯形螺纹通用标准，和同规格外螺纹丝杠啮合时的接触面积充足，能够均匀承受轴向传动载荷，不会出现局部应力集中导致的螺纹变形问题。下部的法兰盘采用一体化加工成型，和上部圆柱段保持严格的同轴度要求，法兰盘上均匀分布四个安装通孔，孔位的中心圆直径、孔径尺寸都匹配常规的安装基座设计，安装时不需要额外加工转接件，直接通过螺栓就能将螺母固定在移动滑台的安装面上，法兰盘的下端面和安装面完全贴合，能够保证螺母轴线和丝杠轴线的平行度要求，避免安装偏斜导致的传动卡滞、螺纹偏磨问题。

　　从安装边界尺寸来看，上部圆柱段的外径设计充分考虑了安装空间的避让需求，不会和周边的导轨、防护罩等部件产生运动干涉，圆柱段的轴向长度足够保证螺纹啮合的圈数，一般这类小规格梯形螺母的有效啮合圈数控制在5-8圈，既可以保证足够的承载能力，又不会因为啮合长度过长导致加工难度提升、传动阻尼过大。法兰盘的厚度经过载荷校核，在承受额定轴向载荷时不会出现法兰变形、安装螺栓松动的问题，四个安装孔的位置度公差严格控制，保证安装时螺栓能够顺利穿入基座的对应螺纹孔，不需要强行掰动螺母对位，避免安装应力导致的螺母轴线偏斜。

　　在实际选型应用时，这类铜螺母适配的工况大多是轴向载荷在几百公斤范围内、传动速度不超过每分钟数米的场景，比如CA6140车床的小拖板进给传动、小型升降平台的举升传动、工装夹具的位置调整机构，都能看到这类结构的应用。设计时特意将法兰安装面和螺纹轴线的垂直度控制在较高精度等级，这样在丝杠转动带动螺母做直线运动时，螺母带动的滑台不会出现爬行、窜动问题，移动的直线精度能够满足普通机加工、位置调整的需求。另外铜材质本身具备一定的自润滑特性，日常维护时只需要定期在螺纹面涂抹润滑脂，就能长时间维持稳定的传动状态，相比滚珠丝杠副，这类梯形铜螺母的结构更简单，抗冲击载荷能力更强，在有一定振动的工况下也能可靠工作，不会出现滚珠脱落、滚道损坏的问题，成本也远低于同规格的滚珠丝杠副，适合对传动精度有一定要求但不需要高精度定位的通用传动场景。

　　建模过程中需要重点关注几个关键尺寸的匹配：首先是内梯形螺纹的参数，必须和对应T12丝杠的外螺纹参数完全匹配，包括螺距、牙型角、中径公差，否则装配后会出现啮合间隙过大或者传动卡滞的问题；其次是法兰盘上安装孔的位置度，要保证四个孔相对于螺母轴线的中心距偏差在允许范围内，避免安装时出现孔位错位；另外上部圆柱段和法兰盘的过渡位置做了微小的圆角处理，避免热处理或者受力时出现应力集中开裂的问题，这些细节都是实际加工和装配中必须考虑的工程要点，直接影响零件的实际使用性能和装配效率。
