带弹簧复位结构的塑料晾衣夹结构设计

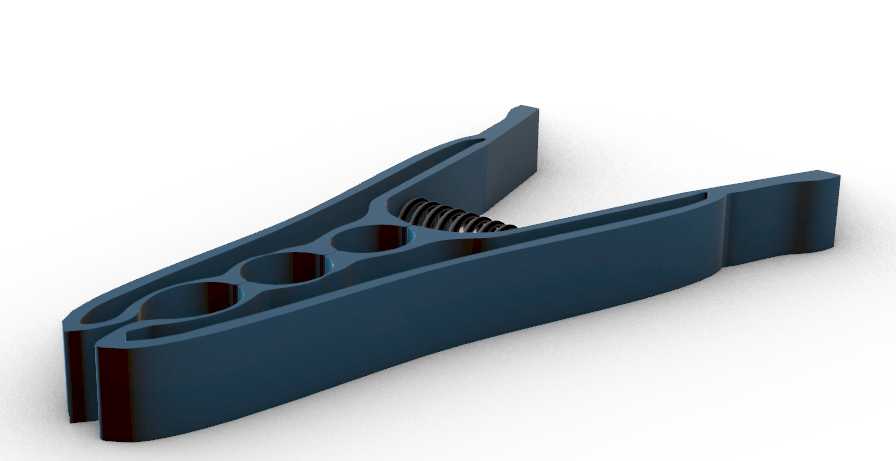

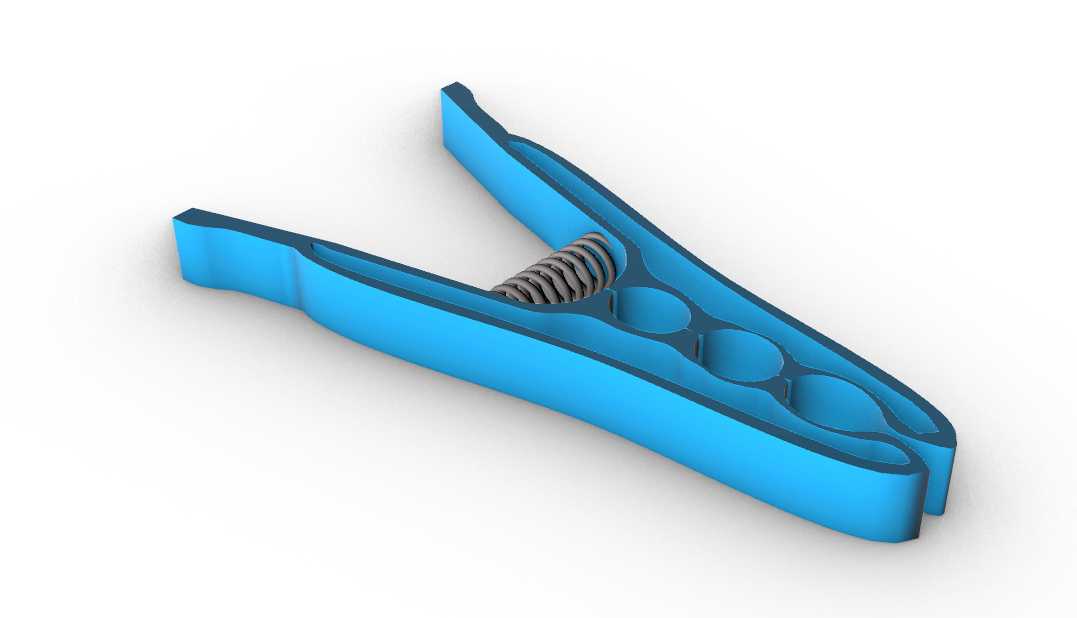

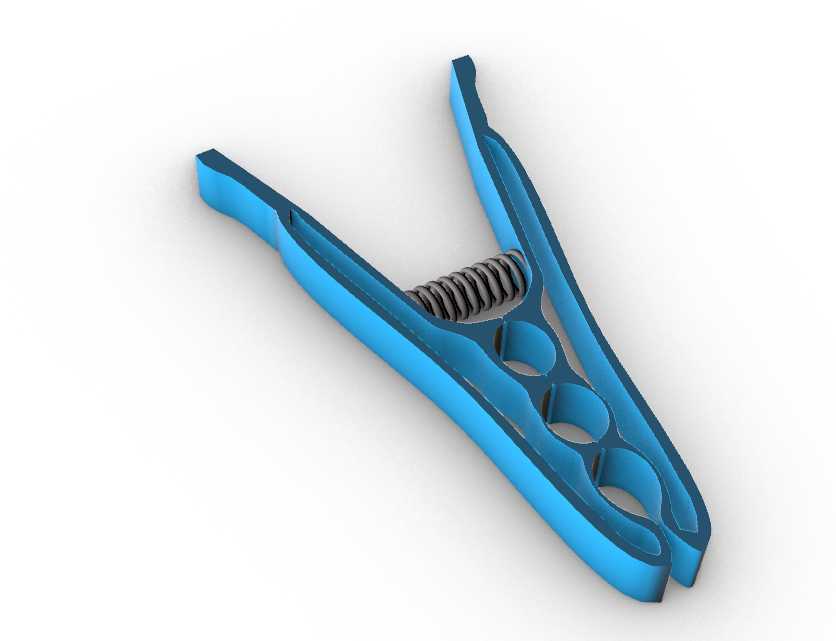

　　日常场景里随处可见的夹持类小五金，看似结构简单，实则每一处细节都对应实际使用中的受力与耐久需求，这款带内置扭簧的塑料夹，核心功能是依靠杠杆结构放大手部按压力，实现夹口的开合，松开后靠扭簧的回弹力提供持续夹紧力，完成对织物、薄板材、线材等物件的临时固定。从结构设计逻辑来看，夹体采用对称式两片式注塑结构，握持区域设置了三个连续的圆形镂空，这一设计并非单纯为了减重，首先是优化注塑成型过程中的材料流动，减少厚壁区域产生的缩痕、翘曲缺陷，其次是提升握持时的手指贴合度，按压时手指可嵌入镂空区域，避免施力时打滑，同时在不降低结构强度的前提下减少原材料用量，控制单件生产成本。夹体的转轴区域采用一体化的铰接凸台结构，无需额外加装金属销轴，

　　两片夹体通过自身的塑料卡扣结构实现铰接装配，扭簧直接嵌套在铰接位的中空腔体内，装配时仅需将扭簧的两个支脚分别卡入两片夹体对应的定位槽内，即可完成整夹的组装，整个装配流程无需额外紧固件，适配自动化流水线的快速组装需求，大幅提升生产装配效率。夹口位置做了细微的内收咬合齿设计，咬合面并非平面，而是带有细微的防滑纹路，夹持织物时可以增加接触面的摩擦力，避免晾晒过程中被风吹落，同时夹口的边缘做了R0.5的圆角处理，防止夹持较薄的丝质、棉质织物时勾拉丝线，造成衣物损伤。扭簧的选型匹配经过受力校核，当夹口张开至最大角度30度时，扭簧提供的夹紧力控制在8-12N区间，这个力值既可以保证夹持单层棉质T恤、袜子等常规晾晒物件时不脱落，

　　又不会因为夹紧力过大导致夹体在长期使用后出现应力开裂，同时手部按压开启夹口所需的力控制在15N以内，符合日常使用的施力舒适度，老人、儿童都可以轻松操作。从安装与使用边界来看，这款夹子的整体长度为105mm，夹体最大宽度32mm，夹口最大张开量为18mm，可以适配最大厚度15mm的夹持物件，除了日常晾晒衣物的场景，在生产车间里也可以用来临时固定轻薄的工艺图纸、线束端头、待组装的小型塑料件，在户外场景下也能夹持帐篷的防风布、野餐垫的边角，适用场景覆盖日用、轻工生产、户外临时固定等多个领域。夹体的材料选型推荐采用增韧型聚丙烯材料，这种材料具备优秀的耐候性，在-20℃到60℃的温度区间内都能保持足够的结构韧性，

　　长期暴露在户外紫外线环境下也不易出现脆化开裂，同时材料本身的耐水、耐洗涤剂腐蚀性能优秀，长期接触潮湿的衣物也不会出现锈蚀、发霉的问题，相比传统的木质夹子、全金属夹子，重量更轻，不会在轻薄衣物上留下明显的夹痕。结构设计过程中，对夹体的受力薄弱区域做了针对性的加强，铰接位置的壁厚比握持区域厚1.2mm，扭簧定位槽的位置设置了加强筋，避免长期反复开合过程中定位槽出现断裂，夹体尾部的按压位置做了加宽处理，分散按压时的应力，防止长期使用后尾部出现疲劳断裂。整个夹体的外形采用流线型设计，没有尖锐的棱角，日常使用过程中不会划伤手部，表面做了哑光蚀纹处理，既可以提升握持时的摩擦力，又能避免注塑过程中产生的表面瑕疵影响外观质感。
