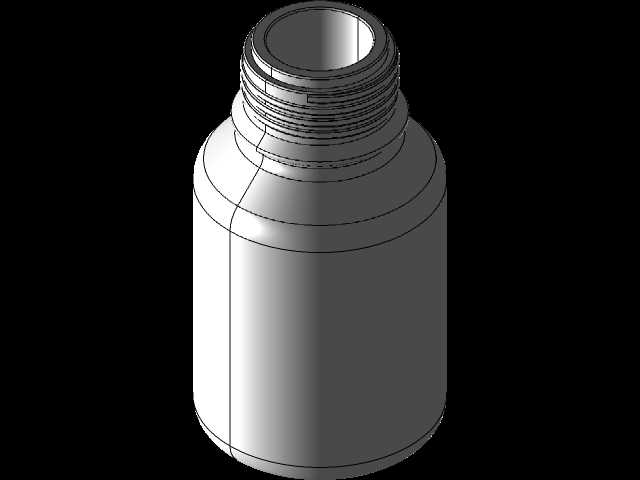

250mlGL-45规格螺纹口实验室试剂瓶结构

　　在实验室流体存储、化工试样分装、生化实验试剂留存的场景里，这类250立方厘米规格的GL-45螺纹口容器是出镜率极高的基础耗材，很多人做实验台配套设备建模、自动化取样工作站设计的时候，往往会忽略这类容器的精确外形建模，导致后续做夹爪适配、液位检测安装位预留、试管架排布的时候出现干涉问题。做这个结构建模的时候，首先要卡准GL-45螺纹的通用尺寸边界，这是行业通用的瓶口标准，大径45mm，螺距是对应的标准值，瓶口的密封端面要做平整处理，因为实际使用中这个位置要配合PTFE垫片或者硅胶密封垫实现密封，建模的时候不能把端面做的有拔模斜度，不然实际装配的时候密封面压合不均匀，会出现漏液的问题。瓶身部分做的是直筒带圆弧过渡的结构，

　　底部做了内凹的圆弧底，一方面是玻璃吹制工艺的脱模需求，另一方面放置的时候可以减少底部和台面的接触硬摩擦，避免玻璃底面被硌出裂纹，同时直筒结构也方便在试管架、试剂柜层架里整齐排布，相同外径的瓶子可以最大化利用存储位的空间，不会因为瓶身有异形凸起导致相邻瓶子放不进去。很多新手建模的时候容易把瓶肩的过渡圆弧做的太陡，实际生产中玻璃容器的瓶肩过渡如果曲率太小，吹制的时候很容易出现壁厚不均的问题，受冷热冲击的时候应力集中在过渡位置容易炸裂，所以建模的时候瓶肩位置要做足够大的过渡圆角，从瓶口螺纹段的小直径平滑过渡到瓶身的大直径，壁厚要保持均匀，整个瓶体的壁厚控制在均匀的数值，不管是做玻璃材质的实体瓶还是后续做塑料改性的替代款，均匀壁厚都是成型工艺的基本要求。瓶口的螺纹段下方要做一个限位凸台，这个位置是旋盖的时候的限位点，瓶盖拧到这个位置就刚好压合密封垫，不会因为过度旋紧导致螺纹滑牙，也不会因为旋合不到位导致密封失效。实际在自动化实验设备里应用的时候，这个瓶子的外形尺寸是夹爪设计的核心依据，夹爪的开合行程要覆盖瓶身的外径，夹持位置要避开瓶肩的过渡段，选在瓶身直筒段的中下部，这个位置夹持的时候重心稳定，不会因为瓶内液体晃动导致瓶子倾斜，同时瓶口的螺纹尺寸要和自动开盖机构的旋头匹配，GL-45的标准螺纹可以适配通用的自动旋盖头，不需要做定制的夹头，能降低设备的配套成本。做这个三维结构的时候，还要考虑安装边界的问题，瓶子放在实验台架上的时候，

　　总高度要和周边的移液枪、液位传感器的安装高度匹配，瓶口的中心位置要对准取样针的下行轨迹，瓶身的外径要和架体的定位孔间隙配合，间隙控制在0.5mm左右，既方便取放，又不会因为间隙太大导致瓶子歪斜。另外瓶身的直筒结构也方便粘贴标签，标签区域没有凹凸结构，条码或者手写标识都能平整粘贴，不会因为瓶身有弧度或者凸起导致标签起翘，扫码识别的时候出现误读。很多人做这类耗材建模的时候只做个大概的外形，忽略了螺纹的精确牙型、密封面的平面度、底部内凹的深度这些细节，实际做设备装配仿真的时候就会发现问题，比如旋盖的时候螺纹干涉，瓶子放到底座的时候因为底部内凹深度不对放不平，密封垫压合的时候因为端面倾斜出现缝隙。这个模型在建模的时候把这些细节都做了还原，

　　螺纹段的牙型按照GL标准的尺寸绘制，瓶身壁厚均匀，过渡圆角符合实际生产的工艺要求，不管是用来做实验室布局的场景搭建，还是做自动化取样设备的夹爪、旋盖机构的干涉检查，或者是做试剂存储柜的层架排布设计，都能直接调用，不需要再反复调整尺寸。另外要注意，这类容器的瓶口是敞口结构，建模的时候瓶口的内壁要做轻微的倒角，方便倾倒液体的时候液体沿着瓶壁流出，不会顺着瓶身外侧流下来，这个倒角虽然尺寸很小，但是实际使用的时候对倾倒体验的影响很大，很多粗模都会漏掉这个细节，导致仿真的时候流体流向和实际情况不符。瓶身的外壁做的是光滑无棱的结构，一方面是清洁的时候不容易残留污渍，另一方面手持的时候握持手感更好，不会有棱角硌手，也不会因为有棱角导致碰撞的时候出现应力集中碎裂。
