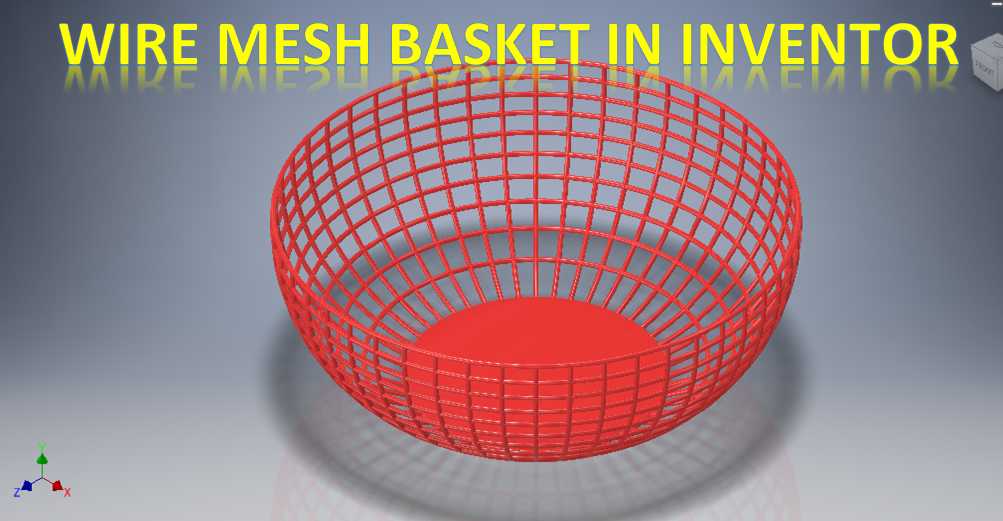

Inventor设计的镂空丝网篮结构

　　这类镂空丝网篮在轻工生产、物料周转环节的应用覆盖度极高，小到电子元器件生产工位的零散零件收纳，大到食品加工环节的物料沥水、热处理工序的工件承载，都能见到同结构产品的身影。不同于实心板材冲压的篮体，网格镂空结构首先解决了沥液、通风的核心需求，在清洗工序中，冲洗介质可以无阻碍穿过网格缝隙带走工件表面残留，不会在篮底积液造成二次污染；在烘干工序中，热风可以在篮体内外形成完整循环，避免局部积温不均导致的工件处理效果差异。

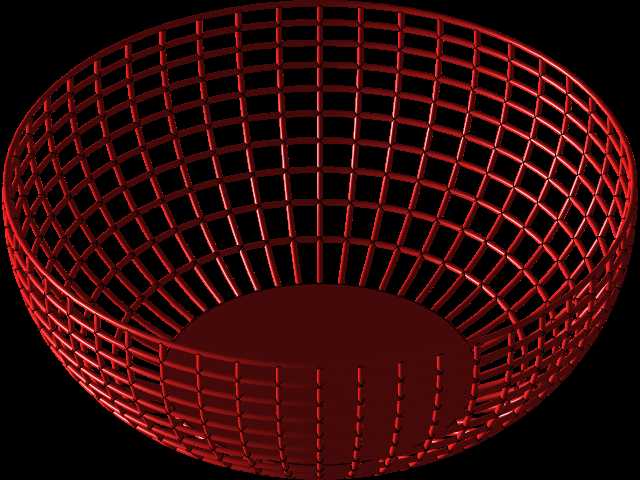

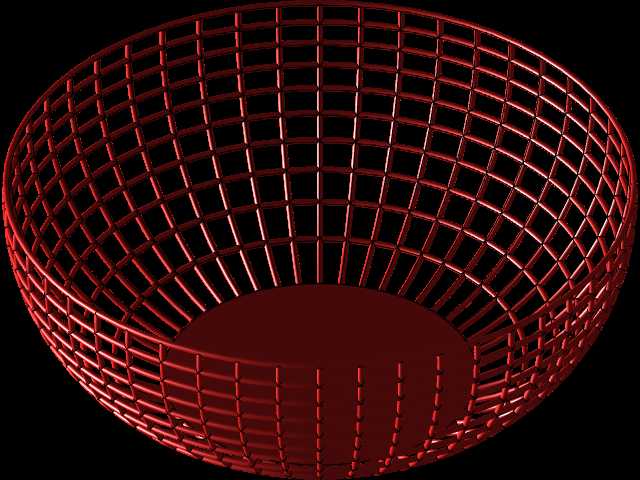

　　从结构设计逻辑来看，这款丝网篮采用半球形敞口轮廓，篮口做了整圈加厚的圈边处理，这部分结构是整个篮体的受力核心，日常搬运提拿、堆叠放置时的载荷都会通过圈边传递到整个网格筋条上，设计时特意将圈边的截面尺寸做了比网格筋条大30%的处理，避免频繁受力后出现圈边变形、网格脱焊的问题。篮底采用平整的实心圆弧过渡面，没有做全网格镂空，这是考虑到放置稳定性的需求——如果篮底也做全网格结构，放置在工作台面或者周转架上时，网格筋条会和支撑面形成点接触，不仅容易刮花工作台面，放置时的稳定性也会大打折扣，平整的圆弧底可以让篮体和支撑面形成连续的面接触，哪怕放置在略有倾斜的台面上，也不会轻易侧翻倾倒。

　　网格筋条的排布采用等距经纬交错的方式，横向筋条沿着篮体的半球轮廓做等弧度分布，纵向筋条从篮底中心向篮口圈边做放射状延伸，所有筋条的交叉位置都做了圆角过渡处理，没有尖锐的棱角，一方面是避免取放工件时刮伤工件表面，另一方面也防止操作人员拿取时被毛刺划伤。筋条的间距设置参考了常规周转工件的最小尺寸，确保常规尺寸的螺栓、电子元器件、小型加工件不会从网格缝隙中掉落，同时又尽可能放大网格开孔尺寸，降低整体结构重量，减少材料消耗。

　　在安装与使用边界上，这款丝网篮不需要额外的固定安装结构，可直接适配常规的物料周转车层板、清洗机内置挂篮支架、烘干线的物料承载位。篮体的半球形轮廓可以最大化利用内部容纳空间，相同外轮廓尺寸下，半球形结构比方形篮的内部无干涉容纳空间高出15%左右，同时圆弧过渡的内壁没有清洁死角，日常使用后清理残留杂物时，不需要特意清理边角位置，冲洗即可完成清洁。设计时也考虑了堆叠收纳的需求，多个同规格丝网篮空置时可以嵌套叠放，嵌套后整体占用空间仅为单个篮体的1.2倍，能大幅节省仓储和空置转运时的空间占用。筋条的直径选择兼顾了结构强度和轻量化需求，在额定承载范围内，篮体不会出现网格筋条永久变形的情况，哪怕满载工件后提起篮口圈边，整体形变也控制在弹性变形范围内，卸载后可以自动恢复原有轮廓。
