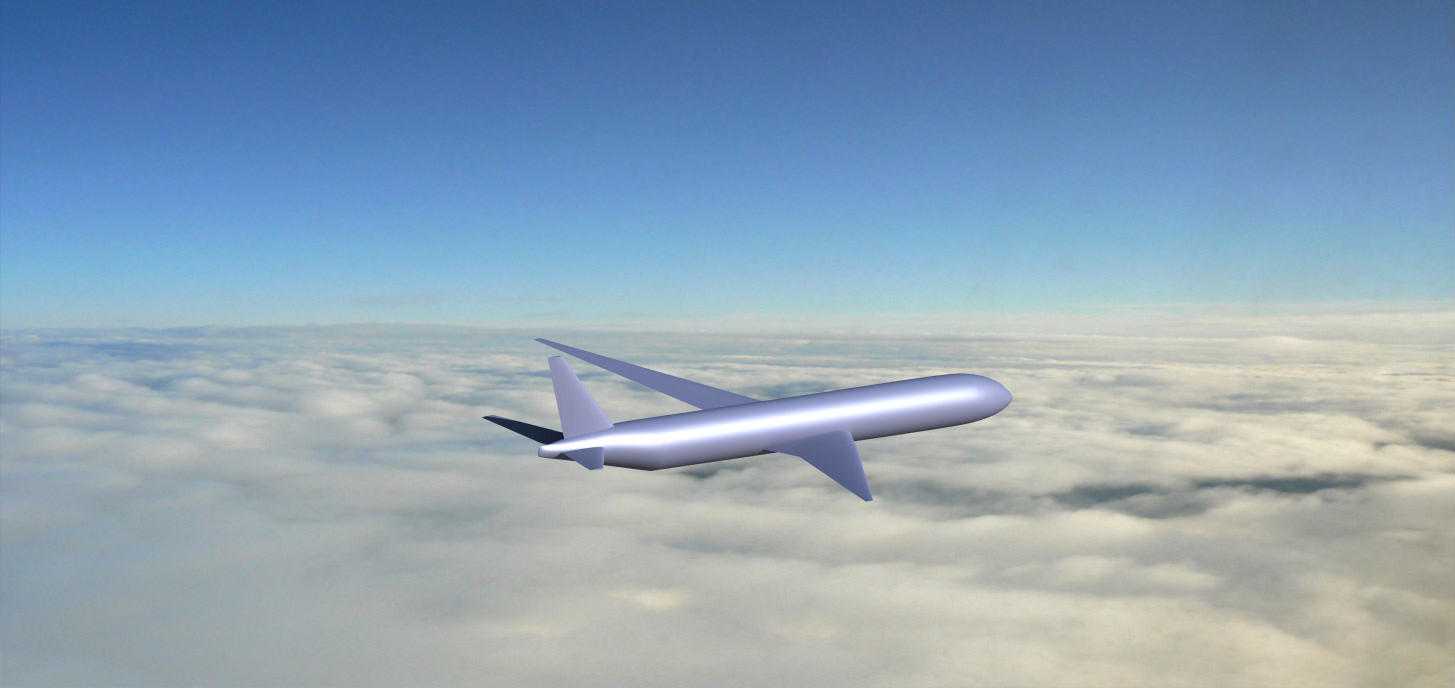

波音777-300客机气动外形LOFT结构

　　宽体干线客机的LOFT曲面建模是航空结构设计前期的核心环节，直接决定后续气动仿真、结构分区、系统布置的基准精度，这套波音777-300的曲面模型严格遵循1:1实机比例构建，最初在OpenVSP环境中完成初步气动轮廓的参数化搭建，后续通过Catia完成曲面的连续性重构，所有曲面边界满足G2连续要求，可直接导入Ansys等仿真环境开展外流场计算、气动载荷分布分析等工作，无需额外进行几何修复。从实际工程应用场景来看，这类高精度LOFT模型主要服务于三个核心方向：一是高校航空类专业的气动教学演示，可直接用于展示宽体客机的翼身融合过渡、发动机挂架与机翼的匹配关系、尾翼气动配平的外形逻辑，帮助学生理解干线客机的总体布局思路；

　　二是航空装备研发阶段的方案验证，在改型设计初期可基于该基准曲面快速调整机翼后掠角、机身长细比、垂尾面积等参数，快速评估不同方案的气动特性差异，缩短前期方案迭代周期；三是航空科普类展项的内容制作，可直接对接渲染引擎生成高精度可视化内容，用于民航展馆、飞行模拟设备的视景素材搭建。从产品功能特性来看，该模型完整还原了波音777-300的核心外形特征：机身采用典型的宽体客舱截面设计，机身段沿航向的曲面过渡严格匹配实机的面积律分布，避免跨音速飞行阶段的阻力突增；机翼采用超临界翼型的设计特征，机翼后掠角、上反角、翼尖小翼的外形曲率均与实机保持一致，可准确模拟巡航状态下的机翼升阻特性；尾翼部分包含垂尾与平尾的完整曲面，平尾的安装角、

　　垂尾的后掠角度均符合实机的气动配平设计要求，发动机短舱与机翼挂架的连接曲面做了顺滑过渡，还原了实机的短舱安装位置与外形轮廓，能够准确模拟发动机短舱对机翼流场的干扰效应。在设计思路层面，该模型优先保证气动分析所需的外形精度，没有对内部结构、客舱布置、起落架舱等非气动相关结构进行建模，所有曲面均为单一封闭的外轮廓面，网格导入仿真环境时不会出现破面、重叠面、自由边等几何问题，大幅降低仿真前处理的工作量；曲面构建过程中严格控制了控制点的数量，在保证曲率精度的前提下尽可能简化曲面拓扑结构，避免后续参数调整时出现曲面畸变问题。从外形尺寸与安装边界来看，模型完全匹配波音777-300的实机尺寸参数，机身长度、翼展、机身直径、

　　垂尾高度等关键外形尺寸均符合公开的实机参数，机翼与机身的对接位置、发动机挂架的安装站位、平尾与垂尾的相对位置均严格对应实机的结构站位，在开展仿真分析时可直接匹配实机的重心位置、气动压心位置等关键参数，不需要额外进行尺寸缩放与位置校准；模型的曲面边界预留了后续结构设计的接口，在机翼前缘、后缘襟翼滑轨位置、机身舱门位置、雷达罩与机身对接位置均保留了清晰的曲面分割边界，后续开展详细结构设计时可直接基于该LOFT曲面进行结构分区，划分机翼壁板、机身框段、活动翼面等结构单元，无需重新构建基准外形。需要注意的是，该模型为纯气动外轮廓模型，不包含内部的结构件、系统管路、客舱设施等细节，主要用于总体方案阶段的气动分析与外形验证，若要开展详细的结构强度分析、系统干涉检查等工作，还需要在该基准曲面的基础上补充内部结构细节。在实际建模过程中，翼身融合区域的曲面过渡是处理的难点，该区域的曲面曲率变化剧烈，既要保证机身截面的圆度满足客舱布置要求，又要保证机翼与机身对接处的曲面顺滑，避免气流在该区域产生分离，模型在该区域采用了多截面曲面桥接的构建方式，通过调整截面线的控制点权重，保证了该区域的曲面连续性，经仿真验证可准确模拟该区域的流场特性，不会出现非设计原因的气流分离现象。
