电动吊舱两米翼展滑翔机结构设计

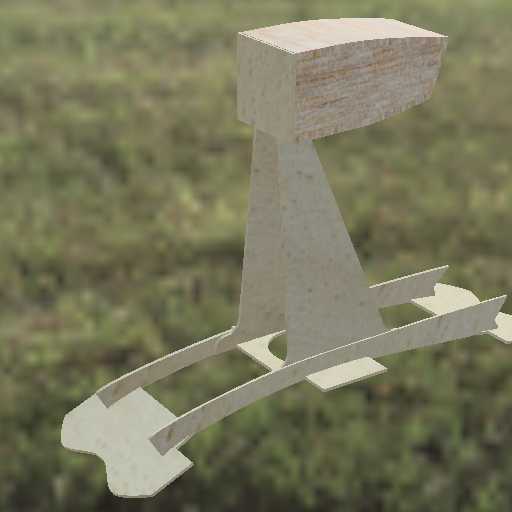

　　这款固定翼滑翔机采用吊舱式动力布局，核心设计围绕低速长航时飞行需求展开，整体翼展设定为两米量级，在航模飞行器的尺寸区间内兼顾了飞行稳定性与场地适配性，不需要超大开阔场地即可完成起降与巡航飞行。从结构设计逻辑来看，整机采用分段式受力架构，吊舱部分作为动力与载荷的承载核心，采用上置安装方式固定于机翼中段下方，既避免了螺旋桨气流对机翼升力面的干扰，也预留了足够的动力组件安装空间，可适配不同规格的外转子无刷电机与配套螺旋桨，吊舱外壳采用流线型修形设计，截面沿飞行方向逐步收窄，能够有效降低飞行过程中的压差阻力，同时吊舱内部预留了电池、电调、接收机的安装仓位，各仓位之间设置有走线槽与固定卡位，避免飞行过程中电子设备移位影响整机重心。

　　机翼部分采用常规平直翼构型，翼型选用低速高升力层流翼型，相对厚度控制在12%左右，既保证了低速飞行时的升力系数，也为机翼内部的舵机安装、翼梁布置预留了足够空间，翼梁采用碳纤维杆与轻木承力结构组合的形式，主翼梁沿翼展方向贯通，承担飞行过程中的大部分弯曲载荷，副翼设置于机翼外侧后缘，通过连杆与机翼内部的舵机连接，舵面偏转角度范围经过适配调整，可满足横滚操纵的灵敏度需求，同时不会因为舵量过大引发飞行失速。尾翼组采用常规布局，垂直尾翼与水平尾翼通过尾撑杆与机翼主体连接，尾撑杆采用高强度碳纤维管材制作，在保证结构刚度的前提下尽可能降低结构重量，尾翼舵面同样采用独立舵机驱动，各操纵面的转轴处均做了减阻处理，避免飞行过程中出现舵面颤振。

　　起落部分采用简易滑橇式设计，没有配置轮式起落架，主要适配草地等松软场地的起降需求，滑橇结构采用轻质层板切割成型，通过减震连接片固定于吊舱下方，着陆时能够通过自身形变吸收部分冲击能量，避免硬着陆对机身结构、内部电子设备造成损伤，滑橇的外形经过修形，着陆滑行过程中不会出现扎入草皮的情况，同时滑橇的安装位置经过重心配平计算，滑行过程中能够保持机身俯仰角度稳定，不会出现拿大顶或者尾部擦地的情况。

　　从实际应用场景来看，这款滑翔机可用于航空模型爱好者的休闲飞行、航模教学中的结构演示，也可经过简单改装后搭载小型航拍设备完成低空低速航拍作业，整机结构的模块化程度较高，机翼、尾翼、吊舱部分均可快速拆解，拆解后能够放入常规尺寸的航模收纳箱中，方便外出携带运输。设计过程中对各部件的安装边界做了明确限定，吊舱与机翼的连接采用快拆卡扣结构，安装时不需要额外工具即可完成组装，卡扣的定位精度控制在0.5毫米以内，反复拆装不会出现定位偏差，保证每次组装后的整机气动外形一致。各受力部件的连接位置均做了局部加强处理，比如翼梁与机身的连接位、尾撑杆的固定位、吊舱的电机安装位，都采用了多层胶合板叠加的加强结构，能够承受常规机动飞行时的载荷，不会出现结构断裂的情况。整机的重心设计位于机翼弦长的30%位置，属于固定翼滑翔机的常规重心区间，用户在搭配不同重量的电池时，只需要调整电池在吊舱仓位内的前后位置，即可快速完成重心配平，不需要额外增加配重，进一步降低了整机的冗余重量。在气动细节处理上，整机所有外露的结构棱角都做了圆角过渡处理，既能够降低飞行阻力，也能够避免组装、携带过程中尖锐棱角划伤操作人员，舵面与主翼、尾翼的连接缝隙控制在1毫米以内，减少了缝隙气流干扰对操纵效率的影响。
