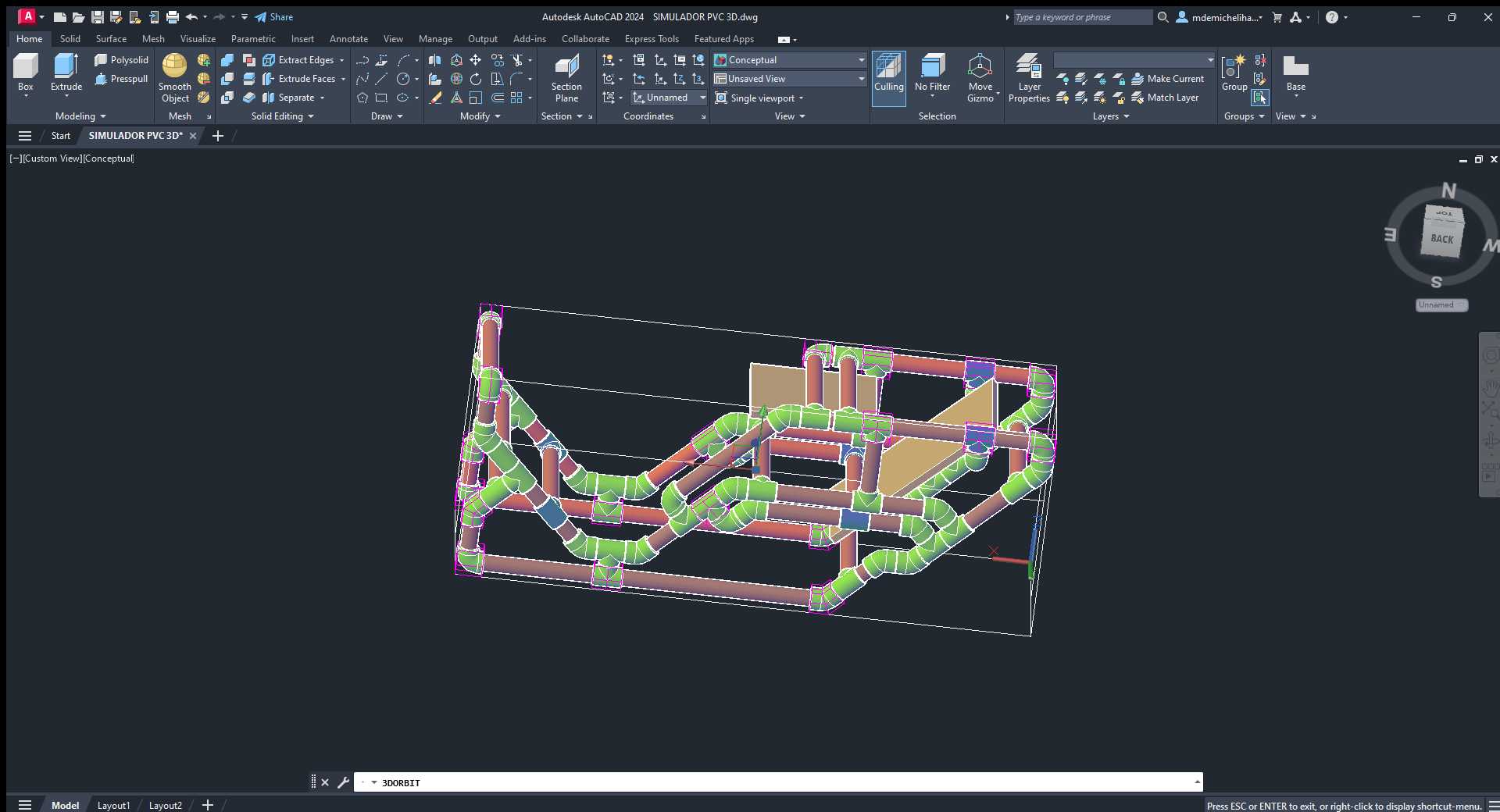

PVC管材拼接式F1赛车驾驶舱框架结构

　　这套采用PVC管材搭建的F1驾驶舱框架结构，最初的设计出发点是面向青少年赛车科普教学场景、低成本赛车模拟体验装置的搭建需求，区别于专业碳纤维或金属材质的竞技级驾驶舱，PVC材质的方案在满足结构强度要求的前提下，大幅降低了制作门槛与物料成本，适合校园创客实践、赛车体验馆入门级模拟设备、科普展项的快速搭建。从实际使用场景来看，该框架可直接适配常规的赛车模拟方向盘、踏板组、座椅安装位，也可作为实体小型卡丁车、教学用演示赛车的座舱承载基体，管材之间采用标准PVC接头拼接，无需复杂的焊接或机加工工序，普通操作人员按照装配指引即可完成整舱组装，后期维护更换损坏管件也极为便捷。设计过程中首先确定了驾驶舱的人机工程边界，

　　参考成人平均坐姿尺寸预留了腿部活动空间、座椅安装深度、方向盘操作的安全距离，整体框架的外围轮廓宽度控制在常规家用门体可通行的尺寸范围内，方便在室内场馆、教室等场景转运布置，框架底部预留了通用安装孔位，可直接固定在模拟设备底座或者小型车辆的底盘架上，不需要额外做转接支架。框架的管材排布逻辑参考了专业赛车防滚架的受力路径，在侧向、正向受力的关键位置采用了双管并排加固的结构，在乘员头部、躯干周边形成连续的环形受力圈，即使采用PVC材质，在常规模拟体验、低速教学演示的载荷下也不会出现结构变形，管件的转弯位置全部采用标准45度、90度弯头连接，所有接口位置预留了涂胶装配余量，组装后可保证整体框架的连接刚性，不会出现松旷晃动的问题。

　　考虑到后期加装外设的需求，框架的横向、纵向杆件上都预留了统一的管卡安装空间，可灵活固定显示屏支架、换挡杆、手刹、线束走线槽等附属配件，不需要在管材上额外打孔破坏结构完整性，使用者可以根据自身的使用需求调整配件的安装位置，适配不同身高体型的使用者操作习惯。和传统的金属焊接驾驶舱相比，这套PVC拼接结构的重量仅为同尺寸金属框架的五分之一左右，单人即可完成整舱的搬运与位置调整，管材表面光滑无尖锐棱角，在教学场景、青少年体验场景下使用也能降低磕碰受伤的风险，框架的整体高度在安装座椅后刚好满足常规桌面模拟设备的视线高度，搭配三屏显示器或者VR设备都不会出现视野遮挡的问题。在结构校核阶段，针对驾驶舱常见的踩踏受力、方向盘转向反作用力、

　　乘员倚靠侧推等工况做了针对性的杆件加强，踏板安装位置的底部框架增加了横向支撑梁，可承受常规驾驶操作下的反复踩踏载荷，方向盘安装位的前端框架做了三角形斜撑加固，避免转向操作时出现框架晃动影响操作手感，座椅安装位的底部框架采用了双层横管排布，可均匀分散乘员的体重载荷，长期使用也不会出现管材弯曲下沉的问题。这套结构的设计没有追求专业竞技级的超高强度，而是在成本、易加工性、结构可靠性、场景适配性之间做了平衡，既可以作为三维建模教学中管材类结构设计的练习案例，也可以直接输出加工图纸用于实体装置的制作，对于非专业赛事场景的驾驶舱搭建需求来说，是兼顾实用性与经济性的可行方案。
