F250皮卡车载无线电集成安装支架

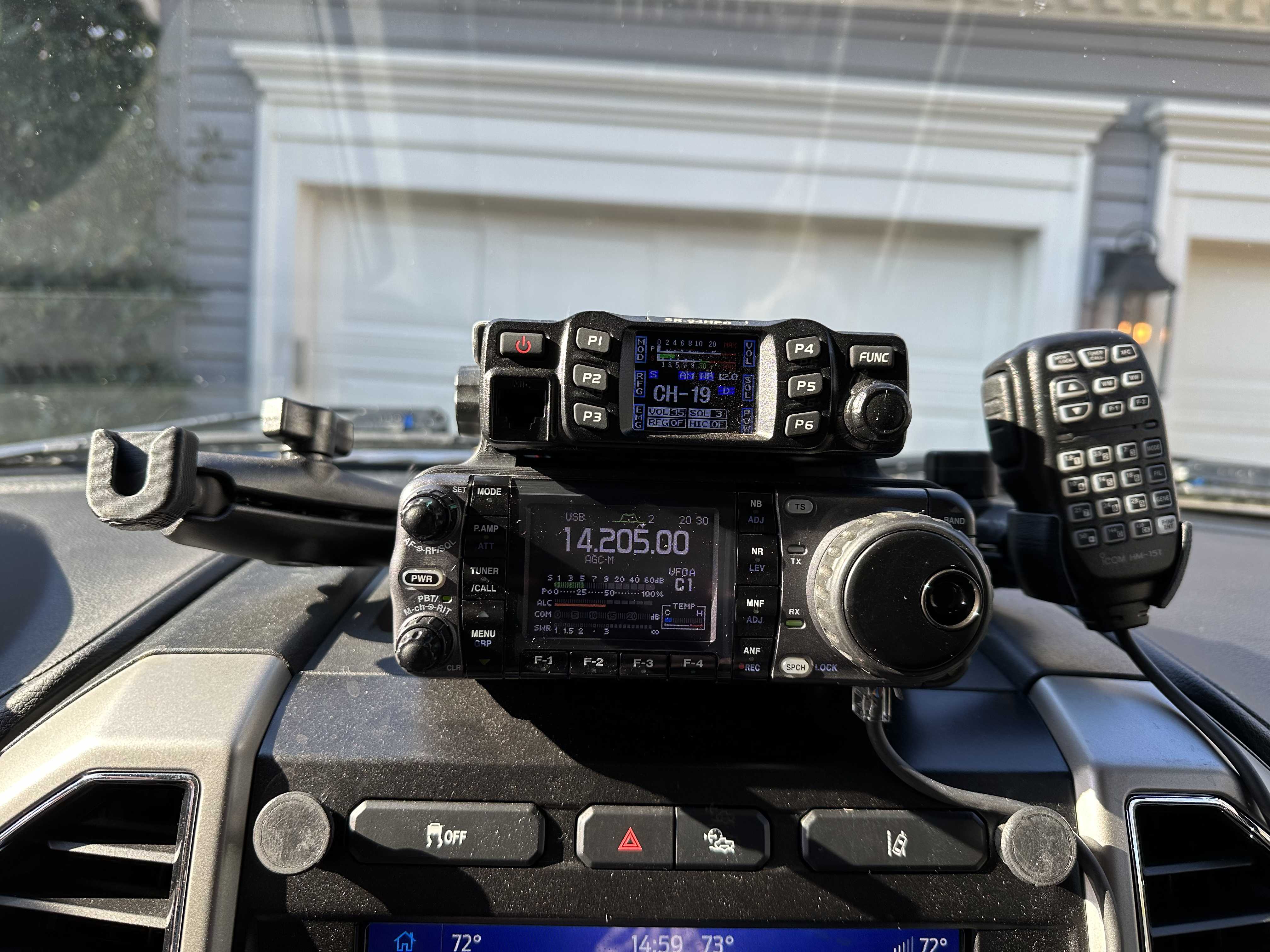

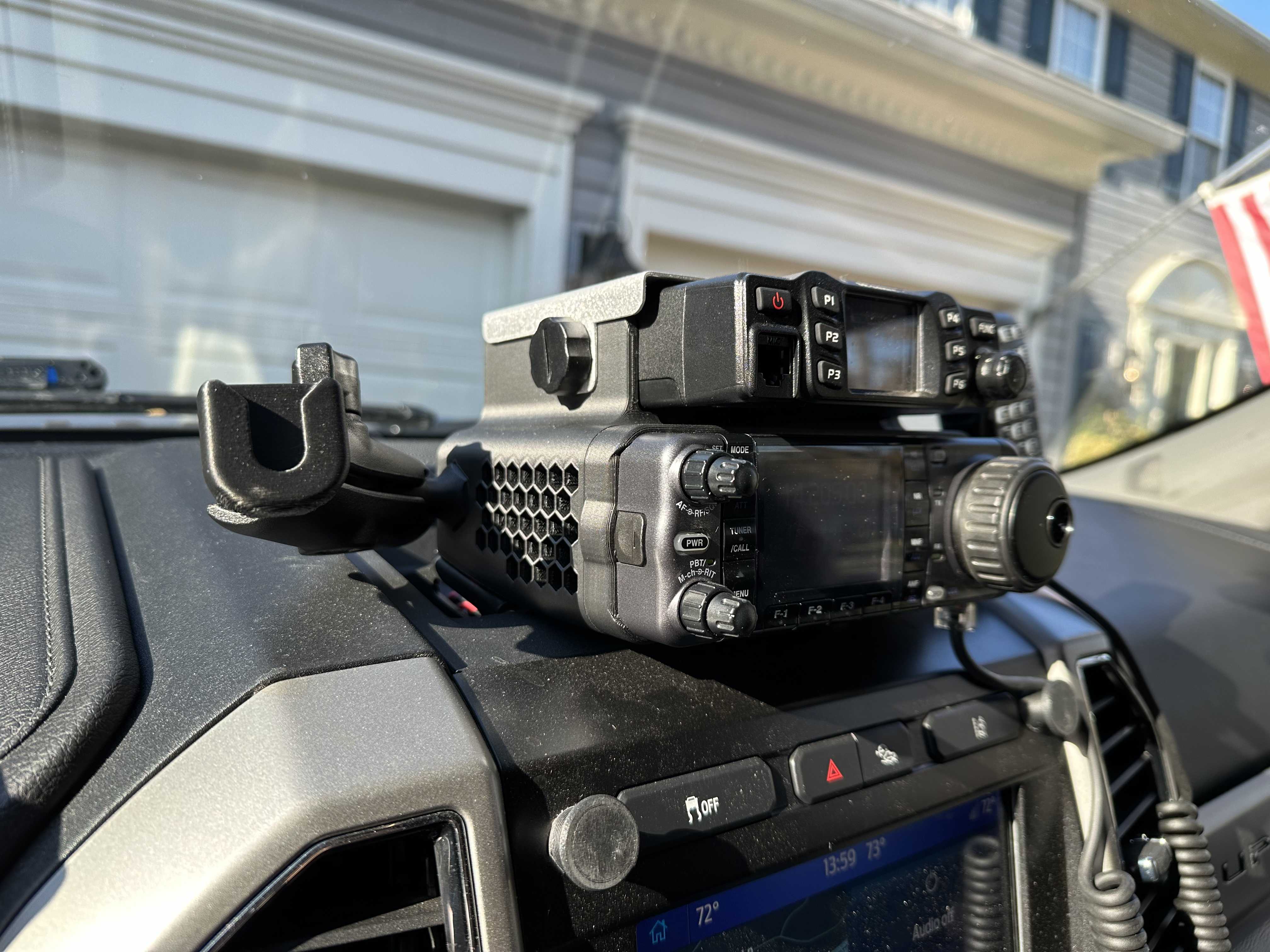

　　这套车载安装结构针对2021款F250皮卡的中控仪表台区域做了适配设计，核心解决多台车载通讯设备在越野、长途穿越场景下的稳固安装与走线规整问题。实际使用场景覆盖户外越野通讯、长途自驾组队通联、应急作业通讯等工况，需要同时承载ICOM 7000电台、Stryker SR-94HPC CB电台，以及配套的ICOM音频输出小扬声器，所有设备的操作面都朝向驾驶位，保证驾驶员在行驶过程中无需大幅偏移视线即可完成频率调节、信道切换、音量调整等操作，避免驾驶过程中操作设备带来的安全隐患。

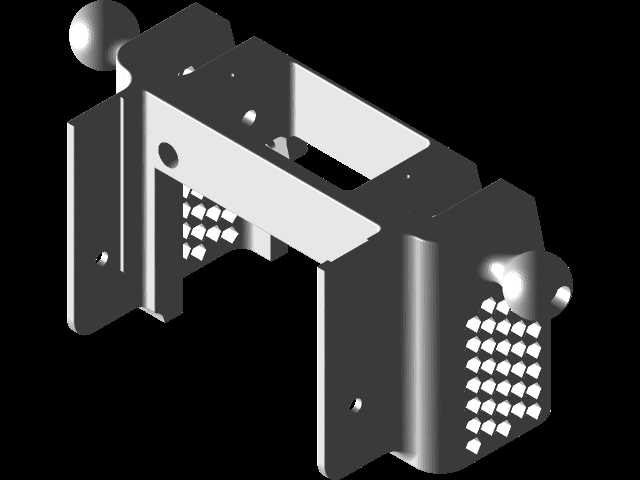

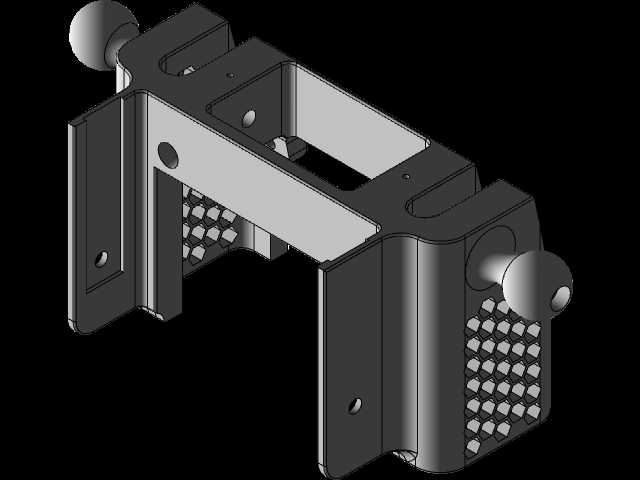

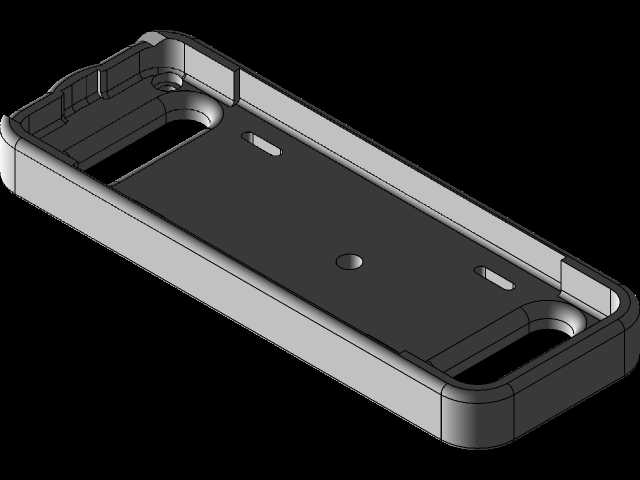

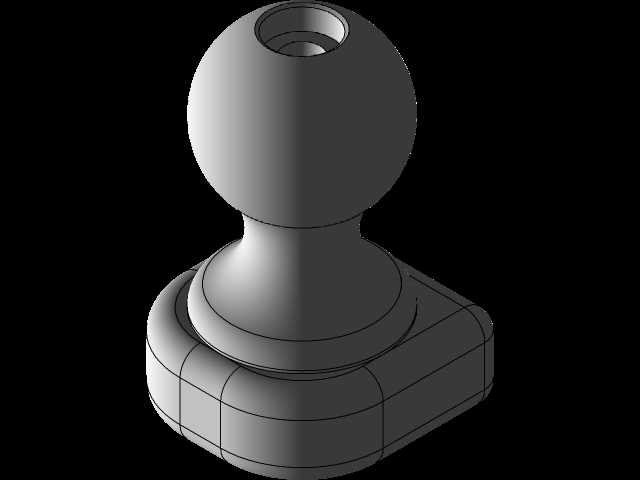

　　设计过程中首先做了安装边界的测绘，依托仪表台上方的空置区域做固定点位选择，没有占用原车的空调出风口、功能按键区域，也不会遮挡驾驶位前方的仪表读数视野。支架主体采用分层布局，下层靠近仪表台的位置固定体积更大的ICOM 7000主机，上层靠前位置固定CB电台的控制面板，手咪挂点设置在支架右侧，刚好处于驾驶员右手可及的范围内，取放手咪不需要侧身。支架两侧预留了1英寸规格的RAM球形安装接口，可根据使用需求拓展安装手机支架、手咪挂架、补光设备等附加配件，球头结构支持任意角度调节，适配不同身高、驾驶坐姿的使用需求。

　　走线设计上做了隐藏式通道规划，电台主机的供电线、天线馈线、音频连接线都可以顺着支架内部的走线槽布置，从仪表台缝隙延伸到后座后方的设备底座区域，远程连接的走线方式避免了中控区域线材杂乱缠绕的问题，也不会因为线材外露影响驾驶操作、或者在车辆颠簸时出现线材晃动异响的情况。所有3D打印成型的结构件都选用ABS或ABS/CF材质，主要考虑皮卡仪表台区域在夏季阳光直射下会出现较高的环境温度，PLA、PETG、普通尼龙等材质在持续高温环境下容易出现软化变形、强度下降的问题，ABS材质的耐温性能可以满足夏季暴晒工况下的结构强度要求，添加碳纤维填充的ABS材质还能进一步提升结构刚性，减少车辆持续颠簸下的支架形变，避免设备安装位出现偏移。

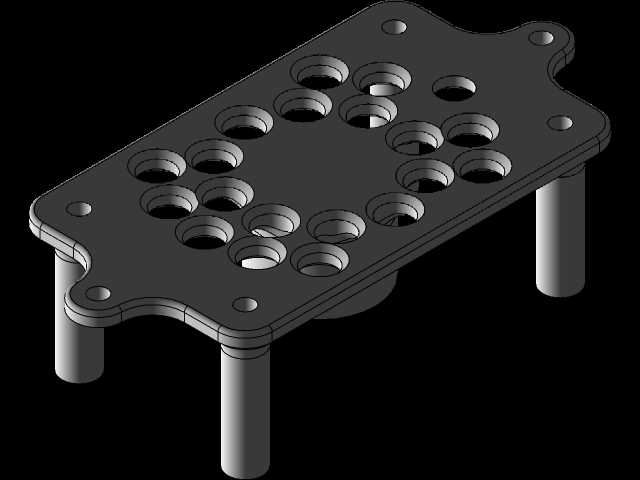

　　安装固定点选择了仪表台本身的加强结构位置，没有在原车钣金或内饰件上额外打孔，依托原车的结构点位做固定，不会破坏原车内饰的完整性，拆卸后也不会留下改装痕迹。支架和仪表台接触的位置都做了橡胶缓冲垫设计，一方面避免硬接触刮花仪表台表面的饰板，另一方面可以缓冲车辆行驶过程中产生的振动，减少振动传递到电台设备上，避免长期振动导致电台内部元器件松动、接触不良的问题。扬声器的安装位做了声学朝向优化，出声方向正对驾驶位头部区域，不需要调高音量就能清晰接收通联音频，避免音量过大影响车内正常交谈或者驾驶注意力。

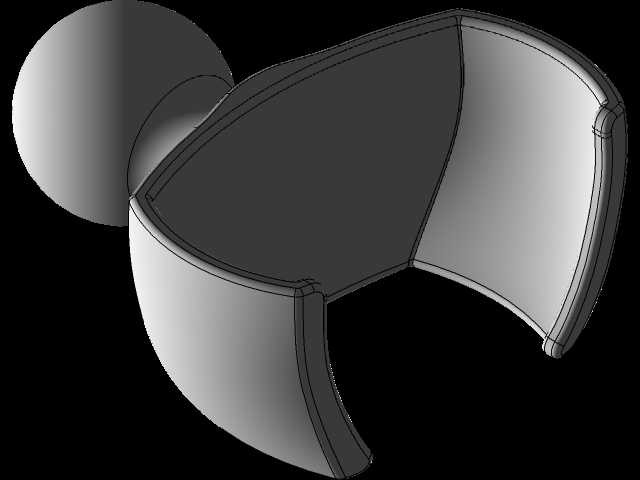

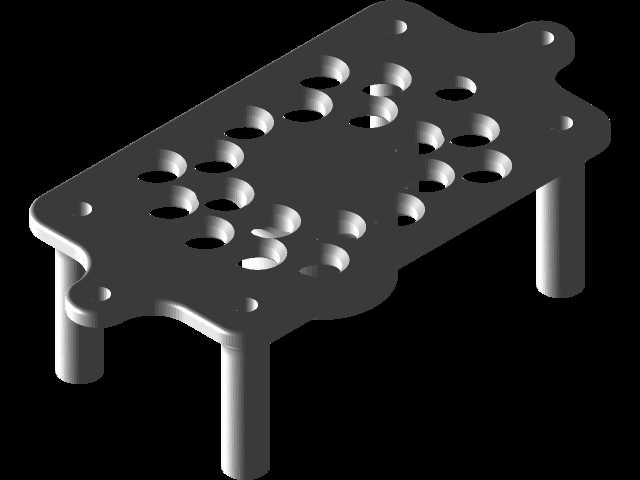

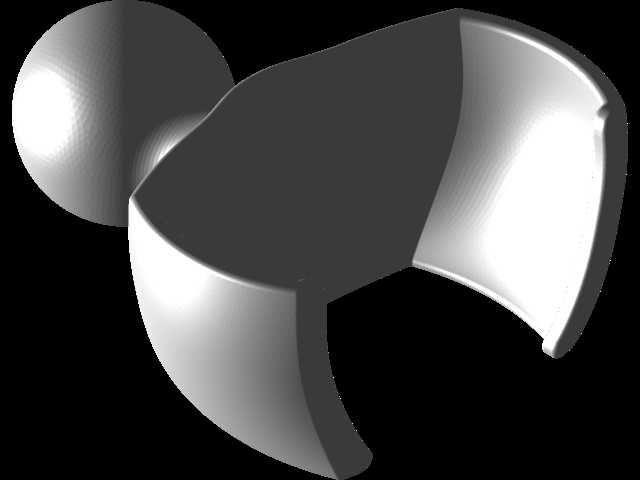

　　结构设计上做了减重优化，在保证安装强度的前提下对非受力区域做了镂空处理，降低支架整体重量，减少仪表台的承重负荷，同时镂空结构也能提升散热效率，让电台设备工作时产生的热量可以更快散发，避免设备长时间工作出现过热保护的情况。手咪的挂扣位置做了防脱设计，车辆在颠簸路面行驶时手咪不会从挂点脱落，挂扣的插拔力度经过适配，单手即可完成手咪的取放操作，不需要额外的解锁动作，适配驾驶过程中的盲操作需求。

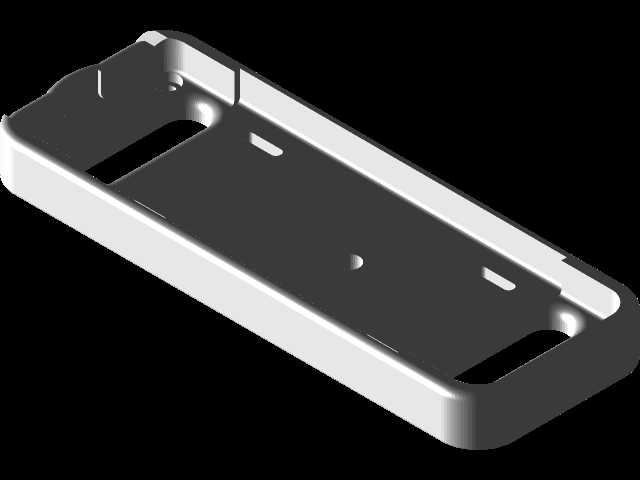

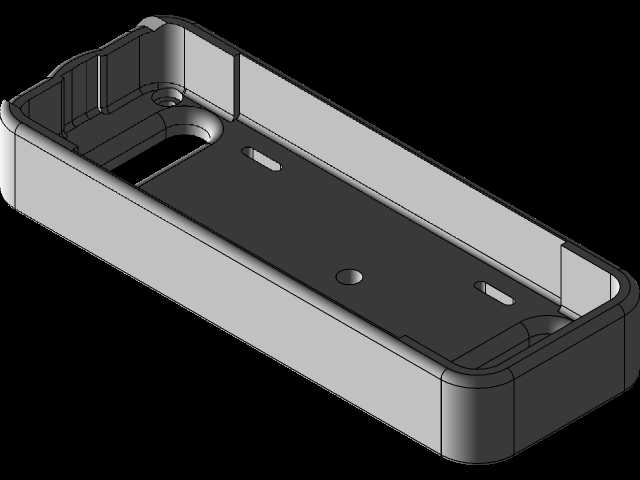

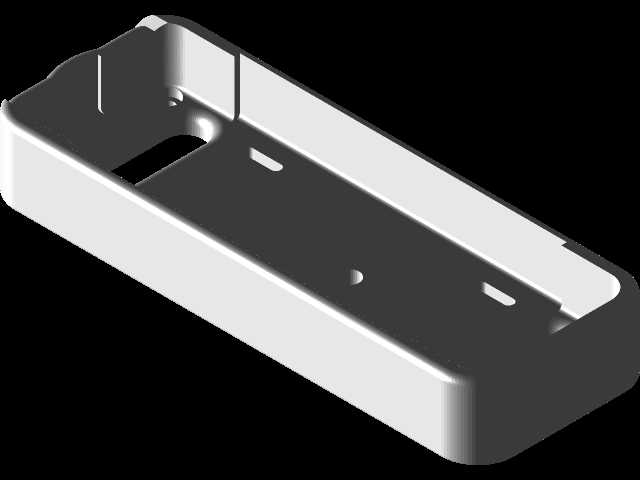

　　针对不同使用场景的拓展需求，支架的上层安装板做了模块化的孔位设计，除了固定指定型号的电台面板外，也可以通过更换转接板适配不同型号的车载电台、车台面板、卫星电话设备，不需要更换整个支架主体，降低后续更换通讯设备时的改装成本。所有安装孔位都做了公差适配，保证设备安装后不会出现孔位错位、螺丝无法锁紧的问题，安装过程不需要额外打磨修整，按照对应点位锁紧固定件即可完成装配。
