超音速导弹气动外形结构三维数模

　　该弹体模型的核心应用场景集中在高速气动特性验证、弹体结构方案推演、外流场仿真前置建模环节，区别于带完整内部舱段、制导组件、动力系统的全装弹方案，这个块体模型聚焦弹体外部气动轮廓的精准还原，主要服务于气动专业的前期方案迭代，不需要拆解内部复杂的管路、线缆、设备安装结构，能够大幅降低前期仿真的网格划分难度，同时保证外流场计算的轮廓精度满足工程要求。

　　从实际用途来看，这类简化块体模型是高速飞行器方案阶段的核心基础载体，在开展弹体超音速绕流仿真、激波形态观测、气动阻力系数测算、舵面气动效率验证时，不需要引入内部复杂结构即可完成边界条件加载，能够有效缩短方案迭代周期；同时在相关专业的教学演示环节，该模型可以直观展示超音速弹体的典型外形特征，帮助学习者理解不同弹体段的气动作用，比如头部锥角对激波阻力的影响、尾翼布局对飞行稳定性的作用、弹体长径比与飞行阻力的关联逻辑。

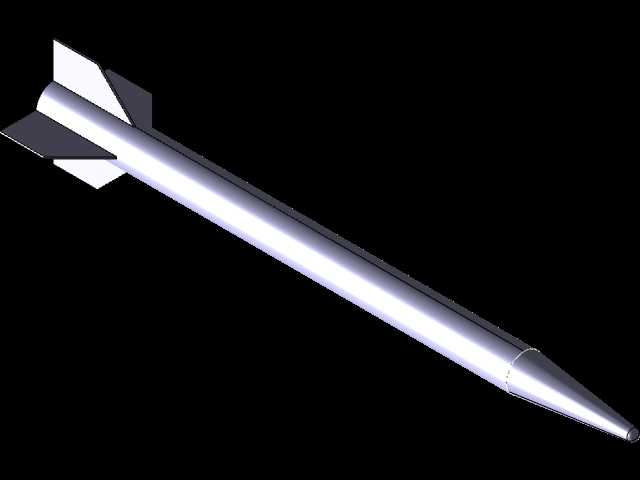

　　在功能特性层面，该模型严格遵循超音速弹体的气动设计逻辑，头部采用适配超音速飞行的尖锥构型，能够有效降低头部激波强度，减少波阻损失；弹身主体为等直径圆柱段，为后续内部设备布置预留充足的规整安装空间，同时圆柱段的气动外形均匀，不会在弹身中段产生额外的紊流干扰；尾部设置四片对称布置的稳定尾翼，翼面采用后掠设计，适配超音速来流条件，能够为弹体提供足够的航向与俯仰稳定力矩，避免飞行过程中出现姿态发散；尾段采用收缩构型，能够平滑弹体尾部的气流分离，降低底部阻力带来的性能损失。

　　设计思路上完全围绕超音速流动的核心特性展开，没有多余的装饰性结构，所有外形特征均服务于气动性能需求：头部锥角的取值经过气动优化，既保证足够的尖锐度降低波阻，又避免锥角过小导致头部结构刚度不足、内部导引头设备安装空间受限的问题；弹体长径比控制在超音速弹体的合理区间内，平衡飞行阻力与内部装载空间的矛盾；尾翼的安装位置、翼面尺寸、后掠角度均匹配弹体的静稳定度要求，保证弹体在超音速飞行状态下具备足够的稳定裕度，同时不会因为翼面过大导致额外的阻力激增、结构重量上升。模型的各个视图投影完全对齐，不存在外形错位、曲面不连续的问题，能够直接导入各类CAE软件开展外流场计算，不需要额外的几何修复工作。

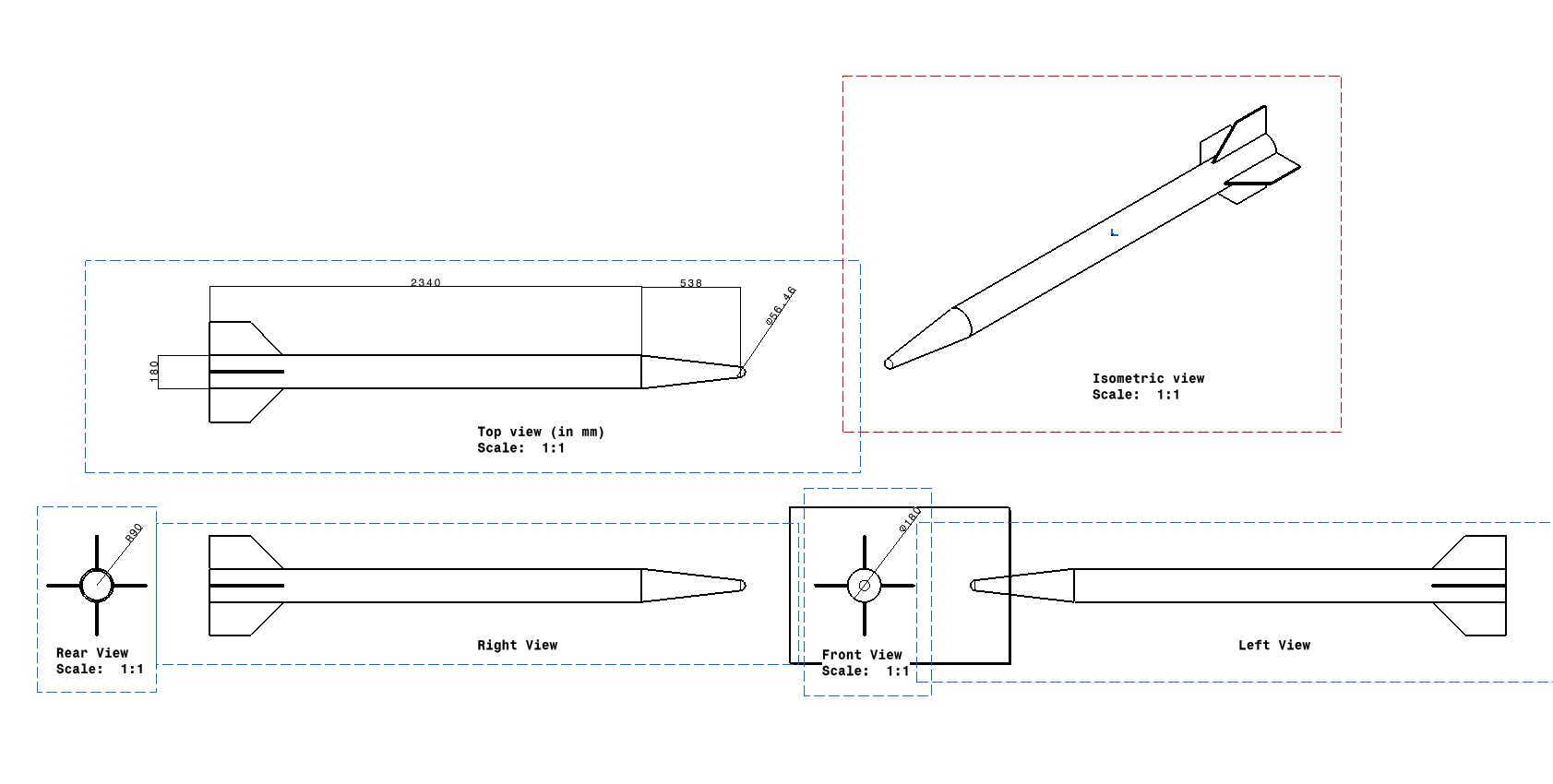

　　从外形尺寸与安装边界来看，该弹体模型的总长、弹径、尾翼展长、头部锥段长度、尾段收缩长度均按照公开研究文献中的试验尺寸还原，各个视图的尺寸标注完全对应，等轴测视图与正交视图的轮廓完全匹配，不存在尺寸矛盾。弹体的外轮廓为连续光滑曲面，没有突兀的凸起或凹陷，符合超音速弹体的外形设计要求；尾翼与弹身的连接部位采用平滑过渡，避免连接位置产生气流分离导致额外阻力；模型的整体外边界规整，在开展仿真计算时可以直接以弹体最大外轮廓作为流体域的内部边界，不需要额外处理干涉区域；如果后续需要拓展为带内部结构的详细模型，该块体模型的外表面可以直接作为外形基准，向内偏移壁厚即可生成弹身壳体结构，再在圆柱段内部划分舱段、安装相关设备，不需要重新构建外部气动外形，能够有效衔接方案阶段与详细设计阶段的建模工作。

　　在实际工程应用中，这类简化块体模型的使用频率远高于全细节模型，因为气动方案迭代阶段往往需要反复调整头部锥角、弹体长径比、尾翼参数等外形变量，简化模型的修改效率更高，每次调整后重新划分网格、计算仿真的周期更短，能够快速完成多方案的对比筛选，待气动外形完全冻结后，再基于该外形开展详细结构设计、内部设备布置、强度校核等后续工作，能够大幅提升整体研发效率。同时该模型的外形完全符合超音速弹体的典型设计规范，没有出现违背气动原理的结构特征，各个部位的尺寸比例协调，既可以作为气动仿真的基础几何载体，也可以作为相关专业人员学习超音速弹体外形设计的参考案例，帮助理解不同外形参数对气动性能的影响机制。
