三耳式三角连接支撑座结构设计

　　在机床附件、自动化输送线的工位衔接、小型工装夹具的基体搭建场景中，这类三耳式三角连接支撑座是十分常见的受力转接部件，它的核心作用是在三个不同方向的安装点位之间，建立刚性的连接基准，同时承担分散载荷、抵消安装面形位公差的作用。不同于常规的平板式连接法兰，这类三角布局的支撑座不需要依托大面积的安装平面，在空间局促、三个安装点位呈非对称三角分布的设备内部，能以更小的结构占用完成连接需求，比如CA6140车床溜板箱的辅助支撑点位、小型非标设备的机架脚位转接、检测工装的多向定位基准搭建，都能看到这类结构的实际应用。

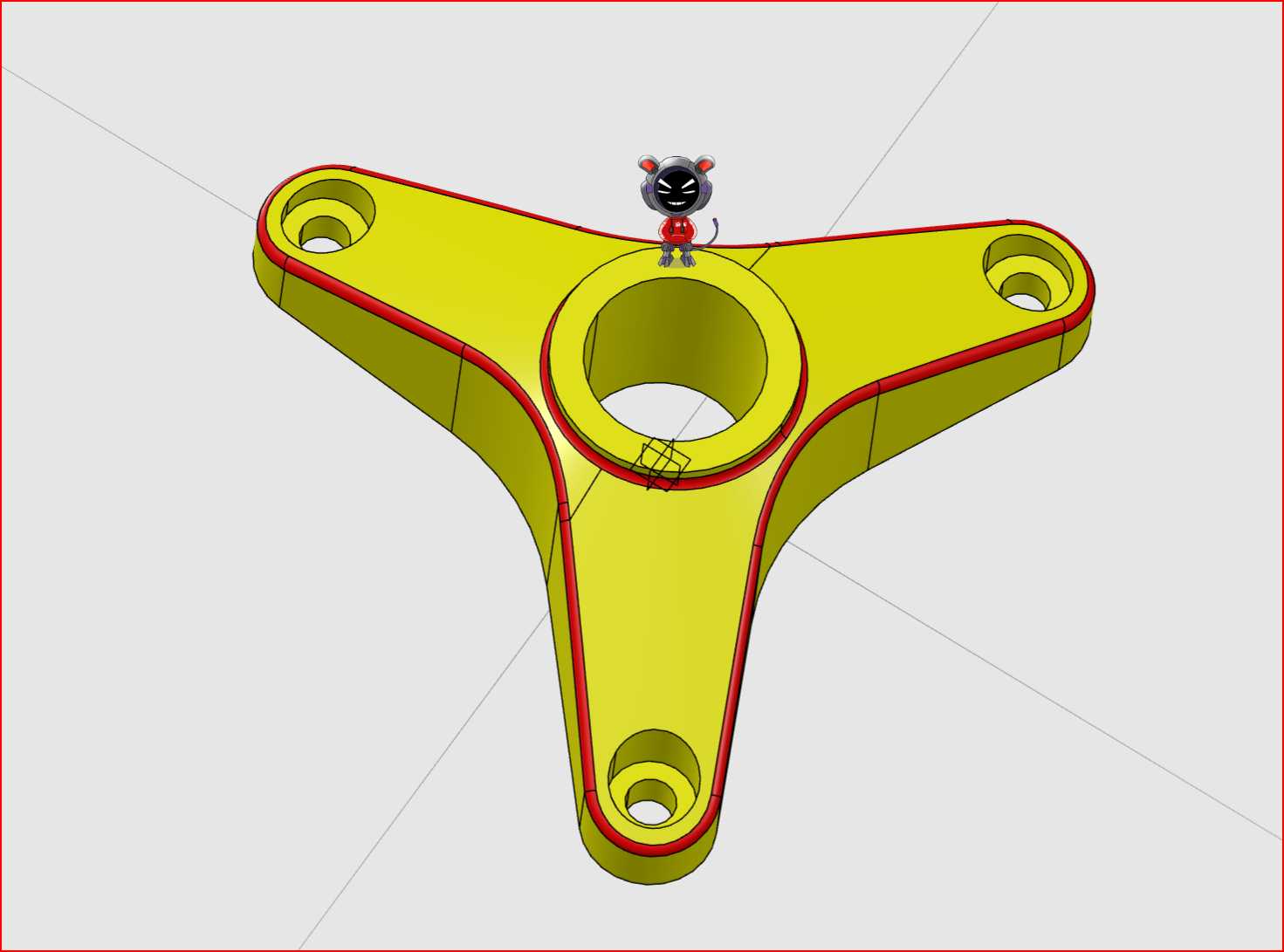

　　从功能特性来看，这个支撑座的中心位置设置了大直径的贯通轴孔，孔位边缘做了加厚的凸台结构，这个凸台一方面是为了增加轴孔的配合长度，提升与穿装轴件的接触面积，避免短孔配合出现的晃动旷量，另一方面凸台的环形端面可以作为轴向定位的贴合面，不需要额外加装轴套就能实现轴向的限位，减少装配时的零件数量。三个向外延伸的支耳末端各设置了一个同轴的安装孔，三个孔的中心连线构成稳定的等边三角布局，这种布局的优势在于，不管承受哪个方向的径向载荷，三个支耳的受力都能相对均匀，不会出现单耳受力过载断裂的问题，同时三角布局的抗倾覆能力远优于双耳或者单耳的支撑结构，在设备运行产生振动的工况下，连接的可靠性更高。

　　设计这类支撑座的时候，首先要确认的是三个支耳安装孔的中心距尺寸，这个尺寸直接决定了安装边界，必须和配套的三个安装点位的孔位坐标完全匹配，否则装配时会出现孔位错位无法穿装螺栓的问题。中心轴孔的内径尺寸需要根据穿装的轴径来确定，配合公差一般选H7级，既保证轴件可以顺利穿入，又不会出现过大的配合间隙。支耳的厚度设计需要结合实际承载来核算，一般来说，支耳的厚度要略大于安装螺栓直径的1.2倍，避免螺栓锁紧时支耳出现变形，支耳和中心凸台的衔接位置做了大圆角过渡，这个过渡结构是应力释放的关键，不能做成直角衔接，否则在承受交变载荷的时候，衔接位置很容易出现应力集中导致的开裂。整个支撑座的主体壁厚保持均匀，三个支耳的下表面处于同一安装平面，平面度需要控制在0.1mm以内，保证安装时和贴合面完全接触，不会出现局部悬空的问题。

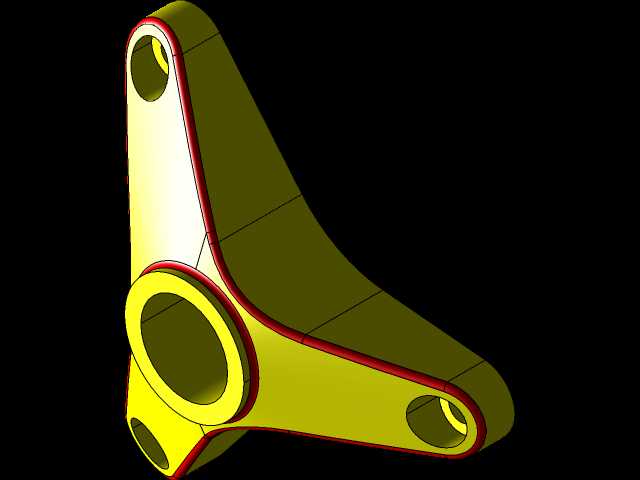

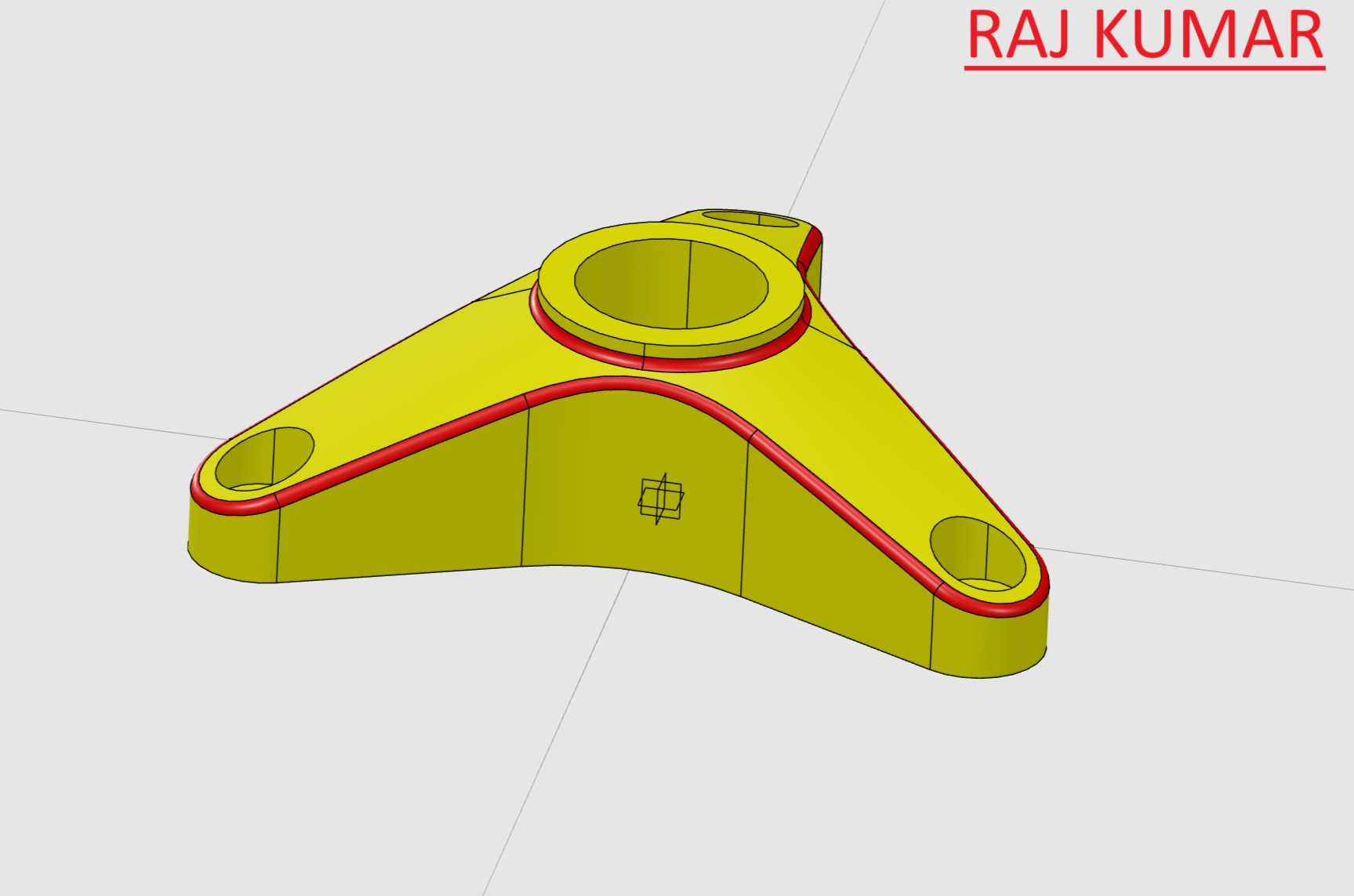

　　从外形的安装边界来看，这个支撑座的整体外轮廓是圆润的三角造型，没有尖锐的外凸棱角，一方面是避免装配时划伤操作人员，另一方面圆润的外轮廓在空间局促的设备内部安装时，不会和周边的管线、其他零部件发生干涉。中心凸台的高度要高于支耳的上表面，这样轴件穿装的时候，轴肩可以直接贴合在凸台端面上，不会被支耳的平面干涉。三个支耳上的安装孔都做了倒角处理，方便螺栓穿装的时候快速对中，孔的内壁没有台阶结构，穿装螺栓的时候可以直接贯通，不需要在孔内做额外的避让。支撑座的表面没有多余的装饰结构，所有的结构特征都是为了满足承载和安装的需求，红色的边缘线条是建模时的轮廓标识，实际加工的时候这个位置是圆滑的过渡曲面，不会有凸起的棱边。

　　在实际选型应用的时候，这类支撑座适合用在静态承载或者低频次动载的连接位置，如果是高频冲击的工况，还需要在支耳的安装孔内加装钢套，提升孔位的耐磨性能。装配的时候三个安装螺栓要采用对角锁紧的方式，逐步加力到规定的扭矩值，避免单颗螺栓先锁紧导致其他孔位出现错位。中心轴孔如果需要和轴件做过盈配合，装配前要在孔壁涂抹少量润滑脂，避免压装的时候出现刮伤。这类结构的建模过程中，要重点关注各个衔接位置的圆角处理，不能出现壁厚突变的情况，否则后续不管是做3D打印样件还是铸造成型，都容易出现变形或者缩孔的问题。
