可拼接式金属仓储周转料箱结构设计

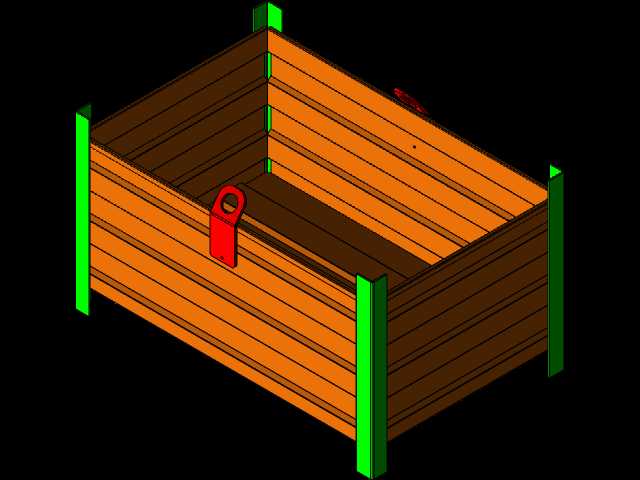

　　车间内零散金属件、加工半成品的周转存储一直是生产现场管理的痛点，普通塑料周转箱在面对带棱角的金属切屑、重型机加工件时极易出现破损开裂，而焊接式金属料箱又存在空箱存储占用空间大、局部损坏后整体报废的问题，这款拼接式金属料箱的设计正是针对这类场景做的定向优化。从结构逻辑来看，料箱采用模块化拼接思路，四个角部设置立式支撑型材作为主承力构件，侧壁由多道横向压型金属板依次卡接在角部支撑的卡槽内，无需焊接即可完成箱体组装，单块侧壁板出现磕碰变形时可单独拆卸更换，大幅降低工装维护成本。角部支撑型材做了加厚处理，同时向外延伸出导向定位结构，空箱堆叠时上层料箱的角部支撑可直接嵌入下层料箱的对应定位槽内，堆叠高度可达四层不会出现滑移倾覆，

　　适配车间高位货架存储与叉车多层码放的作业需求。料箱侧壁的横向压型板并非平面结构，每道板都做了向内的梯形压筋，在不增加板材厚度的前提下提升侧壁的抗侧向变形能力，当箱内装满块状金属物料时，侧壁承受的侧向挤压力可通过压筋分散到角部支撑构件上，避免长期满载出现侧壁鼓胀变形的问题。箱体单侧侧壁上设置的红色吊环构件，是为了适配车间天车吊运作业设计的，吊环与侧壁内部的隐藏式加强衬板连接，单点额定起重量可达五百公斤，配合叉车叉取孔可实现叉车、天车两种转运方式的快速切换，覆盖从机加工工位到热处理车间、再到成品仓储区的全流程周转需求。从安装边界来看，料箱的外部长宽尺寸严格适配标准1200*1000mm工业托盘的摆放要求，单托盘可整齐码放四个满负载料箱，

　　不会出现超出托盘边缘的情况，适配自动化立体库的货位尺寸要求，无需额外调整货架参数即可直接上线使用。料箱的内壁所有拼接缝隙都做了压边处理，缝隙宽度控制在2mm以内，可避免细小的金属螺栓、螺母等小零件从缝隙掉落，同时平整的内壁不会出现勾挂物料包装袋、划伤工件表面的问题，既可以存放散装的机加工零件，也可以存放带包装的成品组件。四个角部的立式支撑构件底部做了橡胶缓冲垫嵌装槽，满箱落地时可缓冲冲击力，避免金属支撑直接撞击地面产生噪音与地面损伤，同时缓冲垫可增加料箱与地面的摩擦力，在倾斜度不超过3度的车间地面上放置不会出现自行滑移的问题。在设计过程中特意规避了焊接结构的应力变形问题，所有连接节点都采用卡扣加自锁螺栓的固定方式，

　　组装时无需专业焊接设备，普通车间操作人员借助普通扳手即可在十分钟内完成整箱组装，空箱存储时可快速拆解成板件堆叠存放，存储空间占用仅为整装状态的五分之一，特别适合多品种小批量生产的机加工车间根据产能需求灵活调整料箱配置数量，不会出现闲置料箱占用大量生产空间的问题。料箱的边缘位置都做了圆角钝化处理，没有尖锐的外露边角，可避免操作人员在周转搬运过程中被划伤，符合车间安全生产的防护要求。
