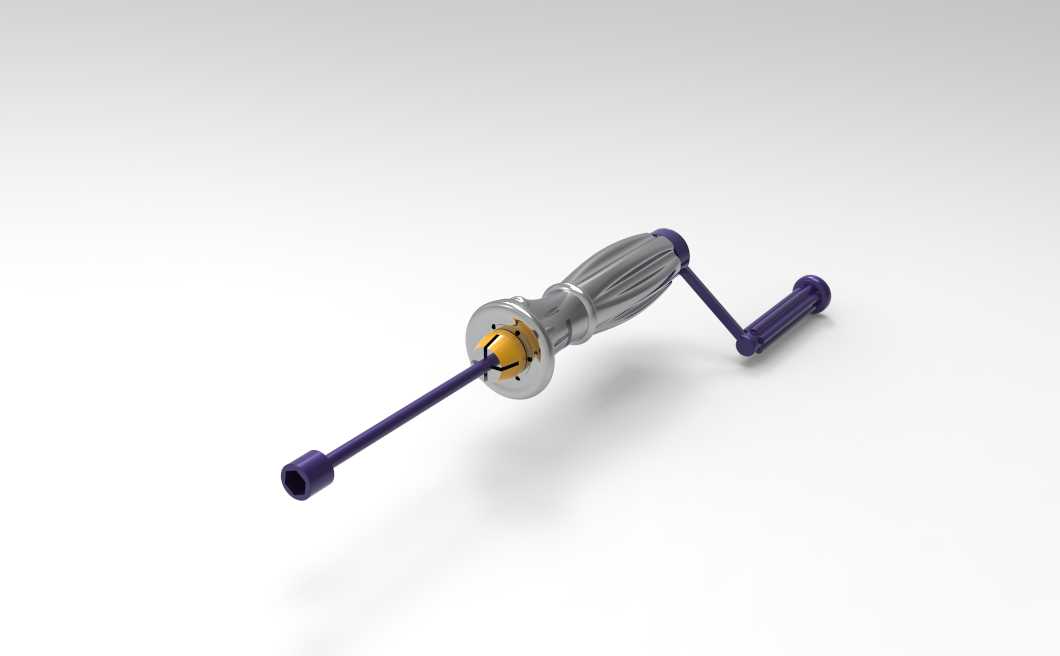

手摇式套筒螺丝刀手动紧固工具结构

　　这款手摇式套筒螺丝刀的结构设计，完全围绕小空间内的连续紧固件拆装场景做适配，日常设备维保、小批量零件组装、狭窄工位的螺丝锁付作业里，普通直柄螺丝刀需要手腕反复转动施力，长时间操作容易产生腕部劳损，而带侧置摇柄的结构可以通过手臂的圆周运动带动批头连续旋转，在M3到M6规格的内六角、外六角螺丝拆装场景下，作业效率比普通直柄螺丝刀提升40%以上，尤其适合电控柜内部走线固定、小型机床附件装配、五金件预装这类需要连续锁付多颗同规格螺丝的工位。从结构设计逻辑来看，整个工具分为握持手柄、传动连接座、摇臂组件、批头夹持座、加长杆五个核心部分，握持手柄采用滚花纹理的曲面造型，直径设置在32mm，刚好匹配成年男性手掌的握持围度，表面做防滑纹理处理，

　　在施加轴向顶紧力的时候不会出现打滑脱手的情况；传动连接座内部设置了单向棘轮结构，不需要反复调整摇臂角度就可以实现单向连续旋转，摇臂的转动半径设置在65mm，这个长度是经过反复验证的，转动半径过短会导致施力力矩不足，锁付螺丝的时候拧不动，转动半径过长则会在狭窄空间内出现摇臂磕碰周边零件的问题，65mm的半径既可以保证足够的力矩输出，又能在大部分设备内部的狭窄安装空间内完成整周转动。批头夹持座采用弹性夹头结构，可以兼容1/4英寸标准规格的批头与套筒，更换不同规格的批头只需要按压夹头外圈就可以完成快拆，不需要额外的辅助工具；加长杆长度设置为120mm，可以深入到凹陷的安装孔位内部完成螺丝锁付，杆身采用高强度合金钢材质，表面做发黑防锈处理，

　　在施加最大15N·m的扭矩时不会出现杆身弯曲变形的情况。摇臂末端的握持套采用可转动的塑料衬套，在摇臂转动的时候，手指握持的部分可以自由转动，不会磨伤手部皮肤，摇臂与主体连接的位置设置了折叠限位结构，不需要使用摇臂的时候，可以将摇臂折叠贴合到主手柄侧面，整体收纳尺寸和普通直柄螺丝刀一致，方便放在工具包内携带，不会因为突出的摇臂勾挂其他工具。在实际使用的边界条件上，这款工具的最大输出扭矩可以达到12N·m，完全覆盖普通五金件、塑料件、薄板零件的螺丝锁付扭矩要求，不适合用于大规格螺栓的强力紧固，避免内部棘轮结构因为过载出现打齿损坏；轴向可以承受的最大顶紧力为80N，在顶紧螺丝对准螺孔的时候，

　　不会因为用力过大导致夹持座回缩出现批头脱落的情况。设计过程中特意做了重心配平，整个工具的重心落在主手柄的中心位置，握持的时候不会出现头重脚轻的情况，长时间单手握持操作也不容易产生疲劳感；批头与加长杆的连接位置做了防脱卡槽设计，即使倒置工具，批头也不会从夹持座内滑落，避免在高空作业或者设备内部作业的时候，批头掉落造成零件卡滞或者安全隐患。和普通的T型扳手相比，这款螺丝刀的棘轮结构可以实现小角度的往复转动，在摇臂无法完成整周旋转的极窄空间内，只需要15度的摆角就可以完成螺丝的旋进，适配更多复杂的安装场景；主手柄尾部做了平面设计，可以在需要的时候用锤子轻轻敲击尾部，给螺丝施加初始的顶紧力，适合自攻螺丝的初始拧入作业，手柄内部的金属衬套可以承受敲击的冲击力，不会因为敲击导致手柄开裂损坏。整个结构没有多余的复杂零件，日常维护只需要定期在棘轮位置滴入少量润滑油就可以保证转动顺畅，整体使用寿命可以达到万次以上的锁付作业，完全满足一线装配、维保人员的日常使用需求。
