家用注油式电暖器散热片三维结构模型

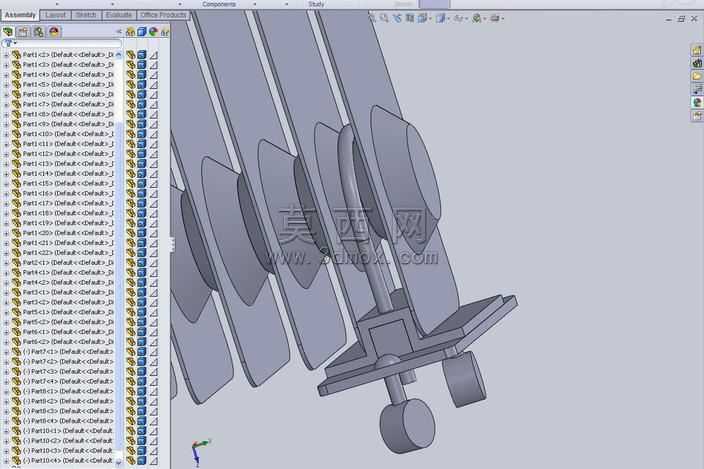

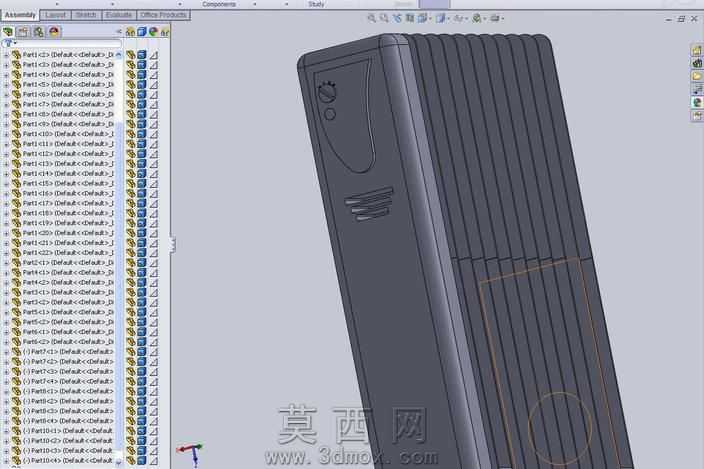

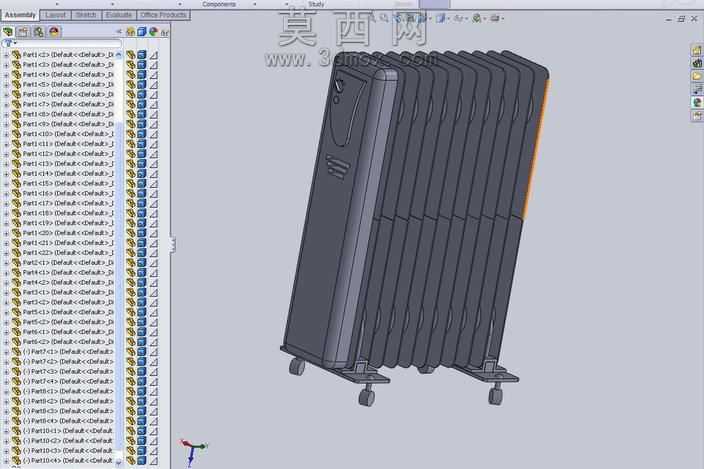

本模型为家用油汀式电暖器的完整三维结构建模成果，采用SolidWorks完成全参数化建模，完整还原了产品的装配逻辑与细节特征。建模过程中首先对产品整体尺寸进行比例校准，确定整机的长宽高基准参数，优先搭建底部脚轮支架的支撑结构，对万向脚轮的转动副、支架与主体的连接卡扣做了单独的零件建模，确保装配关系符合实际生产的装配逻辑。主体散热片部分采用阵列化建模思路，先完成单片散热片的腔体结构、密封边、油路通道的细节绘制，通过线性阵列命令生成整组散热排，对相邻散热片之间的咬合密封结构做了贴合处理，还原了油汀散热片叠压密封的结构特征。侧边控制腔体部分单独建模，还原了温控旋钮凹槽、档位开关标识位、侧边提手的凹陷结构，对控制腔与散热排的连接密封边做了过渡处理，保证整机外观的流畅性。材质渲染阶段，散热片主体赋予哑光深灰金属材质，模拟实际产品的冷轧钢板喷塑质感，底部脚轮赋予黑色耐磨工程塑料材质，控制腔侧边做了细微的磨砂质感区分，提升模型的真实感。建模过程中对所有零件做了干涉检查，确保散热片油路通道无错位、脚轮支架与主体无装配冲突、控制腔内部预留的温控元件安装位尺寸合理，既还原了产品的外观形态，也完整呈现了内部的结构排布逻辑，可用于产品结构演示、装配工艺讲解、外观改型设计参考等场景，模型的所有特征均保留参数化编辑属性，可根据设计需求调整散热片片数、整机高度、控制腔造型等参数，适配不同功率规格的产品改型需求。
