立式上肢力量训练健身器械结构设计

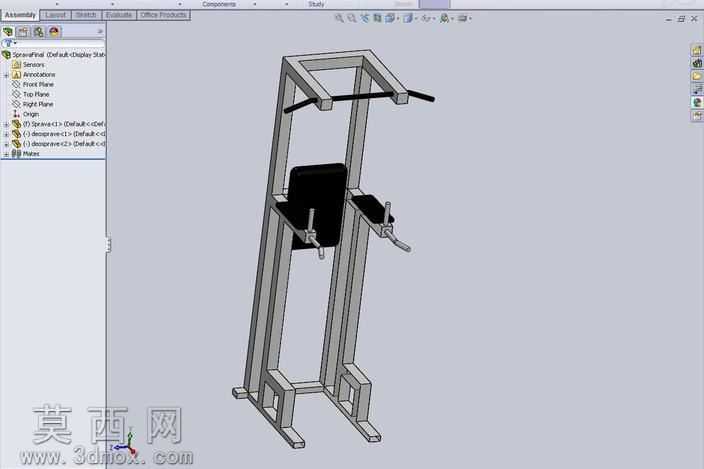

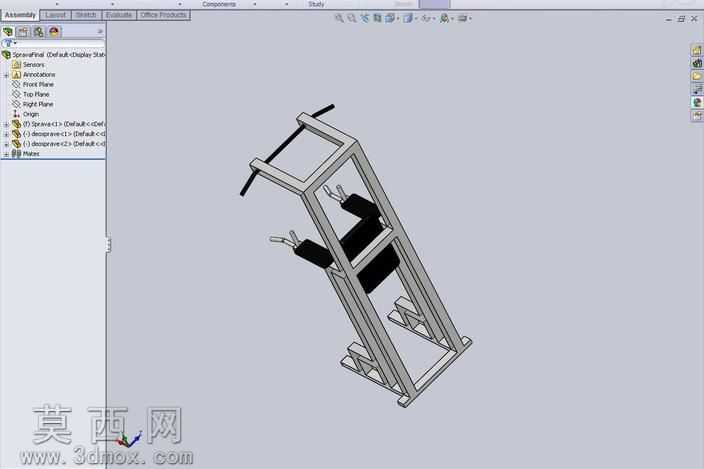

本作品为立式上肢力量训练健身器械的三维建模成果，采用SolidWorks完成全参数化建模设计，整体遵循商用健身器械的人机工程学设计逻辑，从结构稳定性、使用安全性、操作便捷性三个核心维度展开设计。建模过程中首先搭建主体框架的基准坐标系，采用矩形钢管作为主支撑结构的基础型材，通过拉伸、凸台、切除等基础特征完成左右对称的双立柱建模，立柱底部设计向外延伸的支撑脚结构，通过加宽支撑跨度提升器械使用时的抗倾覆能力，支撑脚端面预留防滑垫安装位，可适配橡胶防滑垫提升地面摩擦力。器械上部设置横向抓握杆结构，建模时对抓握杆表面做滚花纹理的特征模拟，还原真实器械的防滑握持设计，抓握杆与主立柱之间采用焊接式连接结构，建模时添加焊缝特征还原连接细节，保证结构强度的视觉还原度。中部设置黑色靠垫与手肘支撑结构，靠垫部分采用曲面建模完成符合人体背部曲线的弧面设计，手肘支撑垫同样采用软包结构的曲面建模，搭配可调节的支撑臂结构，支撑臂上设计多档位调节孔位，可适配不同身高、臂长的使用者调整支撑位置，支撑臂末端设置握把结构，握把采用符合手部握持弧度的曲面设计，提升使用时的握持舒适度。建模过程中对所有金属结构件赋予哑光磨砂钢材材质，对软包靠垫、握把部分赋予黑色哑光皮革/橡胶材质，还原真实健身器械的材质质感，所有装配环节采用同轴、重合、距离等配合约束完成整机装配，验证各部件之间无干涉问题，可活动的调节结构预留合理的活动间隙，符合实际生产的装配公差要求。整体设计兼顾家用与商用健身场景的使用需求，结构简洁稳固，无多余冗余设计，在保证结构强度的前提下尽可能简化型材用量，控制整体生产成本，同时对称式的结构设计也降低了生产加工的难度，各部件均采用常规健身器械通用型材与标准件，具备较高的实际生产可行性。
