LaserTree激光头滑动板支架结构

　　在桌面级激光加工设备的改装与组装场景中，激光头的安装固定结构直接决定了加工过程中的光路稳定性与运动精度，这款滑动板支架正是针对LaserTree 80W AA PRO激光头套件开发的配套安装承载部件，主要服务于激光雕刻、轻量切割类设备的运动端承载需求，适配线性导轨导向的运动平台，可在数控运动系统的驱动下带动激光头完成平面轨迹的精准走刀。

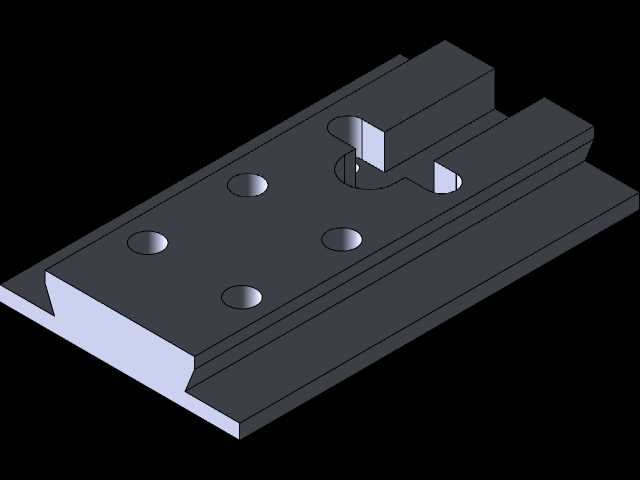

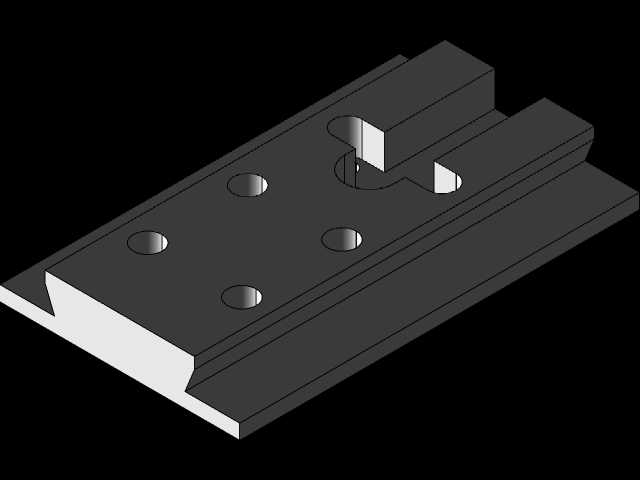

　　从实际功能定位来看，该部件承担着双重作用：一方面作为激光头的安装基体，需要为激光模组提供足够刚性的支撑，避免高速运动过程中出现模组晃动、光路偏移的问题，保证激光焦点始终落在加工工件的预设高度位置；另一方面作为运动滑块与激光头之间的转接结构，需要匹配现有线性滑块的安装孔位，同时补齐现有公开安装结构缺失的第二块承载板功能，解决单块安装板无法完整承载激光头配套组件、安装空间不足的问题。

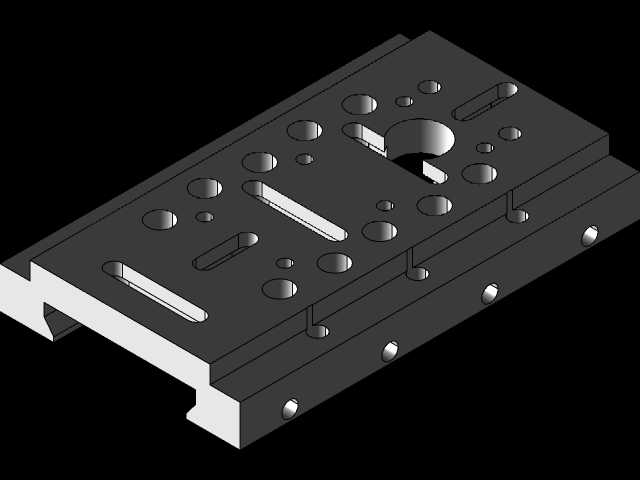

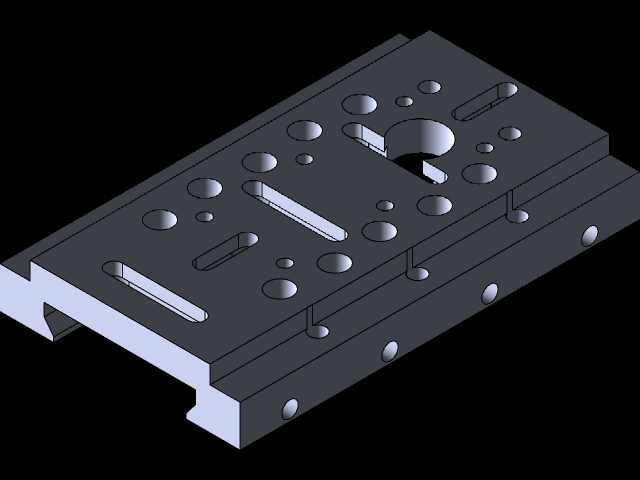

　　设计过程中优先校准了所有安装接口的尺寸边界，针对现有公开资料仅提供单块STL格式安装板、缺少激光器另一半安装结构的问题，对整套安装结构的尺寸链进行了反向校核，所有安装孔位的中心距、沉孔深度、螺纹规格均按照实际五金件的标称尺寸做了圆整处理，确保螺纹孔的攻丝深度、通孔间隙都符合机械安装的通用公差要求，不会出现安装干涉、螺丝无法锁付的问题。整体结构采用板式叠加的设计思路，主体承载板上分布有多组不同规格的安装孔：大尺寸中心通孔为激光头的出光通道预留了足够的避让空间，避免板件遮挡激光光路；长条形腰型孔用于调整激光头的安装高度与前后位置，方便用户根据不同焦距的激光模组调整焦点位置，适配不同厚度工件的加工需求；多组均匀分布的小圆孔分为两类，一类是用于将板件固定在线性滑块上的锁付孔，孔位完全匹配标准线性滑块的安装孔距，另一类是用于固定激光头模组、辅助气嘴、接线端子等配套组件的安装孔，所有孔位的位置都经过排布优化，避免不同组件安装时出现空间干涉。

　　结构的外形边界完全适配常见的桌面级数控设备运动端安装空间，板件的厚度经过刚性校核，在保证整体重量较轻、不会增加运动轴负载的前提下，避免运动过程中出现板件变形的问题；侧边的折边结构一方面提升了板件的整体抗弯强度，另一方面为拖链、线缆的固定预留了安装位置，方便整理激光头的供电与控制线，避免运动过程中线缆拖拽影响运动精度。材质适配方面，该结构既可以采用铸铝、锌合金等金属材料压铸成型用于工业级改装场景，也可以采用3D打印工艺制作PLA、PETG材质的样件用于个人DIY场景，不同材质下的安装孔位公差都做了适配性设计，金属件采用标准公差配合，3D打印件预留了0.2mm的打印收缩余量，保证打印完成后无需二次打磨即可顺利完成组装。

　　在实际安装使用中，该支架可以直接固定在标准线性导轨的滑块上，不需要额外加工转接板，激光头可以通过腰型孔快速调整焦距位置，配套的辅助气嘴、限位触发片等组件都可以直接在板件上找到对应的安装位置，整套结构组装完成后整体重心落在滑块的中心位置，不会出现偏载导致的滑块磨损加快、运动卡顿问题，能够满足长时间连续激光加工的使用需求，尤其适合个人DIY激光雕刻机、小型数控激光切割机的改装升级场景，解决了配套安装结构缺失、自制安装板尺寸不准、安装调试耗时久的问题。
