15mmV槽挤压成型vslot导向滚轮结构

项目分类:3D打印机 发布时间:2023-11-23 ID:717499
  • 15mmV槽挤压成型vslot导向滚轮结构
  • 15mmV槽挤压成型vslot导向滚轮结构
  • 15mmV槽挤压成型vslot导向滚轮结构

  这款V型槽导向滚轮,核心适配铝型材框架类设备的线性运动导向场景,在桌面级3D打印机、小型CNC雕刻设备、轻型自动化输送模组中都能见到这类结构的应用,它的核心作用是为运动轴提供低阻力的滚动支撑,同时借助V型槽与型材V型导轨面的配合,实现运动过程中的横向限位,避免运动部件出现偏移、脱轨的问题。

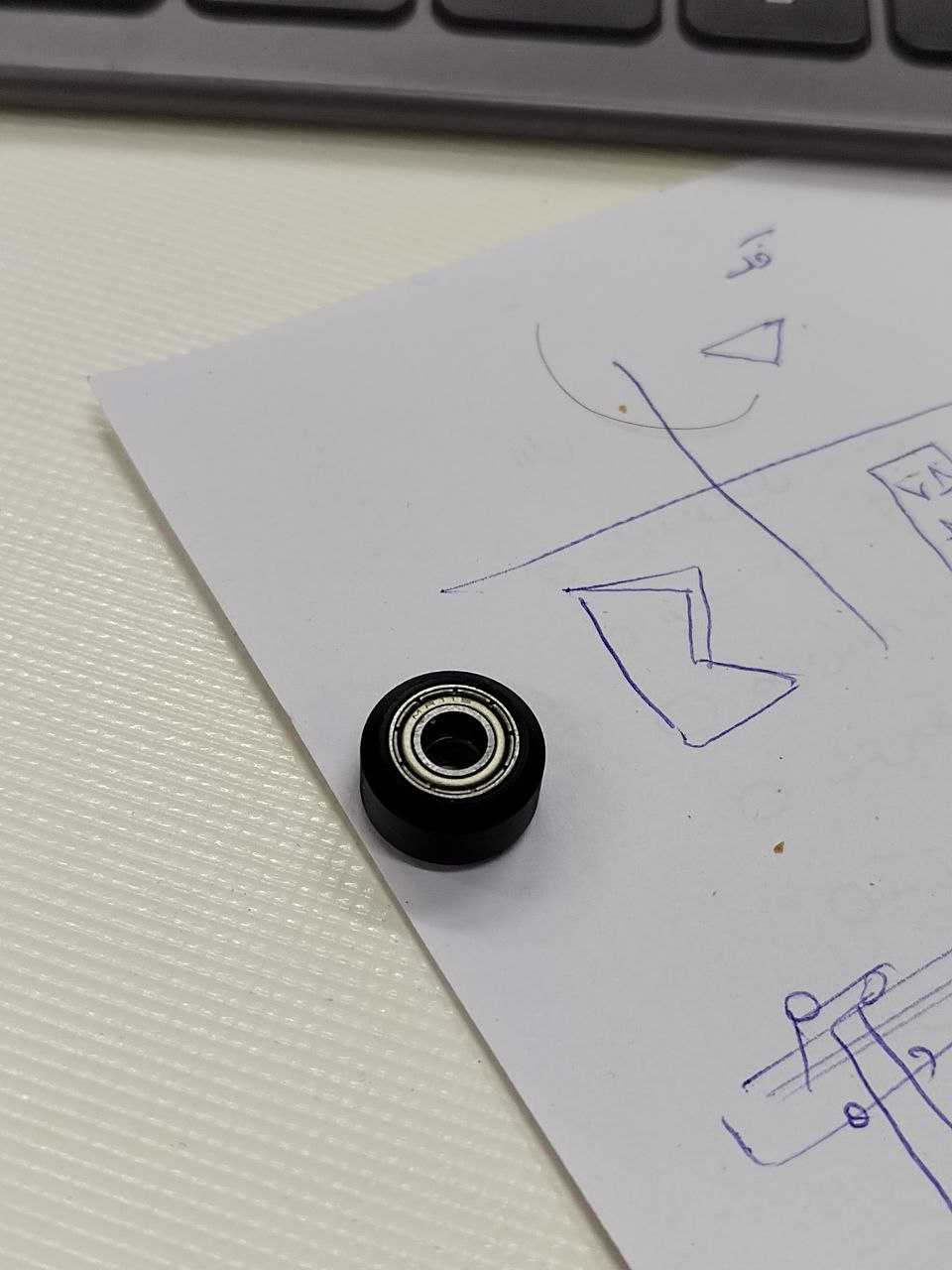

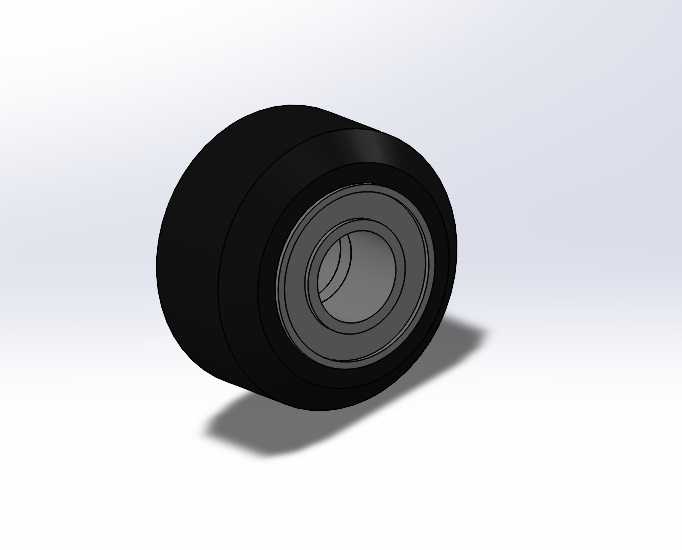

  从结构设计来看,滚轮采用外圈包覆+内嵌轴承的双层复合结构,外圈采用耐磨的工程聚合物材质,通过挤压工艺成型,表面硬度控制在兼顾耐磨与缓冲的区间,既能够承受运动过程中的径向载荷,又能吸收设备运行时产生的微小振动,降低运动过程中的噪音传递。内嵌的标准滚动轴承直接作为滚轮的旋转支撑,内圈与安装轴配合,外圈与聚合物轮体过盈压装为一体,省去了额外的轮体轴承座结构,大幅压缩了部件的整体安装体积,非常适合安装空间紧凑的桌面级制造设备。

  轮体的V型槽角度与标准20系列vslot铝型材的V型导轨面完全匹配,槽宽对应15mm规格的型材导轨尺寸,安装时V型槽的两个斜面与型材导轨的两个斜面对应贴合,接触形式为线接触,相比平轮与平面导轨的面接触,这种配合形式的导向精度更高,同时能够自动补偿少量的安装平行度误差,降低对框架组装精度的要求。轮体的外径尺寸经过优化,在满足轴承安装空间的前提下,尽可能缩小轮体直径,降低运动部件的整体重心,提升运动过程的稳定性,同时轮缘的厚度经过载荷校核,能够承受单轮5kg以内的径向载荷,满足桌面级设备运动轴的负载需求。

  在安装边界上,这款滚轮的内孔与标准M5或者M6的安装轴适配,安装时需要在轴上预留对应轴承厚度的定位台阶,通过轴端挡圈或者锁紧螺母实现轴承内圈的轴向固定,轮体两侧与安装板之间需要预留0.2-0.5mm的间隙,避免轮体旋转时与安装板发生摩擦。安装时需要调整滚轮与型材导轨的预紧力,预紧力过大会导致轮体磨损加快、运动阻力增大,预紧力过小则会出现运动间隙,导致导向精度下降,一般调整到轮体能够顺畅旋转,同时横向扳动轮体没有明显旷量即可。

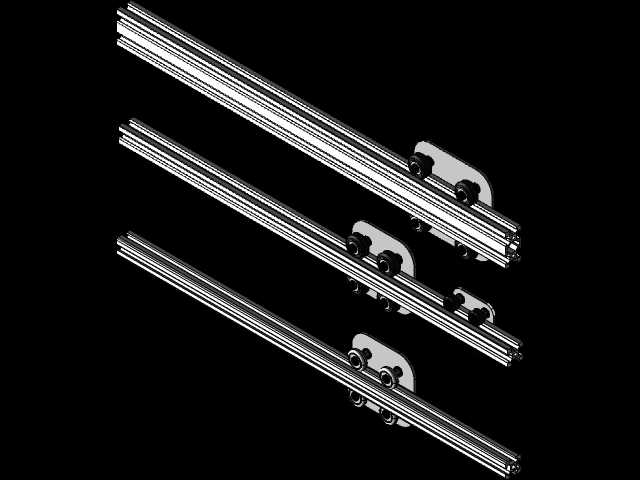

  在实际应用中,这类滚轮常成组使用,单个运动轴上一般配置3-4个滚轮,分布在运动板的四个角位,其中部分滚轮采用偏心轴安装结构,通过转动偏心轴调整滚轮与导轨的预紧量,无需额外的张紧结构,组装调试非常便捷。相比直线导轨加滑块的导向方案,这种V型滚轮配合铝型材导轨的方案成本更低,组装难度更小,同时维护更加简单,仅需要定期清理导轨面的碎屑、涂抹少量润滑脂即可长期稳定运行,非常适合面向个人用户、小型工作室的桌面级制造设备使用。

  设计这款滚轮结构时,需要重点关注几个工程细节:首先是聚合物轮体与内嵌轴承的配合公差,过盈量太小容易出现轮体与轴承外圈相对滑动的问题,过盈量太大则会导致轴承外圈被挤压变形,增大轴承的旋转阻力,甚至出现轴承卡滞的问题;其次是V型槽的成型精度,槽面的同轴度需要控制在0.05mm以内,否则轮体旋转时会出现跳动,导致运动过程中出现顿挫、层纹不均的问题,在3D打印机应用场景中,这种跳动会直接传递到打印头,影响最终的打印成型精度;另外轮体的端面需要做倒角处理,避免安装时刮伤型材表面的阳极氧化层,同时也能避免轮体边缘应力集中,在长期受压后出现开裂的问题。

  从材料选型角度,滚轮外圈的聚合物材质一般选用POM或者PA66添加耐磨改性剂,这类材料的摩擦系数低,自润滑性能好,与铝合金导轨面配合时不会出现刮伤导轨的问题,同时耐磨性能优异,在正常使用工况下,连续运行上千小时也不会出现明显的磨损量。内嵌轴承一般选用深沟球轴承,精度等级选择P0级即可满足桌面设备的使用需求,对于精度要求更高的设备,可以选用P6级精度的轴承,进一步降低轮体的旋转跳动量。
