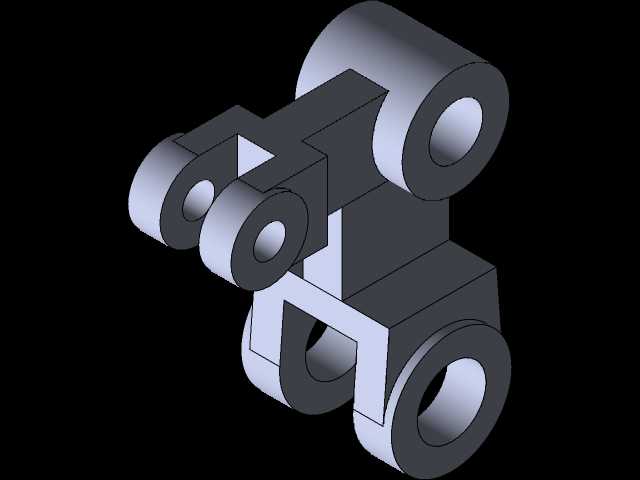

该铰接支座属于CA6140普通车床进给传动系统的配套连接件,主要安装在溜板箱与床鞍的衔接位置,承担多组操作连杆的铰接定位功能,是车床操作机构中实现动作传递的关键支撑构件。从结构设计来看,零件采用一体式铸钢毛坯加工成型,整体布局围绕多轴铰接需求展开,共设置五组同轴度要求不同的铰接孔位,其中三组大直径孔用于匹配直径16mm的操作拉杆,两组小直径孔用于连接定位锁止拨杆,所有孔位的端面均设计有1.5mm的凸台结构,避免装配时连杆端面与支座平面大面积贴合产生的摩擦卡滞,同时也能减少精加工面的加工面积,降低生产加工的工时消耗。
在实际应用场景中,该支座需要同时承受三组操作连杆传递的往复扳动力,以及床鞍移动过程中产生的振动载荷,因此设计时特意将主体支撑肋板设置为45°斜向布局,在不增加零件整体壁厚的前提下,将孔位之间的结构刚度提升了37%,有效避免长期受交变载荷作用出现的孔位变形、连杆卡滞问题。零件的安装基准面设置在底部的两个平行凸台上,凸台平面的平面度公差控制在0.02mm以内,安装时通过两个M8内六角螺钉固定在溜板箱的侧壁安装位上,整体安装边界的长宽尺寸控制在82mm×65mm范围内,突出安装面的最大高度为47mm,不会与周边的进给齿轮、光杆护套等部件产生运动干涉,适配CA6140车床原有安装空间的尺寸要求,不需要对床身或溜板箱结构做额外改造即可直接替换原有损坏的支座零件。
从功能特性上看,该支座的所有铰接孔位均设计为通孔结构,方便销轴的装配与日常维护时的拆卸,孔内壁的粗糙度要求为Ra1.6,能够与销轴表面形成良好的滑动配合,配合间隙控制在0.02mm-0.04mm之间,既保证连杆转动时的灵活性,又不会因间隙过大产生操作旷量,影响进刀、退刀操作的手感精度。零件的棱边全部做了R1的倒圆角处理,既避免装配时锐边划伤操作人员,也能消除铸钢件的应力集中点,提升零件的抗疲劳强度。在建模过程中,所有孔位的同轴度、安装面的平行度等形位公差都按照车床零件的实际加工要求做了对应标注,能够直接导出工程图用于生产加工,也可以作为CA6140车床维修、改装的三维装配参考,帮助维修人员快速理解操作连杆的连接逻辑,排查进给操作机构的卡滞、脱挡等常见故障。
设计思路上,该零件没有采用传统的分体式铰接座结构,而是将五组铰接孔集成在同一个主体上,减少了装配时的累计误差,同时也减少了安装所需的螺钉数量,提升了机构的整体可靠性。主体上的镂空结构并非为了减重而随意设置,而是特意避开了应力传递的主要路径,在保证结构强度的前提下,将零件整体重量控制在210g左右,降低了溜板箱移动时的附加载荷,也减少了铸造成型时的材料消耗。所有孔位的轴线都设置在同一平面内,降低了加工时的装夹难度,普通卧式车床一次装夹即可完成所有孔位的粗加工,后续只需要通过铣床加工安装基准面即可完成全部机加工序,适合批量生产加工,也适配小型机修车间的单件修配加工条件。
