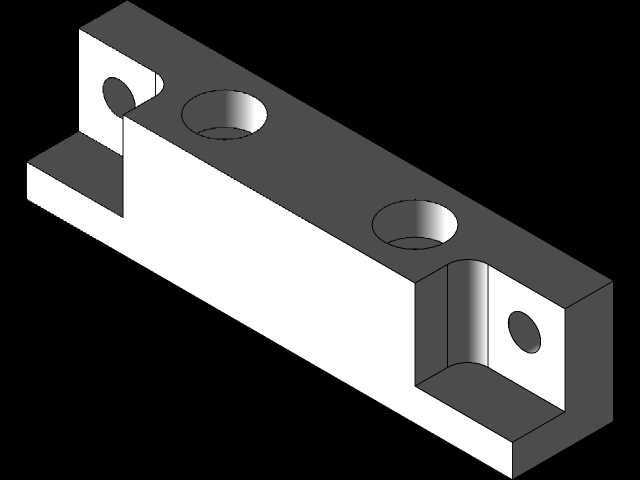

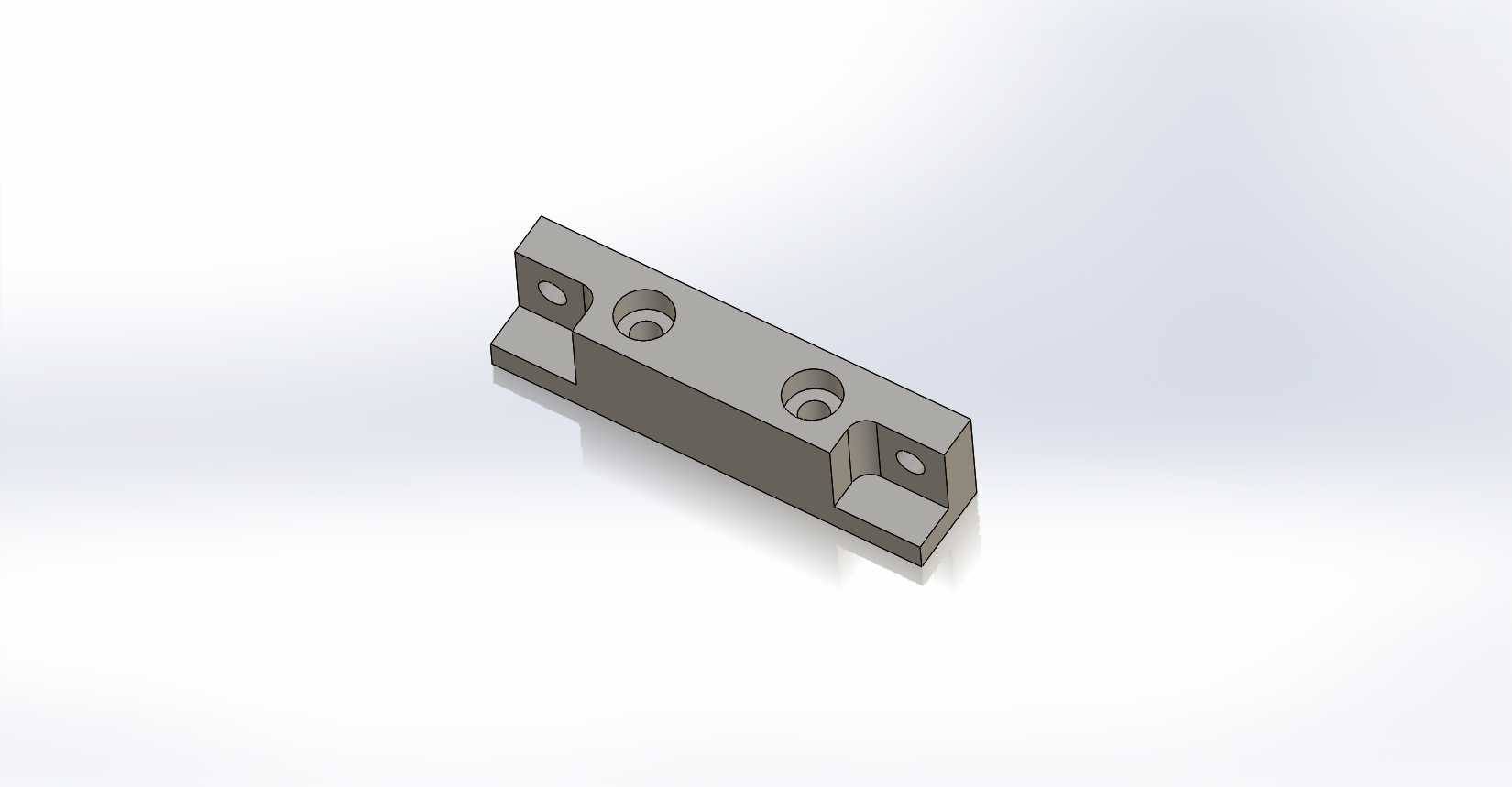

在普通卧式车床的切削加工流程里,这类块状构件是工装装夹系统里极易被忽略但直接影响加工精度的核心小件,多数时候承担着轴向定位、行程限位、刀架侧基准靠挡的实际作用,尤其是CA6140这类通用卧式车床,床身导轨侧、溜板箱行程端点、小刀架装夹基面旁,都能见到同结构定位块的应用场景。从结构形态来看,构件整体采用长条形矩形基体设计,主体截面为规整矩形,一端延伸出L型台阶卡口,这个卡口并非随意设计的结构,而是为了卡入床身或溜板的对应安装槽内,避免块体在受切削侧向力时发生横向窜动,卡口的台阶高度与安装槽的深度做了公差匹配,装配后块体上表面与安装基面保持齐平,不会突出干涉溜板或刀架的正常移动路径。基体上共设置四个安装孔位,其中两个为沉头通孔,
分布在块体两端的位置,沉头深度刚好覆盖内六角圆柱头螺钉的头部高度,装配后螺钉头完全没入沉孔内,不会在块体表面形成凸起,另外两个为带倒角的螺纹底孔,分布在块体中段位置,这两个孔位并非用于块体自身的固定,而是用于外接可调定位螺钉或者行程碰块,根据加工工件的长度差异,可以在这两个孔位上安装不同伸出长度的定位销,实现工件轴向定位位置的快速调整,无需整体更换定位块。设计阶段首先考虑的是切削工况下的受力状态,车床在进行端面切削、台阶轴车削时,工件轴向的切削反力会直接传递到定位块上,因此块体的基体厚度做了针对性加强,整体厚度足以承受45号钢粗车时的轴向切削力,不会出现受力变形导致定位偏移的问题,同时块体的所有棱边都做了0.5mm的倒角处理,
一方面是去除加工毛刺避免装配时划伤操作人员,另一方面也能减少应力集中,避免块体在长期受交变载荷的情况下出现棱边开裂的问题。从安装边界来看,块体的总长度适配CA6140车床溜板侧的安装槽长度,安装时两个沉头孔的中心距与床身预装的螺纹孔中心距完全匹配,不需要对床身进行二次钻孔加工,直接替换原有磨损的定位块即可完成装配,块体的宽度方向预留了0.2mm的间隙配合量,装配时可以顺着安装槽顺利滑入,不会出现卡滞问题,同时间隙量控制在合理范围内,不会因为间隙过大导致块体安装后出现晃动。实际应用中,这类定位块除了在车床原厂装配时使用,很多设备维修、工装改造场景下也会用到,当原有定位块因为长期受碰撞出现磨损、凹陷,导致定位精度下降时,直接更换同结构的定位块就能快速恢复设备的定位精度,不需要对整个溜板或者导轨进行修复,大幅降低设备维修的成本与停机时间。在细节设计上,块体的定位工作面做了平面度公差要求,工作面的表面粗糙度控制在Ra1.6以内,保证与工件或者行程碰块接触时是面接触而非点接触,避免长期使用后接触面出现压痕凹陷,同时两个沉头安装孔的位置度公差控制在0.02mm以内,保证块体安装后工作面与导轨方向保持垂直,不会因为安装偏斜导致定位尺寸出现误差。中段的两个螺纹孔采用细牙螺纹设计,细牙螺纹的自锁性能更好,安装在孔内的调整螺钉在受振动时不会出现松动移位,不需要额外增加防松垫圈就能保持调整后的位置稳定,适合车床加工时存在持续振动的工况环境。
另外块体的L型卡口侧面也做了磨削加工,与安装槽的侧壁紧密贴合,承受切削力时卡口侧面可以分担一部分横向载荷,减少固定螺钉的受力,避免螺钉受剪切力断裂,提升整个定位结构的可靠性。很多刚接触机床维修的人员会觉得这类小块件无关紧要,随便找一块钢板切个矩形打两个孔就能替代,但实际使用中就会发现,没有台阶卡口、没有孔位位置度控制、工作面没有做磨削处理的自制块,用不了多久就会出现移位、磨损,导致加工出来的工件轴向尺寸超差,甚至会因为块体松动窜入导轨面,造成溜板移动卡滞、导轨面拉伤的严重设备故障。这类标准化的定位块结构,是经过长期实际工况验证的成熟结构,每一个尺寸、每一个孔位的设置都对应着实际使用中的具体需求,没有多余的冗余结构,也没有缺失必要的功能设计,在保证结构强度、定位精度的前提下,尽可能简化加工工艺,降低制造成本,适合批量加工生产,也方便设备运维时的快速更换。
