CA6140车床用V形定位夹紧组件结构

　　在普通卧式车床的轴类零件加工工序里，这类V形定位夹紧组件是装夹环节的核心功能部件，主要适配CA6140这类常规卧式车床的床鞍配套工装位，用来完成轴类、套类回转零件的径向定位与夹紧动作，避免加工过程中工件出现径向窜动、周向转动的问题，保障车削外圆、端面、切槽等工序的加工精度。从实际应用场景来看，这类组件常安装在车床的中拖板配套工装基座上，也可搭配专用角铁安装在花盘上，完成偏心轴、异形轴类零件的装夹定位，相比通用三爪卡盘，V形定位的对中性更好，针对毛坯外圆、已加工外圆的定位重复精度能稳定控制在0.02mm以内，适配小批量多品种的轴类零件加工场景，尤其是带台阶、带局部平面的轴件，装夹调整效率比通用卡盘提升近40%。

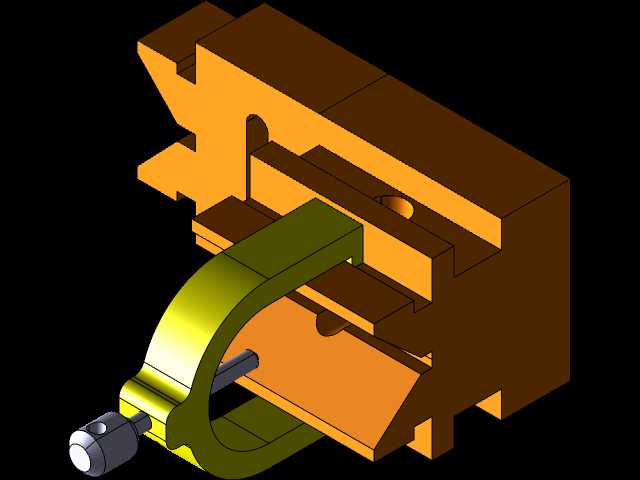

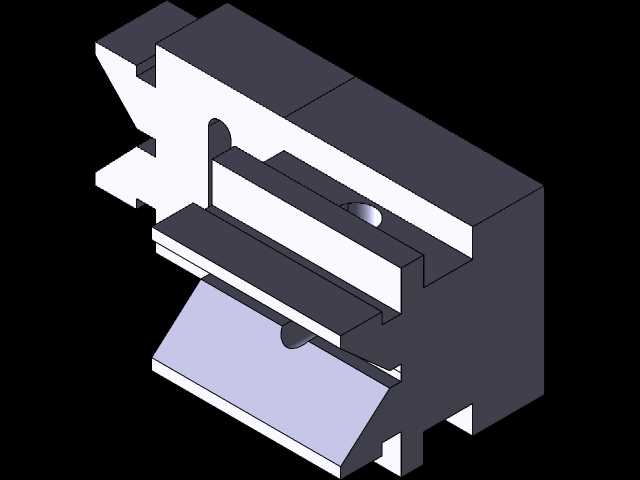

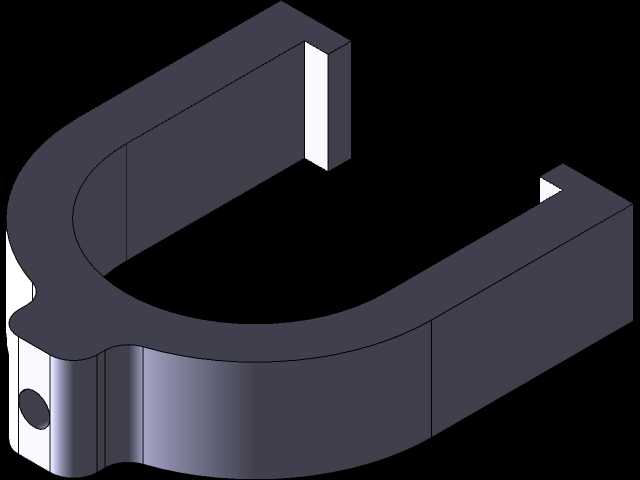

　　从功能特性上看，这套组件分为定位基体与夹紧压合两个核心部分，棕褐色的定位基体上加工有90度夹角的V形定位槽，槽面做了耐磨处理，用来承载工件的径向定位载荷，基体侧面设计有与机床工装台匹配的安装滑槽，可沿着T型槽方向调整安装位置，适配不同长度规格的工件装夹需求；黄绿色的弓形夹紧件通过端部的锁紧螺钉实现压合动作，螺钉端部带活动压头，压合过程中不会刮伤工件已加工表面，弓形结构的让位空间充足，不会干涉车刀的走刀路径，哪怕是车削靠近夹紧位的轴颈位置，也不会出现撞刀问题。

　　设计思路上，这套组件优先保障定位刚性与操作便捷性，V形槽的夹角选用机械加工领域通用的90度设计，既保证足够的定位对中性，又避免夹角过小导致的工件装夹卡滞、夹角过大导致的定位不稳问题；基体上的安装滑槽采用与CA6140车床T型槽匹配的尺寸规格，不需要额外加工转接板就能直接安装，降低现场适配改造成本；夹紧机构采用弓形悬臂+端部锁紧的结构，操作人员只需要在侧面拧紧一个锁紧螺钉就能完成装夹，不需要多点紧固，单人操作就能快速完成工件上下料。

　　从安装边界与尺寸适配来看，定位基体的滑槽宽度与CA6140中拖板的T型槽上沿宽度匹配，安装时可沿着拖板纵向自由调整位置，调整到位后通过T型螺栓锁紧即可，不需要对机床原有结构做任何改动；V形槽的开口尺寸适配直径20mm到80mm范围的轴类零件，覆盖普通车床常规加工的轴件直径区间；夹紧弓形件的开合高度与V形槽中心高度匹配，当工件直径在适配范围内时，锁紧螺钉的压合点始终处于工件中心高度偏上位置，夹紧力方向指向V形槽定位面，不会出现工件被顶起偏离定位面的问题。实际使用中，这套组件的定位基准统一，可配合尾座顶尖完成长轴类零件的一夹一顶装夹，也可成对使用完成长轴的两点定位装夹，加工过程中的切削振动会通过基体直接传递到机床床身，不会出现装夹松动导致的让刀问题，针对表面粗糙度要求Ra1.6以下的精车工序，也能稳定保障装夹可靠性。另外组件上预留的锁紧孔位可搭配定位销使用，当批量加工同规格零件时，可通过定位销固定V形块的位置，不需要每次装夹都调整找正，进一步缩短批量加工的辅助时间。
